Светильники настенные серии ЛБП15 "УЮТ"
Общие сведения
Стационарные светильники серии ЛБП15 "УЮТ" предназначены для общего освещения производственных помещений с повышенным содержанием пыли и влажности.
Светильники устанавливаются индивидуально на стене или потолке.
Светильники рассчитаны на работу в сети переменного тока с номинальным напряжением 220 В частотой 50 Гц.
Структура условного обозначения
ЛБП15-Х(2xХ)-Х "Уют":
Л - с люминесцентной лампой;
Б - настенный;
П - для промышленных и производственных зданий;
15 - номер серии;
Х - номинальная мощность лампы, Вт (20; 40);
2xХ - число, шт., и мощность лампы, Вт (20; 40);
Х - номер модификации (002; 004; 202; 204);
"Уют" - условное название.
Условия эксплуатации
Климатическое исполнение УХЛ и категория размещения 4 по ГОСТ 15150-69.
Температура окружающего воздуха при эксплуатации от 5 до 35°С.
Относительная влажность воздуха до 80%.
Высота над уровнем моря не более 2000 м.
Группа условий эксплуатации в части воздействия механических факторов М1 по ГОСТ 17516.1-90.
Степень защиты IР54 по ГОСТ 14254-96.
Окружающая среда невзрывоопасная.
Светильники пригодны для установки непосредственно на опорную поверхность из сгораемого материала.
Класс защиты от поражения электрическим током I по ГОСТ 12.2.007.0-75.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.13-88.
Светильники соответствуют требованиям ТУ 3461-012-03965755-97.
Нормативно-технический документ
ТУ 3461-012-03965755-97
Технические характеристики
Номинальное напряжение сети, В - 220 Частота сети, Гц - 50 Класс по светораспределению согласно ГОСТ 17677-82 - Н Тип кривой силы света по ГОСТ 17677-82 - Д Коэффициент мощности для светильников с лампой мощностью более 32 Вт, не менее - 0,85 КПД, %, не менее - 60 Срок службы, лет, не менее - 8
Гарантийный срок - 1,5 года со дня ввода светильников в эксплуатацию и 2 года со дня продажи через розничную торговую сеть (при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации).
Конструкция и принцип действия
Светильник состоит из следующих основных частей: основания, прозрачного плафона, двух боковых стенок. Пылебрызгозащищенность светильника обеспечивается применением резиновых прокладок, установленных на основании и в пазах боковых стенок. В сборе с плафоном, прижатом боковыми стенками к основанию, прокладки обеспечивают уплотнение по всему периметру плафона.
На основании смонтирован(ы) пускорегулирующий(ие) аппарат(ы), который(ые) совместно со стартером(ами) обеспечивают режим зажигания и стабилизации разряда люминесцентной лампы (ламп).
Ввод сетевых проводов осуществляется через отверстие уплотнительной втулки, закрепленной на основании.
Общий вид и габаритные размеры светильников приведены на рис. 1 и 2.

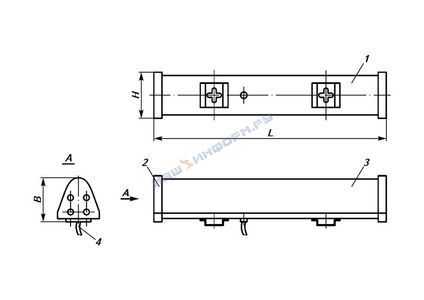

Общий вид и габаритные размеры одноламповых светильников:
1 - основание;
2 - боковые стенки;
3 - плафон;
4 - присоединительный провод

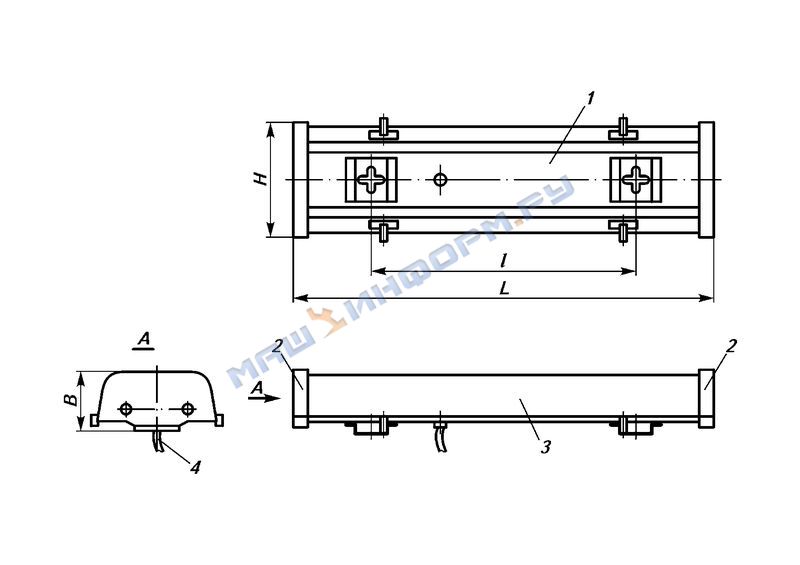

Общий вид и габаритные размеры двухламповых светильников:
1-4 - по рис. 1
