Светильники настенные энергоэкономичные ФБО03-15-001
Общие сведения
Светильники со спиральными компактными люминесцентными лампами СКЛЭН, работающие со встроенным в лампу электронным пускорегулирующим аппаратом (ЭПРА), предназначены для местного и общего освещения общественных и производственных помещений.
Выпускаются 3 модели: влагоустойчивые светильники модели "СВЕТ-1В" используются для освещения малопосещаемых проходов, переходов, подвалов, и т.п.; антивандальные влагоустойчивые светильники модели "СВЕТ-1ВА" применяются в тех же помещениях с большим количеством людей; пожаробезопасные влагоустойчивые светильники модели "ГАРАЖ" используются для освещения гаражей, котельных и т.п.
Допускается замена источника света на лампу накаливания мощностью не более 60 Вт с соответствующим увеличением потребляемой мощности.
Светильники на спиральных компактных люминесцентных лампах по сравнению со светильниками с лампами накаливания имеют меньшее энергопотребление при одинаковом создаваемом световом потоке в 5-6 раз и в 8 раз более продолжительный срок службы. Применение ЭПРА исключает заметные пульсации светового потока, вредные для зрения, и раздражающий слух акустический шум.
Светильники рассчитаны на работу в сети переменного тока с номинальным напряжением 220 В частотой 50 Гц.
Структура условного обозначения
ФБО03-15-001 "Х":
Ф - с фигурной люминесцентной лампой;
Б - настенный;
О - для общественных зданий;
03 - номер серии;
15 - мощность лампы, Вт;
001 - номер модификации;
Х - условное наименование (модель):
"СВЕТ-1В" - влагоустойчивый светильник;
"СВЕТ-1ВА" - влагоустойчивый антивандальный светильник;
"ГАРАЖ" - влагоустойчивый пожаробезопасный светильник.
Условия эксплуатации
Климатическое исполнение УХЛ, категория размещения 3 по ГОСТ 15150-69.
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Группа условий эксплуатации в части воздействия механических факторов М1 по ГОСТ 17516.1-90.
Степень защиты IР53 по ГОСТ 14254-96.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.13-88.
Светильники соответствуют требованиям ПГЖК.676340.001 ТУ.
Светильники сертифицированы в России.
Общие сведения
Частота тока, Гц - 50 Потребляемая мощность, Вт - 15 Характеристика светотехнической схемы - С рассеивателем или защитным стеклом Осевая сила света, кд - 200 Источник света: тип по ПКЖГ.675524.001 ТУ - СКЛЭН-15А номинальная мощность, Вт - 15 число, шт. - 1 время зажигания, с, не более - 3 долговечность - 8000 Габаритные размеры LxВxН, мм, не более - 280x170x80 Масса, кг, не более - 1,4 Срок службы, лет - 10
Конструкция и принцип действия
Светильники имеют металлический коробчатый корпус и керамический патрон для лампы. Модель "СВЕТ-1В" выполняется с рассеивателем из полистирола, модель "СВЕТ-1ВА" изготовляется с антивандальным рассеивателем из поликарбоната и дополнительной решеткой, модель "ГАРАЖ" - с силикатным защитным стеклом и металлической сеткой.
Внутри корпуса размещена клеммная колодка для подсоединения сетевых проводов. Для крепления светильника в задней стенке предусмотрены 2 крепежных отверстия.

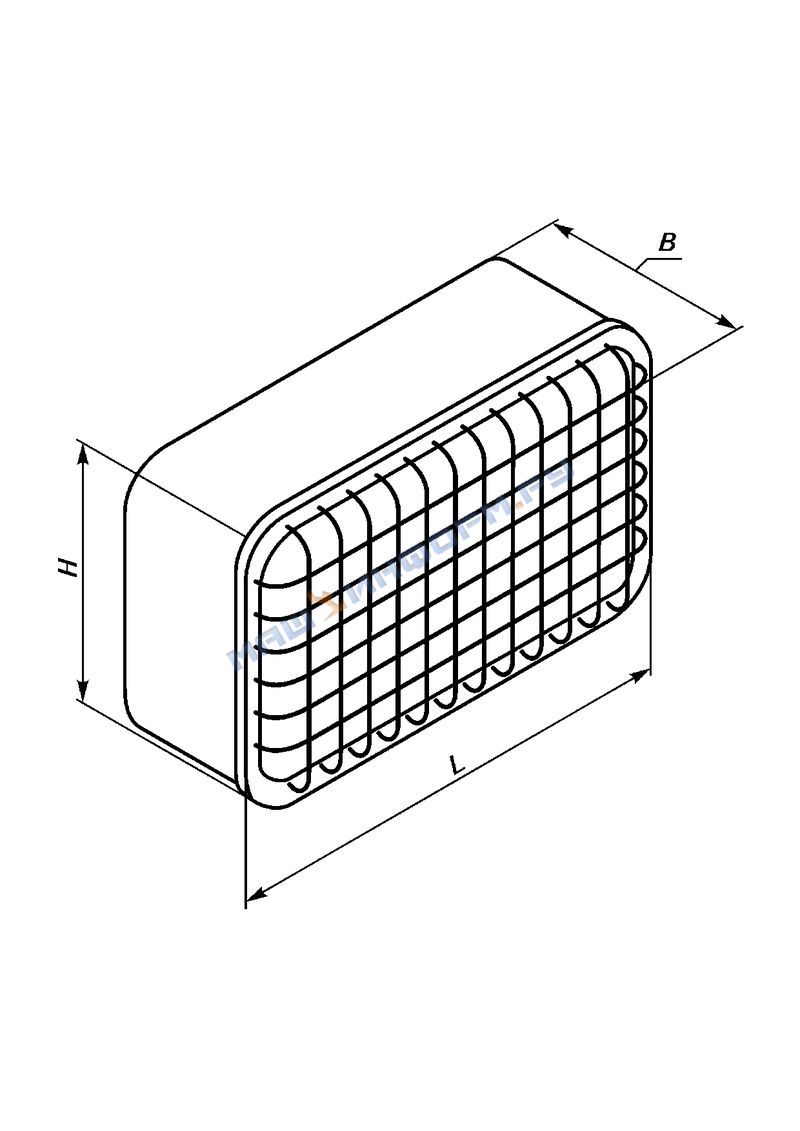

Общий вид и габаритные размеры светильника показаны на рисунке.
В комплект поставки входят: светильник, лампа СКЛЭН-15А с паспортом в упаковке, руководство по эксплуатации, упаковка.
