Светильник торшерный типоисполнения РТУ12-125-003 "ПУШКИНСКИЙ"
Общие сведения
Светильник предназначен для функционально-декоративного освещения парков, скверов и бульваров и устанавливается на вертикальную опору.
Светильник рассчитан на работу в сети переменного тока номинальным напряжением 220 В частотой 50 Гц.
Структура условного обозначения
РТУ12-125-003 У1 "Пушкинский":
Р - ртутная лампа типа ДРЛ;
Т - торшерный;
У - для наружного освещения;
12 - номер серии;
125 - номинальная мощность лампы;
003 - номер модификации;
У1 - климатическое исполнение и категория размещения
по ГОСТ 15150-69;
"Пушкинский" - условное наименование.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Степень защиты IР53 по ГОСТ 14254-96.
Класс защиты от поражения электрическим током I по ГОСТ 12.2.007.0-75.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.13-88.
Светильники соответствуют требованиям ТУ 3461-001-00111107-98, ГОСТ 8045-82 и ГОСТ 17677-82.
Нормативно-технический документ
ТУ 3461.001.00111107-98
Технические характеристики
Номинальное напряжение сети, В - 220 Частота сети, Гц - 50 Класс по светораспределению согласно ГОСТ 17677-82 - П Источник света: тип - ДРЛ125 номинальная мощность, Вт - 125 число, шт. - 1 КПД, %, не менее - 60 Габаритные размеры LxВxН, мм, не более - 295x295x682 Масса, кг, не более - 8 Диаметр опоры под светильник, мм, не более - 76 Гарантийный срок со дня ввода в эксплуатацию, при соблюдении потребителем условий транспортирования, хранения и эксплуатации, лет - 1,5
Конструкция и принцип действия
Корпус светильника состоит из двух частей: основания, имеющего цилиндрическую форму, в котором размещается блок пускорегулирующего аппарата, и фонаря.
Корпус выполнен сварко-штамповкой из стального листа, каркас фонаря защищен вставками из органического стекла.
Общий вид светильника и габаритные размеры показаны на рисунке.

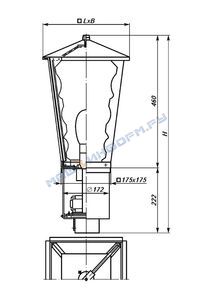

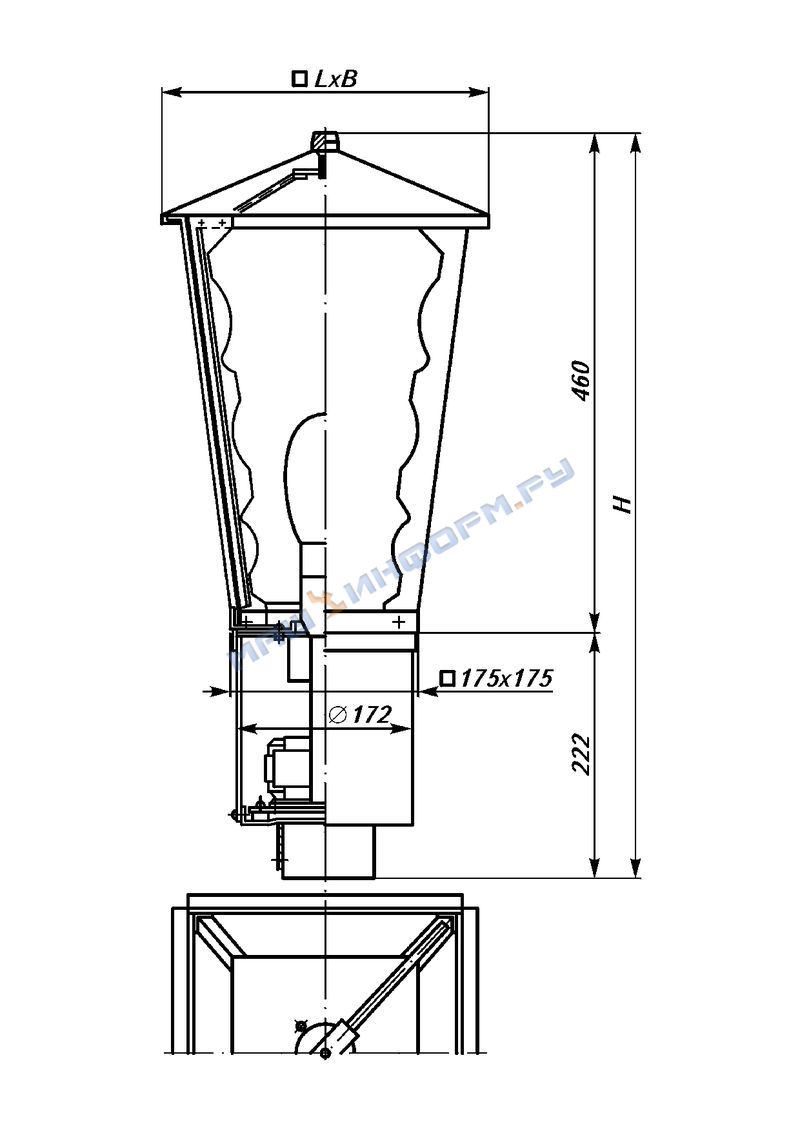

Общий вид и габаритные размеры светильника
В комплект поставки входят: светильник в сборе, паспорт - 1 экз. на 25 изделий.
