Светильник подвесной типоисполнения НСУ-01-300-001
Общие сведения
Светильник предназначен для архитектурного освещения и освещения небольших пространств при стационарной установке.
Светильник рассчитан на работу в сети переменного тока с номинальным напряжением 220 В частотой 50 Гц. НСУ-01-300-001:
Н - с лампой накаливания;
С - подвесной;
У - для наружного освещения;
01 - номер серии;
300 - мощность лампы, Вт;
001 - номер модификации (01; 02; 04).
Условия эксплуатации
Климатическое исполнение У, ХЛ, Т и категория размещения по ГОСТ 15150-69.
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Степень защиты IР54 по ГОСТ 14254-96.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.13-88.
Светильники соответствуют требованиям ТУ 16-88 ИЖЦД.676.121.006.
Нормативно-технический документ
ТУ 16-88,ИЖЦД.676.121.006
Технические характеристики
Номинальное напряжение сети, В - 220 Частота сети, Гц - 50 Источник света: тип по ТУ 16-87 ИФМР.675000.006 ТУ - ЗК215-225-300 номинальная мощность, Вт - 300 расчетное напряжение, В - 220 Максимальная сила света, кд - 2000 КПД, %, не более - 70 Угол поворота в плоскостях, градус: вертикальной: вверх - 90 вниз - 20 горизонтальной - +360 Тип патрона - Е27 ЦКБ-06.УХЛ2 Габаритные размеры LxН, мм, не более - 260x310 Масса, кг, не более - 4 Срок службы, лет - 12 Гарантийный срок со дня ввода в эксплуатацию, при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации, лет - 1,5

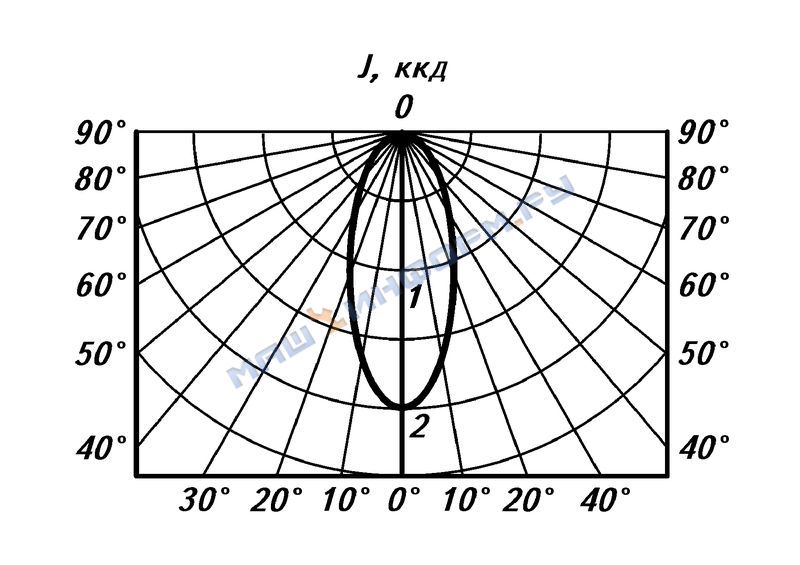

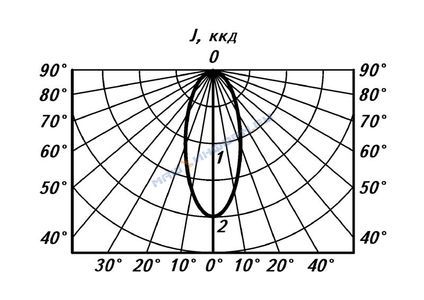

Кривая силы света приведена на рис. 1.
Кривая силы света светильника
Светооптическая система состоит из зеркальной лампы накаливания.
Корпус светильника изготовлен из алюминия. Передняя съемная рама имеет защитное стекло, рама крепится к корпусу пружинными замками.
В светильнике имеется винт заземления и клеммная колодка, рассчитанная на присоединение к сети проводов сечением до 2,5 мм2.
Подвод кабеля к клеммной колодке осуществляется через сальниковый ввод.
Общий вид, габаритные и установочные размеры светильника показаны на рис. 2.
Общий вид, габаритные и установочные размеры светильника
В комплект поставки входят: светильник (без лампы), паспорт - 1 экз. на 25 или менее светильников.
Примечание. Светильники поставляются без основания. По требованию потребителя светильник может быть поставлен с основанием.
