Выпрямитель типа ТПЕ-1250/315-20/32 У2
Общие сведения
Выпрямитель типа ТПЕ-1250/315-20/32 У2 предназначен для ручной дуговой сварки на постоянном токе от 40 до 315 А и для пуска дизелей с напряжением стартера 24 В, током до 1250 А.
Структура условного обозначения
ТПЕ-1250/315-20/32 У2:
Т - род тока питающей сети: трехфазный;
П - род тока на выходе: постоянный;
Е - способ охлаждения: естественное;
1250 - номинальный выходной ток в режиме сварки, А;
315 - номинальный выходной ток в режиме пуска, А;
20 - номинальное выходное напряжение в режиме сварки, В;
32 - номинальное выходное напряжение в режиме пуска, В;
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающей среды от минус 45 до 40°С.
Относительная влажность окружающего воздуха 80% при температуре 20°С.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью, степень защиты IР21, нижней части со стороны днища выпрямителя - IР00 по ГОСТ 14254-96.
Температура нагрева поверхности внешней оболочки не более 70°С.
Температура нагрева органов управления не более 46°С.
Группа механического исполнения М20 по ГОСТ 17516.1-90.
Рабочее положение в пространстве вертикальное, допускается отклонение до 10° в любую сторону.
Класс по способу защиты человека от поражения электрическим током 0I по ГОСТ 12.2.007.0-75.
Эксплуатация выпрямителя должна производиться в соответствии с требованиями действующих "Правил техники безопасности при эксплуатации электроустановок потребителей", "Правил технической эксплуатации электроустановок потребителей", ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.8-75 и ГОСТ 12.2.007.11-75.
Электробезопасность выпрямителя обеспечивается по ГОСТ 12.1.019-79 следующими техническими средствами защиты: защитным заземлением; электрическим разделением частей; защитным отключением;
изоляцией токоведущих частей и предупредительной сигнализацией.
Пожаробезопасность выпрямителя обеспечивается согласно ГОСТ 12.1.004-91 с использованием взрывобезопасных, трудногорючих и негорючих материалов, применением отключающих устройств защиты в аварийных режимах и выбором соответствующих расстояний между токоведущими частями.
Выпрямитель соответствует требованиям ТУ 16-90 ЖВЕИ.435311.006 ТУ.
Сертификат соответствия № РОСС КVМЕ 55. АОО216.
Нормативно-технический документ
ТУ 16-90 ЖВЕИ.435311.006 ТУ
Технические характеристики
Напряжение трехфазной питающей сети, В - 380+38
Частота питающей сети, Гц - 50+1
Число фаз питающей сети - 3
Режим работы - Повторно- кратковременный
Параметры в режиме "ПУСК" Номинальный выходной ток, А - 1250
Выходное напряжение, В, в режимах: холостого хода - 32+1
номинального выходного тока, не менее - 20
Продолжительность включения, с - 10-20
Продолжительность паузы после включения, с - 60
Число циклов включения - 10
Продолжительность паузы между повторными сериями циклов включения, мин, не менее - 45
Параметры в режиме "СВАРКА" Номинальный выходной ток, А - 315
Номинальная продолжительность нагрузки, ПН, % - 60
Диапазон регулирования выходного тока, А - 40-315
Выходное напряжение, В, в режимах: холостого хода - 61+2
номинального выходного тока - 32+10
Потребляемая мощность, кВ·А, не более - 25
КПД, не менее - 0,7
соs j, не менее - 0,55
Показатели надежности: полный средний срок службы, лет - 10
установленный ресурс до капитального ремонта, ч - 30 000
установленная безотказная наработка, ч - 800
наработка на отказ единичного выпрямителя, ч - 8000
гамма-процентный срок сохраняемости при условии хранения по ГОСТ 15150-69, год - 2
непрерывная эксплуатация без планового обслуживания в течение, ч - 4500
Гарантийный срок - 2 года со дня ввода выпрямителя в эксплуатацию.
Конструкция и принцип действия
Выпрямитель изготовлен в виде ящика каркасной конструкции с навесными щитами в двух вариантах: стационарный и передвижной. На каркасе закреплены основные узлы выпрямителя. Конструкция узлов блочная, что обеспечивает удобство ремонта, замены вышедших из строя элементов и сборочных единиц при снятии щитов.
На переднем щите выпрямителя расположены измерительные приборы, органы включения и отключения, элементы сигнализации и органы регулирования.
Блок управления изготовлен в герметичном исполнении, расположен внутри шкафа, в верхней передней его части, и включает в себя: трехфазный трансформатор; панель питания и обратной связи; три панели формирования импульса; панель фазоуказателя с защитой от пропадания одной из фаз питающей сети.
Силовой блок содержит: блок тиристоров, предназначенный для преобразования трехфазного переменного тока в выпрямленный регулируемый ток;
автоматический выключатель, который служит для отключения выпрямителя при эксплуатации, а также для защиты от токов КЗ;
конденсаторы для снижения уровня радиопомех, создаваемых при работе выпрямителя; сглаживающий реактор, включенный по анодной цепи силового выпрямительного моста и предназначенный для снижения пульсаций выходного тока; панель управления, содержащая амперметр, регулятор тока, переключатель и сигнализирующие лампы: об обрыве фазы, о наличии напряжения питающей сети, о включении соответствующего режима ("ПУСК" или "СВАРКА"); панели с выводами для подключения питающей сети и подводящих проводов для осуществления режимов пуска и сварки.
Габаритные и установочные размеры передвижного варианта выпрямителя приведены на рис. 1.

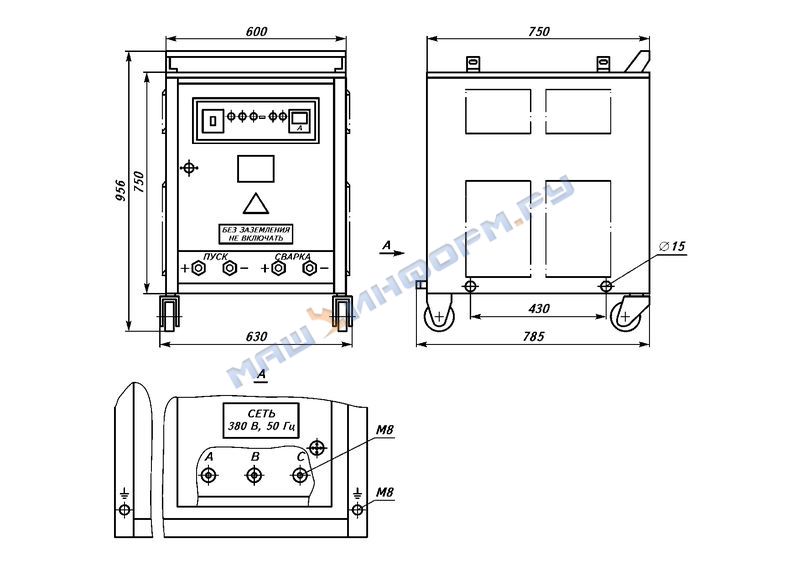

Общий вид, габаритные и установочные размеры выпрямителя типа ТПЕ-1250/315-20/32 У2 (передвижной вариант)
Масса не более 240 кг
Принцип работы выпрямителя основан на свойстве тиристоров изменять в широких пределах выходное напряжение в зависимости от момента подачи управляющего импульса. Управляющие импульсы для силовых тиристоров формируются при помощи блока управления. После включения автоматического выключателя напряжение питающей сети поступает на силовой трансформатор и на трансформатор, который питает блок управления.
Функциональная схема выпрямителя представлена на рис. 2.
Функциональная схема выпрямителя ТПЕ-1250/315-20/32 У2:
A1 - блок управления;
A2 - силовой блок;
TV1 - трансформатор питания;
TV2 - силовой трансформатор;
QF - автоматический выключатель;
TA - трансформатор тока;
БТ - блок тиристоров;
L - сглаживающий реактор;
Z - фильтр радиопомех;
ПУ - панель управления;
ПФУ - панель фазоуказателя;
ПФИ1 - ПФИ3 - панели формирования импульса;
ПП и ОС - панель питания и обратной связи
В комплект поставки входят: выпрямитель; эксплуатационная документация; комплект ЗИП и комплект монтажных частей.
