Выпрямитель сварочный ВСУ-315
Общие сведения
Выпрямитель ВСУ-315 используется в качестве:
источника питания дуги сварочных полуавтоматов, предназначенных для сварки тонкой электродной проволокой диаметром от 1,2 до 3 мм углеродистых сталей толщиной до 15 мм во всех пространственных положениях точечными, короткими и протяжными швами в среде углекислого газа;
однопостового источника постоянного тока при ручной дуговой сварке.
Изготовляется для внутригосударственных поставок и на экспорт.
Структура условного обозначения
ВСУ-315-Х Х3:
ВСУ - выпрямитель сварочный универсальный;
315 - номинальный сварочный ток, А;
Х - номер модификации (1 - однопостовой источник постоянного
тока для ручной дуговой сварки; 2 - источник питания дуги
сварочных полуавтоматов);
Х3 - климатическое исполнение (У, Т) и категория размещения по
ГОСТ 15150-69.
Условия эксплуатации
Температура окружающей среды от минус 45 до 45°С.
Относительная влажность воздуха 80% при температуре 15°С для исполнения У3 и 70% при температуре 27°С для исполнения Т3.
Окружающая среда невзрывоопасная, не насыщенная токопроводящей пылью и не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Степень защиты IР21 по ГОСТ 14254-96.
Температура нагрева поверхности внешней оболочки выпрямителя не более 70°С.
Группа механического исполнения М20 по ГОСТ 17516.1-90.
Класс по способу защиты человека от поражения электрическим током 01 по ГОСТ 12.2.007.0-75.
Эксплуатация выпрямителя должна производиться в соответствии с требованиями действующих "Правил техники безопасности при эксплуатации электроустановок потребителей", "Правил устройства электроустановок", ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.8-75 и ГОСТ 12.2.007.11-75.
Электробезопасность выпрямителя обеспечивается по ГОСТ 12.1.019-79 следующими техническими средствами защиты: защитным заземлением; электрическим разделением цепей; защитным отключением;
изоляцией токоведущих частей; предупредительной сигнализацией.
Пожаробезопасность выпрямителя соответствует требованиям ГОСТ 12.1.004-91 и обеспечивается: использованием взрывобезопасных, трудногорючих и негорючих материалов; выбором соответствующих расстояний между токоведущими частями; применением отключающих устройств защиты в аварийных режимах.
Выпрямитель соответствует требованиям ТУ 16-97 ИТДЖ.435314.019 ТУ.
Нормативно-технический документ
ТУ 16-97 ИТДЖ.435314.019 ТУ
Номинальное напряжение трехфазной питающей сети, В - 380
Допустимое отклонение напряжения питающей сети, В - -38...+19
Частота питающей сети, Гц - 50+1
Номинальный сварочный ток, А - 315
Номинальная продолжительность нагрузки (ПН), % - 60
Продолжительность цикла сварки, мин - 5
Диапазон регулирования сварочного тока, А - 40-315
Напряжение ХХ, В, не менее - 55
Номинальное рабочее напряжение, В - 32
Диапазон регулирования выходного напряжения, В - 12-32
Потребляемая мощность, кВ·А - 15
Коэффициент мощности, не менее - 0,7
КПД, % - 80
Уровень звука, дБА, не более - 85
Масса, кг, не более - 194*; 206**
* Обмотка силового трансформатора и реактора из алюминиевого провода.
** Обмотка силового трансформатора и реактора из медного провода.
Примечание. При изменении напряжения питающей сети от -10 до +5% выходные параметры выпрямителя при ХХ изменяются на то же значение.
Показатели надежности:
полный срок службы 10 лет;
установленная безотказная наработка 800 ч;
наработка на отказ единичного выпрямителя 8000 ч;
установленный ресурс до капитального ремонта 30 000 ч;
гамма-процентный срок сохраняемости 2 года;
непрерывная эксплуатация без планового обслуживания 4500 ч.
Гарантийный срок эксплуатации для внутригосударственных поставок - 2 года со дня ввода выпрямителя в эксплуатацию, на экспорт - 2 года со дня пересечения государственной границы России.
Конструкция и принцип действия
Выпрямитель (рис. 1) выполнен в виде металлического шкафа, в котором размещены блок управления и силовой блок.

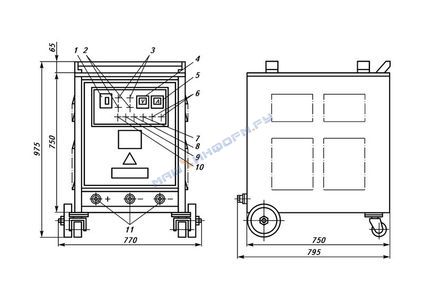

Общий вид, габаритные и присоединительные размеры выпрямителя ВСУ-315:
1 - автоматический выключатель;
2 - кнопочные выключатели;
3 - сигнальные лампы;
4 - амперметр;
5 - вольтметр;
6 - гнезда для подключения подогревателя газа;
7 - регулятор тока и напряжения;
8 - переключатель для установки напряжения ХХ;
9 - переключатель режимов сварки;
10 - разъем для подключения механизма подачи электродной проволоки;
11 - выводы для подсоединения сварочных проводов
В блок управления входят: панель питания и обратной связи;
панели формирования импульсов; панель фазоуказателя и трансформатор синхронизации.
Силовой блок содержит: тиристоры, предназначенные для преобразования трехфазного переменного тока в выпрямленный регулируемый ток; автоматический выключатель для включения и отключения выпрямителя от питающей сети, а также его защиту от КЗ;
фильтр радиопомех для подавления радиопомех, возникающих при работе выпрямителя; силовой трансформатор для преобразования напряжения питающей сети до необходимого значения; сглаживающий реактор для снижения пульсации выходного тока; датчики обратной связи по току, обеспечивающие получение сигнала обратной связи по току, амплитуда которого пропорциональна значению выходного тока выпрямителя; панель управления.
Панель управления включает в себя: регулятор тока и напряжения;
лампы "КОНТРОЛЬ ФАЗ" и "СЕТЬ"; переключатель режимов сварки;
переключатель для установки напряжения ХХ; кнопочные выключатели "СТОП" и "ПУСК"; амперметр; вольтметр; разъем для подключения механизма подачи электродной проволоки в режиме полуавтоматической сварки;
гнезда "Подогрев газа" для подключения подогревателя газа в полуавтоматическом режиме сварки.
Выводы для подключения сварочных проводов расположены на панели, размещенной в передней нижней части шкафа.
Охлаждение выпрямителя - естественное воздушное.
Работа выпрямителя основана на свойстве тиристоров изменять в широких пределах выходное напряжение в зависимости от момента подачи управляющего импульса.
Функциональная схема выпрямителя приведена на рис. 2.

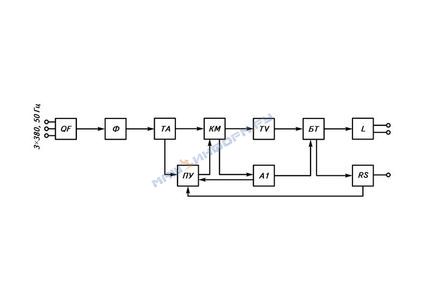

Функциональная схема выпрямителя ВСУ-315:
QF - автоматический выключатель;
Ф - фильтр радиопомех;
ТА - датчик тока;
КМ - магнитный пускатель;
TV - силовой трансформатор;
БТ - блок тиристоров;
L - сглаживающий реактор;
ПУ - панель управления;
А1 - блок управления;
RS - токоизмерительный шунт
После включения автоматического выключателя и нажатия кнопки "ПУСК" включается пускатель, напряжение подается на силовой трансформатор и трансформатор синхронизации блока управления. Напряжение, преобразованное силовым трансформатором и тиристорами блока тиристоров, подается через сглаживающий реактор на выходные зажимы.
Напряжение с трансформатора синхронизации поступает на источник питания панели фазоуказателя. Если фазировка нарушена, загорается лампа "Контроль фаз", питание на панелях формирования импульса отсутствует и напряжение с выпрямителя не поступает.
При наличии всех трех фаз и правильном их чередовании реле напряжения включается и замыкает цепь питания ключей. Выпрямитель готов к работе, о чем сигнализирует лампа "СЕТЬ".
В комплект поставки входят: сварочный выпрямитель, держатель электродов, сварочный кабель, лампа КМ24-90 УХЛ4, руководство по эксплуатации, электрическая принципиальная схема с перечнем элементов, комплект ЗИП.
Комплект монтажных проводов поставляется за отдельную плату.
