Выпрямитель сварочный типа ВС-400 У3
Общие сведения
Выпрямитель типа ВС-400 У3 предназначен для ручной дуговой сварки на постоянном токе покрытыми металлическими электродами. Изготовляется для внутригосударственных поставок и на экспорт. ВС-400 У3:
ВС - выпрямитель сварочный;
400 - номинальный сварочный ток, А;
У3 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Температура окружающего воздуха от минус 40 до 40°С.
Относительная влажность окружающего воздуха 80% при температуре 20°С.
Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры выпрямителя в недопустимых пределах.
Степень защиты выпрямителя IР21, нижней части со стороны днища выпрямителя IР00 по ГОСТ 14254-96.
Температура нагрева поверхности оболочки не более 50°С.
Группа механического исполнения М20 по ГОСТ 17516.1-90.
Класс по способу защиты человека от поражения электрическим током 0I по ГОСТ 12.2.007.0-75.
Эксплуатация выпрямителя должна производиться в соответствии с требованиями действующих "Правил техники безопасности при эксплуатации электроустановок потребителей", "Правил технической эксплуатации электроустановок потребителей", ГОСТ 12.2.007.0-75, ГОСТ 12.2. 007.8-75 и ГОСТ 12.2.007.11-75.
Электробезопасность выпрямителя обеспечивается по ГОСТ 12.1.019-79 следующими техническими средствами защиты: защитным заземлением, защитным отключением, электрическим разделением цепей, изоляцией токоведущих частей, предупредительной сигнализацией.
Пожаробезопасность выпрямителя соответствует требованиям ГОСТ 12.1.004-85 и обеспечивается: использованием взрывобезопасных, трудногорючих и негорючих материалов; выбором соответствующих расстояний между токоведущими частями; применением отключающих устройств защиты в аварийных режимах.
Выпрямитель соответствует требованиям ТУ 16-93 ИТДЖ.435314.012 ТУ.
Нормативно-технический документ
ТУ 16-93 ИТДЖ.435314.012 ТУ
Технические характеристики
Номинальное напряжение трехфазной питающей сети, В - 380 Частота питающей сети, Гц - 50 Номинальный сварочный ток, А - 400 Номинальная продолжительность нагрузки ПН, % - 60 Диапазон регулирования сварочного тока, А - 60-400 Номинальное рабочее напряжение, В - 36 Диапазон регулирования рабочего напряжения, В - 18-36 Напряжение холостого хода, В, не более - 65 Потребляемая мощность, кВ·А, не менее - 30 Масса, кг, не более - 270 Показатели надежности: установленная безотказная наработка, ч - 800 установленный ресурс до капитального ремонта, ч - 30 000 полный средний срок службы, лет - 5
Допускается работа выпрямителя при колебаниях частоты питающей сети в пределах + 1 Гц, напряжения сети от -10 до +5% номинального значения, при этом отклонения выходных параметров не выходят за рамки от -10 до +5% их номинальных значений.
Гарантийный срок для внутригосударственных поставок - 2 года со дня ввода выпрямителя в эксплуатацию, на экспорт - 2 года со дня пересечения государственной границы России.
Конструкция и принцип действия
Выпрямитель (рис. 1) представляет собой шкаф, установленный на колеса для передвижения. Конструкция выпрямителя обеспечивает его работоспособность при принудительном воздушном охлаждении и вертикальном расположении на горизонтальном основании.
Общий вид и габаритные размеры выпрямителя тока ВС-400 У3:
1 - автоматический выключатель;
2 - сигнальные лампы;
3 - вольтметр;
4 - амперметр;
5 - переключатель сварочного тока;
6 - кнопочные выключатели;
7 - выводы для подсоединения сварочных проводов
Измерительные приборы, органы регулирования, включения и отключения и элементы сигнализации находятся на передней панели выпрямителя.
Выводы для подключения сварочных проводов расположены в передней нижней части шкафа, питающей сети - с задней стороны шкафа.
Основными элементами выпрямителя являются: блок управления, силовая часть и панель управления.
В блок управления выпрямителя входят: панель питания и обратной связи, панель формирования импульсов, панель фазоуказателя и трансформатор синхронизации.
Силовая часть содержит: блок тиристоров, предназначенный для преобразования трехфазного переменного тока в выпрямленный регулируемый ток; автоматический выключатель, осуществляющий отключение выпрямителя при эксплуатации, а также его защиту от токов КЗ; конденсаторы фильтра радиопомех для снижения уровня радиопомех, создаваемых при работе выпрямителя; сглаживающий реактор, включенный по анодной цепи силового выпрямительного моста и предназначенный для снижения пульсаций выходного тока, и токоизмерительный шунт.
Панель управления включает в себя: лампы, сигнализирующие о наличии напряжения питающей сети, неправильной фазировке и об отсутствии одной из фаз питающей сети; амперметр; вольтметр;
переключатель сварочного тока; кнопочные выключатели для отключения и пуска выпрямителя.
Работа выпрямителя основана на свойстве тиристоров изменять в широких пределах выходное напряжение в зависимости от момента подачи управляющего импульса.
Управляющие импульсы для силовых тиристоров формируются при помощи блока управления.
Функциональная схема выпрямителя представлена на рис. 2.

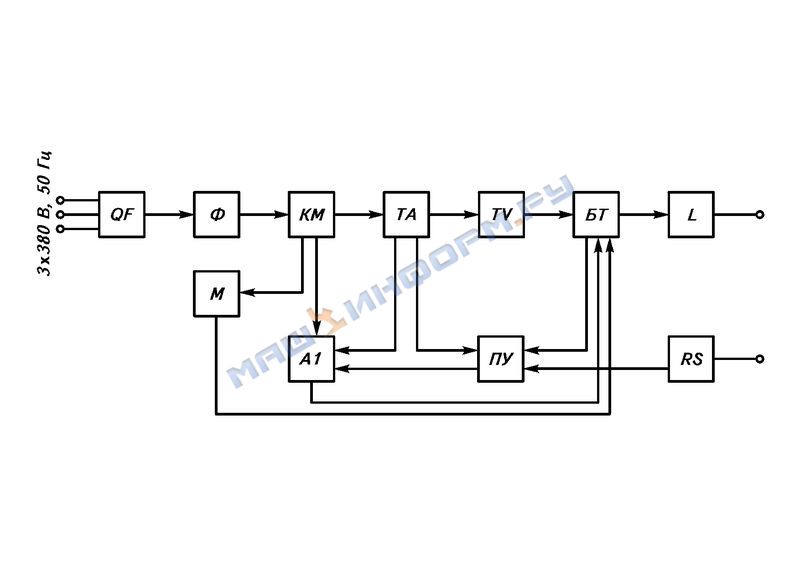

Функциональная схема выпрямителя ВС-400 У3:
QF - автоматический выключатель;
Ф - фильтр радиопомех;
КМ - магнитный пускатель;
ТА - трансформатор тока;
TV - силовой трансформатор;
БТ - блок тиристоров;
L - сглаживающий реактор;
М - электродвигатель вентилятора;
А1 - блок управления;
ПУ - панель управления;
RS - шунт
После включения автоматического выключателя и нажатия кнопки "ПУСК" включается пускатель, напряжение подается на начало обмоток силового трансформатора и одновременно на трансформатор синхронизации блока управления и электродвигатель вентилятора, предназначенный для охлаждения блока тиристоров и силового трансформатора.
С трансформатора синхронизации напряжение поступает на силовые тиристоры панели фазоуказателя и сигнальную лампу "СЕТЬ" на панели управления. Если питающая сеть неправильно сфазирована или отсутствует одна из фаз питающей сети, то загорается лампа "КОНТРОЛЬ ФАЗ" на панели управления, реле панели фазоуказателя остается обесточенным и своим контактом разрывает провод питания ключей панели формирования импульсов блока управления.
При неправильном фазировании необходимо поменять входные провода фаз "В" и "С". В комплект поставки входят: сварочный выпрямитель, электрододержатель, лампа КМ24-90 УХЛ4, паспорт, электрическая принципиальная схема с перечнем элементов.
Кабель для сварки, защитная маска сварщика НН-С-5 У1 и сменный светофильтр С-8 поставляются за отдельную плату.
