Выпрямитель сварочный типа ВДУ-601 У3.1
Общие сведения
Выпрямитель тиристорный сварочный типа ВДУ-601 У3.1 с универсальными внешними характеристиками предназначен для ручной дуговой сварки металлическими электродами и для ручной аргонодуговой сварки неплавящимся электродом, а также для механизированной сварки в среде углекислого газа, аргона и их смеси в составе полуавтомата. Может применяться для механизированной сварки легированных и коррозионно-стойких сталей в среде аргона, а также для работы со сварочными роботами и манипуляторами.
При поставке с полуавтоматом выпрямитель снабжается источником питания цепей управления сварочного полуавтомата и подогревателем газа.
Структура условного обозначения
ВДУ-601 У3.1:
ВДУ - выпрямитель для дуговой сварки универсальный;
6 - максимальный сварочный ток, сотни ампер;
01 - регистрационный номер;
У3.1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
В закрытых помещениях с естественной вентиляцией.
Номинальные значения климатических факторов соответствуют климатическому исполнению и категории размещения.
Тип атмосферы II по ГОСТ 15150-69.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Эксплуатация выпрямителя должна осуществляться в соответствии с требованиями действующих "Правил технической эксплуатации электроустановок", "Правил техники безопасности при эксплуатации электроустановок потребителей", ГОСТ 12.3.003-86 и стандартов системы безопасности труда.
Выпрямитель соответствует требованиям ТУ У 3.12-20732066-033-95 ЕВГИ.435311.001 ТУ.
Нормативно-технический документ
ТУ У 3.12-20732066-033-95 ЕВГИ.435311.001 ТУ
Технические характеристики
Выпрямитель имеет жесткие (ЖХ) и падающие (ПХ) внешние характеристики.
При работе с полуавтоматом используются жесткие характеристики, при ручной сварке - падающие.
Таблица
| Наименование параметра | Значение параметра для типов | |
| КТ-11-1 УХЛ4 | КТ-12-1 УХЛ4 | |
| Напряжение питающей сети, В | 220–380 | |
| Частота питающей сети, Гц | 50 | |
| Номинальный ток при ПВ-50% и длительности импульса тока 0,5 с, А | 800 | 1500 |
| Номинальный ток при ПВ-20% и длительности импульса тока 0,5 с, А | 1000 | 1750 |
| Номинальный ток при ПВ-5% при длительности импульса тока 0,5 с, А | 1300 | 2200 |
| Масса, кг, не более | 10 | |
При номинальном напряжении сети выпрямитель обеспечивает легкое зажигание и устойчивое горение дуги на любой внешней характеристике и любом токе во всем диапазоне регулирования сварочного тока. При этом падение напряжения в соединительных проводах сварочной цепи должно быть не более 4 В.
Гарантийный срок - 2 года со дня ввода выпрямителя в эксплуатацию, но не более 2,5 лет со дня отгрузки изготовителем.
Общий вид выпрямителя приведен на рисунке.

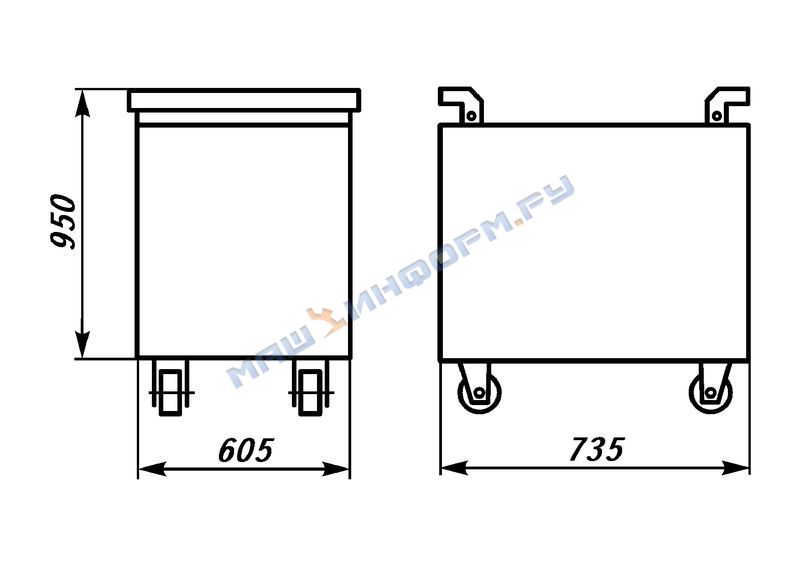

Общий вид и габаритные размеры (максимальные) выпрямителя типа ВДУ-601 У3.1
На передней панели выпрямителя расположены: панель управления;
разъем или втулка, куда заводится сетевой провод, для подключения питающей сети; болт заземления; автоматический выключатель для подачи силового напряжения на выпрямитель и защиты его от КЗ; два разъема "+" и "-" для подсоединения сварочных кабелей. Заземление одного из кабелей производится с помощью шины, расположенной с обратной стороны разъема; разъем цепи "~ 36 В" подогревателя газа; разъем для подключения блока управления полуавтомата и пульта дистанционного управления; лампа контроля включения напряжения сети.
Плавное регулирование сварочного напряжения осуществляется резистором на панели управления (местное регулирование) или с полуавтомата (дистанционное управление).
Внутри выпрямителя расположены: блок силовых тиристоров; силовой трансформатор; блок подпитки; двухобмоточный дроссель сварочной цепи;
электродвигатель с вентилятором для принудительного охлаждения силовых элементов выпрямителя; реле, блок управления силовыми тиристорами на печатных платах; блок защиты силовых тиристоров от перенапряжений; измерительный шунт тока сварочной цепи.
Вентиляция силовых элементов выпрямителя - принудительная воздушная.
Направление воздушного потока должно соответствовать маркировке на передней панели. При вращении вентилятора в противоположном направлении необходимо поменять местами два любых провода питающей сети.
Для поддержания сварочного тока при малых углах открытия силовых тиристоров имеется узел подпитки. Узел в виде трехфазного двухконтактного моста из тиристоров и диодов подсоединяется параллельно силовому выпрямительному блоку на выход выпрямителя через балластные резисторы.
Тиристоры служат для автоматического включения и отключения узла подпитки одновременно с напряжением сварки.
Дроссель имеет рабочие и вспомогательные обмотки. В цепь вспомогательных обмоток включены тиристоры.
При работе на ПХ переключателем подсоединяются управляющие электроды с их катодами. Тиристоры постоянно закрыты. Вспомогательные обмотки дросселя отключены.
При работе на ЖХ на управляющие электроды тиристоров постоянно подано напряжение от выпрямителя, поэтому тиристоры открываются анодным напряжением и работают как диоды.
Наводимая во вспомогательных обмотках дросселя ЭДС и протекающий по ним ток обеспечивают автоматическое уменьшение индуктивности дросселя при работе выпрямителя на малых режимах и получение дополнительных пиков тока, что дает возможность производить сварку электродной проволокой диаметром 1,6 мм на малых токах.
Измерительный шунт служит для подключения амперметра, а также датчиком тока для получения сигнала обратной связи по току (ОСТ) в системе автоматического управления и регулирования выпрямителя.
На лицевой панели блока управления установлены:
кнопки включения и отключения электродвигателя вентилятора;
переключатель предварительной установки напряжения сварки, имеющий среднее фиксированное положение;
переключатель включения напряжения сварки, снабженный механизмом возврата в исходное положение;
переключатель выбора внешних характеристик;
переключатель выбора способа управления, имеющий два положения: "Местное" и "Дистанционное";
резистор - регулятор напряжения (тока сварки). Положение регулятора контролируется указателем на ручке и условной шкалой от 0 до 10;
амперметр и вольтметр для контроля сварки.
Платы управления соединяются с силовой частью разъемами.
Контактом реле подключаются цепи питания оконечных каскадов усилителей импульсов управления силовых тиристоров.
При формировании ЖХ одновременно действуют обратные связи по току и напряжению (ОСН). Схема построена так, что действие ОСП преобладает над действием ОСТ. В случае снижения напряжения на выходе выпрямителя под действием нагрузки, уменьшения напряжения сети или других факторов уменьшается отрицательный сигнал ОСН, действующий на инвертирующий вход ОСН. Напряжение на его выходе и угол включения тиристоров уменьшается, напряжение на выходе выпрямителя увеличивается (поддерживается на прежнем, заданном, уровне).
Для надежного зажигания дуги в начальный момент на выходе выпрямителя необходимо иметь повышенное напряжение холостого хода. При работе на ПХ увеличение напряжения с выходом на режим холостого хода обеспечивается автоматически прекращением действия ОСТ. При работе на ЖХ для увеличения напряжения холостого хода схемой предусмотрен узел ограничения действия обратной связи по напряжению при выходе на режим холостого хода. Узел состоит из компаратора, построенного на операционном усилителе, двух транзисторных ключах и двух стабилитронов.
На компараторе потенциал, снимаемый с шунта, сравнивается с опорным. Когда ток сварки становится меньше 10 А (что свидетельствует о выходе выпрямителя на режим холостого хода), срабатывает компаратор, включая транзисторные ключи.
Стабилизация заданных режимов сварки при возможных изменениях напряжения питающей сети обеспечивается действием обратных связей и узлом дополнительной стабилизации при изменениях напряжения сети. Узел построен на резисторах и представляет собой потенциометр, сравнивающий нестабилизированное напряжение питания, изменяющееся пропорционально изменениям питающей сети, со стабилизированным опорным.
В комплект поставки входят: сварочный выпрямитель, вставка* ВМ - 2 шт., сетевой разъем**, паспорт.
* При поставке с полуавтоматом вставки устанавливают на сварочных кабелях.
** При наличии ответной части на выпрямителе.
