Выпрямитель сварочный типа ВДУ-306 У3.1
Общие сведения
Выпрямитель тиристорный типа ВДУ-306 У3.1 с универсальными внешними характеристиками предназначен как для ручной дуговой сварки, так и для механизированной сварки в среде углекислого газа в составе полуавтомата, в том числе в вертикальном положении методом "сверху-вниз" малоуглеродистых и низколегированных сталей. Может применяться для механизированной сварки легированных и нержавеющих сталей в среде аргона, а также для работы со сварочными роботами и манипуляторами.
При поставке с полуавтоматом выпрямитель является вспомогательным источником питания цепей управления сварочного полуавтомата и подогревателя газа.
Структура условного обозначения
ВДУ-306 У3.1:
ВДУ - выпрямитель для дуговой сварки универсальный;
3 - номинальный сварочный ток, сотни ампер;
06 - регистрационный номер;
У3.1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
В закрытых помещениях с естественной вентиляцией.
Номинальные значения климатических факторов соответствуют климатическому исполнению и категории размещения.
Тип атмосферы II по ГОСТ 15150-69.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Эксплуатация выпрямителя должна осуществляться в соответствии с требованиями действующих "Правил технической эксплуатации электроустановок", "Правил техники безопасности при эксплуатации электроустановок потребителей", ГОСТ 12.3.003-86 и стандартов системы безопасности труда.
Выпрямитель соответствует требованиям ТУ 16-92 ЕВГИ.435311.128 ТУ.
Нормативно-технический документ
ТУ 16-92 ЕВГИ.435311.128 ТУ
Технические характеристики
Выпрямитель имеет три внешние характеристики: жесткие (ЖХ), комбинированные (КХ) и падающие (ПХ).
Наклон ЖХ в диапазоне токов от 50 до 300 А составляет не более 0,04 В, наклон КХ на более пологопадающей части 0,04 В, крутопадающей - 0,13-0,2 В.
Кратность тока КЗ к номинальному не менее 1,35+0,1.
Номинальное напряжение трехфазной питающей сети, В - 380
Частота питающей сети, Гц - 50
Номинальный сварочный ток, А - 315
Номинальная продолжительность нагрузки (ПН), % - 60
Максимальный сварочный ток при ПН=35% на ПХ, А - 400
Продолжительность цикла сварки, мин - 10
Диапазон регулирования сварочного тока, А, на: ЖХ - 50-315
КХ - 100-315
ПХ - 50-400
Номинальное рабочее напряжение, В, на: ЖХ - 40
КХ - 32
ПХ - 33
Диапазон регулирования рабочего напряжения, В, на: ЖХ - 18-40
КХ - 18-32
ПХ - 22-36
Напряжение холостого хода, В, не более - 62
Первичный ток, А, не более - 35,5
Первичная мощность, кВ·А, не более - 23
Масса, кг, не более - 150
При номинальном напряжении сети выпрямитель обеспечивает легкое зажигание и устойчивое горение дуги на любой внешней характеристике и любом токе во всем диапазоне регулирования сварочного тока. При этом падение напряжения в соединительных проводах сварочной цепи должно быть не более 4 В.
Гарантийный срок - 2 года со дня ввода выпрямителя в эксплуатацию, но не более 2,5 лет со дня отгрузки изготовителем.
Конструкция и принцип действия

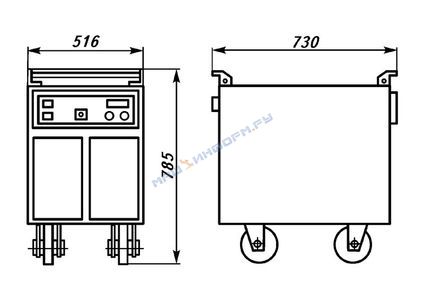

Общий вид и габаритные размеры выпрямителя приведены на рисунке.
Общий вид и габаритные размеры (максимальные) выпрямителя типа ВДУ-306 У3.1
На передней панели выпрямителя расположены: панель управления;
два разъема "+" и "-" для подсоединения сварочных кабелей. Заземление одного из кабелей производится с помощью шины, расположенной с обратной стороны разъема; разъем цепи "~36 В" подогревателя газа;
разъем для подключения блока управления полуавтомата и пульта дистанционного управления; лампа контроля включения напряжения сети.
С задней стороны выпрямителя находятся болт заземления, разъем для подключения питающей сети, автоматический выключатель для подачи силового напряжения.
Плавное регулирование сварочного напряжения осуществляется резистором на панели управления (местное регулирование) или с полуавтомата (дистанционное регулирование).
Внутри выпрямителя расположены: блок силовых тиристоров; силовой трансформатор; блок подпитки; двухобмоточный дроссель сварочной цепи;
электродвигатель с вентилятором для принудительного охлаждения силовых элементов выпрямителя; реле; блок питания цепей управления выпрямителя и полуавтомата; блок питания цепей выпрямителя; блок формирования напряжения управления; блок формирования импульсов управления; блок защиты силовых тиристоров от перенапряжений;
измерительный шунт тока сварочной цепи.
Вентиляция силовых элементов выпрямителя принудительная воздушная. Направление воздушного потока должно соответствовать маркировке на задней стенке. При вращении вентилятора в противоположном направлении необходимо поменять местами два любых провода питающей сети.
Для поддержания сварочного тока при малых углах открытия силовых тиристоров в схему введен узел подпитки. Узел в виде трехфазного двухтактного моста из тиристоров и диодов подсоединяется параллельно силовому выпрямительному блоку на выход выпрямителя через балластные резисторы. Тиристоры служат для автоматического включения и отключения узла подпитки одновременно с напряжением сварки.
Дроссель имеет рабочие и вспомогательные обмотки. В цепь вспомогательных обмоток включены тиристоры.
При работе на ПХ переключателем подсоединяются управляющие электроды тиристоров с их катодами. Тиристоры постоянно закрыты. Вспомогательные обмотки дросселя отключены.
При работе на КХ и ЖХ на управляющие электроды тиристоров постоянно подано напряжение от выпрямителей. Поэтому тиристоры открываются анодным напряжением и работают как диоды.
Наводимая во вспомогательных обмотках дросселя ЭДС и протекающий по ним ток обеспечивают автоматическое уменьшение индуктивности дросселя при работе выпрямителя на малых режимах и получение дополнительных пиков тока, что дает возможность производить сварку электродной проволокой диаметром 1,2 мм на малых токах.
Измерительный шунт служит для подключения амперметра, а также датчиком тока для получения сигнала обратной связи по току в системе автоматического управления и регулирования выпрямителя.
На лицевой панели блока управления установлены:
кнопки включения и отключения двигателя вентилятора;
переключатель предварительной установки напряжения сварки, имеющей среднее фиксированное положение;
переключатель включения напряжения сварки, снабженный механизмом возврата в исходное положение;
переключатель выбора внешних характеристик;
переключатель выбора способа управления, имеющий два положения: "Местное" и "Дистанционное";
резистор - регулятор напряжения - тока сварки. Положение регулятора контролируется индикатором на рукоятке и условной шкалой от 0 до 10;
амперметр и вольтметр для контроля режима сварки.
Платы управления соединяются с силовой частью с помощью разъемов.
Контактом реле подключаются цепи питания оконечных каскадов усилителей импульсов управления силовых тиристоров.
Управление тиристорами осуществляется по "вертикальному" принципу. Для управления шестью тиристорами, включенными в мостовую схему, создана шестиканальная система. Каналы управления трех тиристоров с раздельными катодами имеют гальваническую развязку. Каналы управления трех тиристоров с общими катодами - без нее. Для гальванической развязки применены оптронные транзисторы.
Каждый канал состоит из:
датчика синусоидальных вспомогательных напряжений, синхронизированных с напряжением питающей сети. Датчик представляет собой вторичные обмотки трансформатора блока питания, соединенные в шестифазную звезду. Угол сдвига между напряжениями каждой последующей обмотки 60 эл. град;
детектора импульсов, который в свою очередь состоит из: стабилитрона, срезающего отрицательную полуволну синусоидального напряжения (НС) и одновременно ограничивающего уровень напряжения, поступающего на входы логических элементов, а также емкостного фильтра и логического элемента И-НЕ, преобразующего положительную полуволну напряжения НС в "нулевой" импульс;
блока формирования импульсов управления тиристорами, построенного на логическом элементе "И";
оптронной гальванической развязки - только в трех каналах, где тиристоры не имеют общего соединения катодов;
оконечного транзисторного каскада усиления импульсов управления тиристорами. Нагрузкой транзисторов являются управляющие электроды тиристоров.
В комплект поставки входят: сварочный выпрямитель, лампа 24 В, плавкие вставки 2 А - 3 шт., 4 А; вставка ВМ* - 2 шт., разъем ШРУО, щиток сварщика**, электродержатель**, газовый редуктор**, газовый шланг.
* При поставке с полуавтоматом вставки устанавливают на сварочных кабелях.
** Поставляются по отдельному договору.
