Выпрямитель сварочный "Импульс-2"
Общие сведения
Выпрямитель "Импульс-2" предназначен для ручной дуговой сварки на постоянном токе покрытыми электродами диаметром до 4 мм.
Условия эксплуатации
В закрытых помещениях с естественной вентиляцией или на открытом воздухе под навесом.
Атмосферное давление 630 - 800 мм рт. ст. (85-106,7 кПа).
Температура окружающей среды от минус 10 до 40°С.
Относительная влажность воздуха не более 98% при температуре 25°С.
Не допускается воздействия пыли, инея, росы, тумана, плесени и атмосферных осадков.
Степень защиты IР22 по ГОСТ 14254-96.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Класс по способу защиты человека от поражения электрическим током I по ГОСТ 12.2.007.0-75.
Пожаробезопасность по ГОСТ 12.1.004-91.
Выпрямитель соответствует требованиям ТУ 3.88-14307771-98 ТУ.
Климатическое исполнение (У) и категория размещения (3.1) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Нормативно-технический документ
ТУ 3.88-14307771-98 ТУ
Технические характеристики
Номинальное напряжение однофазной питающей сети, В - 220 Частота питающей сети, Гц - 50 Номинальный сварочный ток, А - 160+10 Диапазон регулирования сварочного тока, А - 20-160 Первичный ток (среднее значение) при сварке электродом диаметром 4 мм, А, не более - 16 Номинальное рабочее напряжение, В - 26+2 Минимальное рабочее напряжение, В, не более - 21 Напряжение холостого хода (среднее значение), В, не более - 80 Потребляемая мощность в режиме холостого хода, Вт, не более - 60 КПД, %, не менее - 76 Габаритные размеры, мм - 165x320x440 Масса, кг, не более - 15,2
Показатели надежности: средняя наработка на отказ - не менее 1500 ч; среднее время восстановления выпрямителя до работоспособного состояния - не более 1 ч; средний срок службы при среднегодовой наработке 300 ч - не менее 5 лет.
Выпрямитель обеспечивает легкое зажигание и устойчивое горение дуги во всем диапазоне регулирования сварочного тока при колебаниях напряжения питающей сети от -10 до +5% от номинального значения.
Гарантийный срок эксплуатации выпрямителя - 1 год со дня продажи.
Конструкция и принцип действия

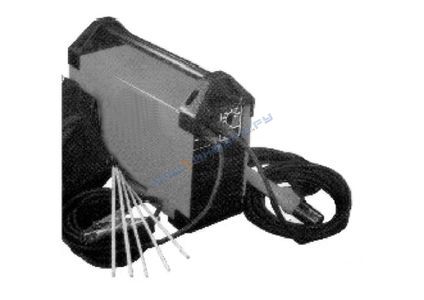

Конструктивно выпрямитель выполнен в прямоугольном однокорпусном исполнении (рисунок).
На передней панели расположены: индикатор "Перегрев"; резистор для плавного регулирования сварочного тока; гнезда "+" и "-" для подключения сварочных кабелей.
На задней панели находятся: выключатель "СЕТЬ 220 В"; болт заземления; разъем для подключения пульта дистанционного управления.
На передней и задней панелях выпрямителя расположены вентиляционные отверстия для прохождения охлаждающего воздуха.
Выпрямитель оснащен встроенным устройством ограничения напряжения холостого хода и имеет защиты от:
выхода из строя системы принудительного охлаждения;
перегрева (перегрузки), вызванного продолжительным отклонением сварочного тока от установленного нормированного значения;
продолжительного КЗ в сварочной цепи.
Срабатывание любой из защит сигнализируется индикатором "ПЕРЕГРЕВ", при этом выходные параметры (напряжение и ток) автоматически снижаются до нулевого значения. Для продолжения сварки выпрямитель необходимо выключить и повторно включить через 20 с.
В комплект поставки входят: выпрямитель, руководство по эксплуатации, упаковка.
По отдельному договору поставляются: маска и щиток для защиты сварщика; кабель с электрододержателем длиной 3 м сечением 16 мм2;
кабель с электрододержателем длиной 8 м сечением 25 мм2; кабель для сварки длиной 3 м сечением 16 мм2; кабель для сварки длиной 8 м сечением 25 мм2; провод, заземляющий длиной 3 м; провод, заземляющий длиной 4 м; пульт дистанционного управления.
