Выпрямитель сварочный бытовой ВСБ-101У3
Общие сведения

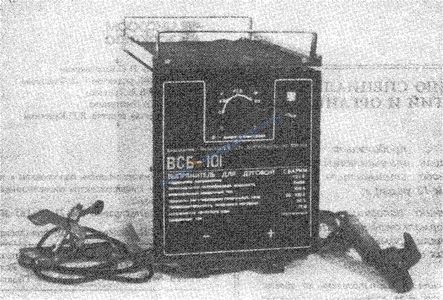

Переносной выпрямитель (см. рисунок) предназначен для ручной дуговой сварки штучными электродами низкоуглеродистых и низколегированных сталей. Изготавливается для ремонтных сварочных работ в мастерских, гаражах, помещениях нежилого фонда.
ВСБ-101У3:
В - выпрямитель;
С - сварочный;
Б - бытовой;
10 - номинальный сварочный ток в десятках ампер;
1 - номер модификации;
У3 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Работа в закрытых помещениях или под навесом.
Высота над уровнем моря не более 1000 м.
Температура окружающкго воздуха от минус 40 до 40°С.
Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров, разрушающих металлы и изоляцию.
Техника безопасности по ГОСТ 12.2.007.8-75.
Выпрямитель соответствует ТУ16-91 ДЦИЖ.683151.001 ТУ.
ТУ 16-91 ДЦИЖ.683151.001 ТУ
Номинальное напряжение однофазной питающей сети, В - 220 Номинальный сварочный ток, А - 100 Продолжительность включения нагрузки при номинальном токе и цикле 5 мин, ПН, % - 20 Пределы регулирования сварочного тока, А - 65-100 Число ступеней регулирования сварочного тока - 3 Потребляемая мощность, кВ·А, не более - 8 Рабочее напряжение при номинальном сварочном токе, В - 24 Напряжение холостого хода, В - 80 Габаритные размеры, мм - 290x470x400 Масса, кг - 50
Гарантийный срок - 2 года со дня ввода выпрямителя в эксплуатацию.
Выпрямитель состоит: из корпуса, внутри которого расположены магнитопроводы с обмотками, крепление сетевого, сварочного и монтажных проводов, переключатель ступеней, блок диодов и блок конденсаторов.
Выпрямитель имеет падающие внешние характеристики, необходимые для ручной дуговой сварки штучными электродами.
Выпрямитель понижает напряжение сети до величины, необходимой для производства сварочных работ. Обеспечивает легкое зажигание и устройчивое горение дуги.
Регулирование сварочного тока производится переключателем ступеней, имеющим нулевое положение для отключения вторичного напряжения.
Охлаждение выпрямителя - воздушное, естественное.
В комплект поставки входят: выпрямитель со сварочными проводами и проводами для подключения к сети; щиток сварщика;
электрододержатель; струбцина для присоединения к свариваемой детали;
электроды (25 шт.); комплект эксплуатационной документации.
