Аппарат сварочный универсальный типа АСУ-301 У3
Общие сведения

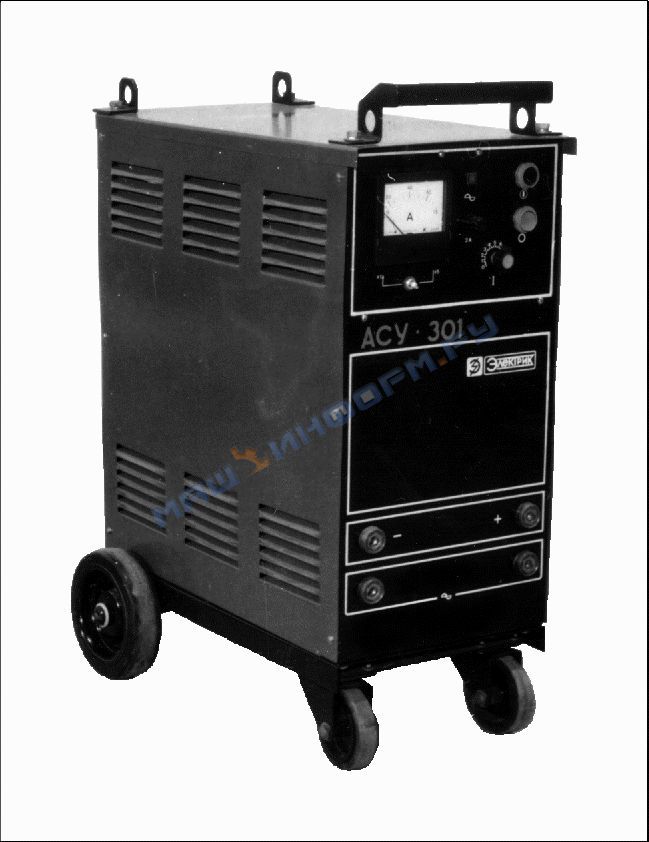

Аппарат сварочный универсальный типа АСУ-301 У3 (см. рисунок) предназначен для ручной дуговой сварки штучными электродами на постоянном и переменном токах деталей из малоуглеродистых и низколегированных сталей.
Используется для резки штучными электродами, а также воздушно-дуговой строжки угольным электродом.
Структура условного обозначения
АСУ-301 У3:
АСУ - аппарат сварочный универсальный;
30 - номинальный сварочный ток, десятки ампер;
1 - регистрационный номер.
У3 - климатическое исполнение (У) и категория размещения (3)
по ГОСТ 15150-69.
Условия эксплуатации
В закрытых помещениях.
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от минус 40 до 40°С.
Относительная влажность воздуха не более 80% при температуре 20°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию.
Эксплуатация выпрямителя осуществляется в соответствии с требованиями "Правил технической эксплуатации электроустановок", "Правил техники безопасности при эксплуатации электроустановок потребителей", стандартов системы безопасности труда и ГОСТ 12.3.003-86.
Аппарат соответствует требованиям ТУ 3441-024-05758322-94.
Нормативно-технический документ
ТУ 3441-024-05758322-94
Технические характеристики
Номинальное напряжение однофазной питающей сети, В - 380 Частота питающей сети, Гц - 50 Номинальный сварочный ток (действующее значение), А - 315 Диапазон регулирования сварочного тока, А - (60+10)-315 Регулирование сварочного тока - плавное Номинальная продолжительность нагрузки при длительности цикла сварки 5 мин, ПН, % - 60 Продолжительность непрерывной нагрузки в номинальном режиме, ч, не более - 2 Время, необходимое для остывания обмоток, ч, не менее - 1 Напряжение холостого хода, В, не более, при сварке: на переменном токе - 80 на постоянном токе - 100 Номинальное рабочее напряжение, В - 32,6 Диапазон регулирования рабочего напряжения, В - 22,4-32,6 Номинальная потребляемая мощность, кВ·А, не более - 25 КПД, %, не менее - 70 Уровень звука, дБА, не более - 80 Габаритные размеры, мм - 685x495x950 Масса, кг, не более - 215
Гарантийный срок эксплуатации - 1 год со дня продажи.
Конструкция и принцип действия
Аппарат состоит из силового трансформатора, блока диодов, блока аппаратуры, блока управления, сетевого автоматического выключателя, блока защиты от помех радиоприему, вентиляторов с приводными электродвигателями (см. рисунок).
Аппарат сварочный универсальный типа АСУ-301 У3
Все составные части аппарата смонтированы на основании и защищены кожухом.
Аппарат перемещается при помощи подъемных средств или колес.
Плавное регулирование сварочного тока осуществляется с блока аппаратуры.
Трансформатор - однофазный понижающий с подмагничивающим шунтом. Включение трансформатора в сеть производится пускателем с тепловым реле.
Силовой блок диодов собран по трехфазной мостовой схеме выпрямления, при этом два силовых плеча питаются от силовых обмоток трансформатора, а третье плечо - от реактивной обмотки шунта через конденсатор.
Вентиляторы предназначены для охлаждения трансформатора, блока диодов и приводятся во вращение двигателями, которые включаются в сеть пускателем.
На блоке аппаратуры с лицевой стороны аппарата расположены: амперметр для контроля сварочного тока; переключатель диапазонов сварочного тока; сигнальная лампа, указывающая на наличие напряжения на аппарате; кнопки "СТОП" и "ПУСК"; предохранитель; резистор регулирования сварочного тока; разъемы для подключения сварочных кабелей.
На блоке аппаратуры с задней стороны аппарата расположены: автоматический выключатель, осуществляющий включение аппарата в сеть и защиту его от коротких замыканий, к его выходным зажимам подключается блок защиты от помех радиоприему; разъем для подключения аппарата к питающей сети; зажим для заземления.
Регулирование сварочного тока осуществляется за счет плавного изменения тока в обмотке подмагничивания, нанесенной на магнитный шунт силового трансформатора. Обмотка питается от управляемого тиристорного выпрямителя, выполненного по однофазной двухполупериодной схеме выпрямления с нулевым выводом. Величина тока в обмотке зависит от угла отпирания тиристоров.
В комплект поставки входят: аппарат; комплект запасных частей и принадлежностей по ведомости ЗИП; паспорт.
