Агрегат выпрямительный ВАКСВ-25-80
Общие сведения
Агрегат выпрямительный ВАКСВ-25-80 предназначен для преобразования трехфазного переменного тока напряжением 380 В частотой 50 Гц в постоянный и применяется для питания электрической дуги при сварке в условиях умеренно холодного морского климата. ВАКСВ-25-80:
ВА - выпрямительный агрегат;
К - кремниевый;
СВ - сварочный;
25 - номинальная выходная мощность, кВт;
80 - напряжение зажигания, В.
Условия эксплуатации
Атмосферное давление от 93 до 133 кПа (от 700 до 1000 мм рт.ст.).
Температура окружающей среды от 1 до 40°С. Эпизодически допускается работа (5 периодов за год по 2 ч каждый) при температуре окружающей среды 60°С с соответствующим снижением Iном.
Допускается воздействие капель, падающих под углом 45° к горизонту с интенсивностью 0,4 мм/мин.
Наклоны до 45° в любую сторону.
Качка до 45° с периодом качки 16 с.
Агрегат соответствует требованиям ТУ 16-729.222-79.
Нормативно-технический документ
ТУ 16-729.222-79
Технические характеристики
Номинальное напряжение трехфазной питающей сети, В - 380
Частота питающей сети, Гц - 50
Линейный ток питающей сети, А, не более - 67
Потребляемая мощность, кВ·А, не более - 44,5
Номинальный сварочный ток, А - 450
Продолжительность включения, (ПВ), % - 60
Продолжительность цикла сварки, мин - 5
Диапазон регулирования сварочного тока, А - 80-450
Условное рабочее напряжение, В - 22-55
Напряжение зажигания, В, не менее - 80
Ток КЗ, А, не более - 650
Номинальная выходная мощность, кВт - 25
Коэффициент мощности в номинальном режиме, не менее - 0,74
КПД в номинальном режиме, %, не менее - 72
Масса, кг - 558+28
Агрегат обеспечивает:
регулирование уставки выходного (сварочного) тока при изменении напряжения питающей сети + 5% и частоты питающей сети + 2,5% номинального значения;
работу циклами по 5 мин с ПВ=60% при токе до 350 А длительно, а при токе от 350 до 450 А в течение 1 ч с последующим перерывом не менее 3 ч.
Показатели надежности:
средний ресурс до среднего ремонта 12 000 ч;
полный 90% ресурс 25 000 ч;
средний срок службы до среднего ремонта 6 лет;
полный 90% срок службы 10 лет;
вероятность безотказной работы за время 3000 ч не менее 0,94.
Гарантийный срок - 5 лет со дня ввода агрегата в эксплуатацию.
Гарантийный срок хранения - 3 года со дня изготовления агрегата.
Конструкция и принцип действия
Агрегат (рис. 1) выполнен в виде шкафа, обеспечивающего обслуживание с передней и боковых сторон.

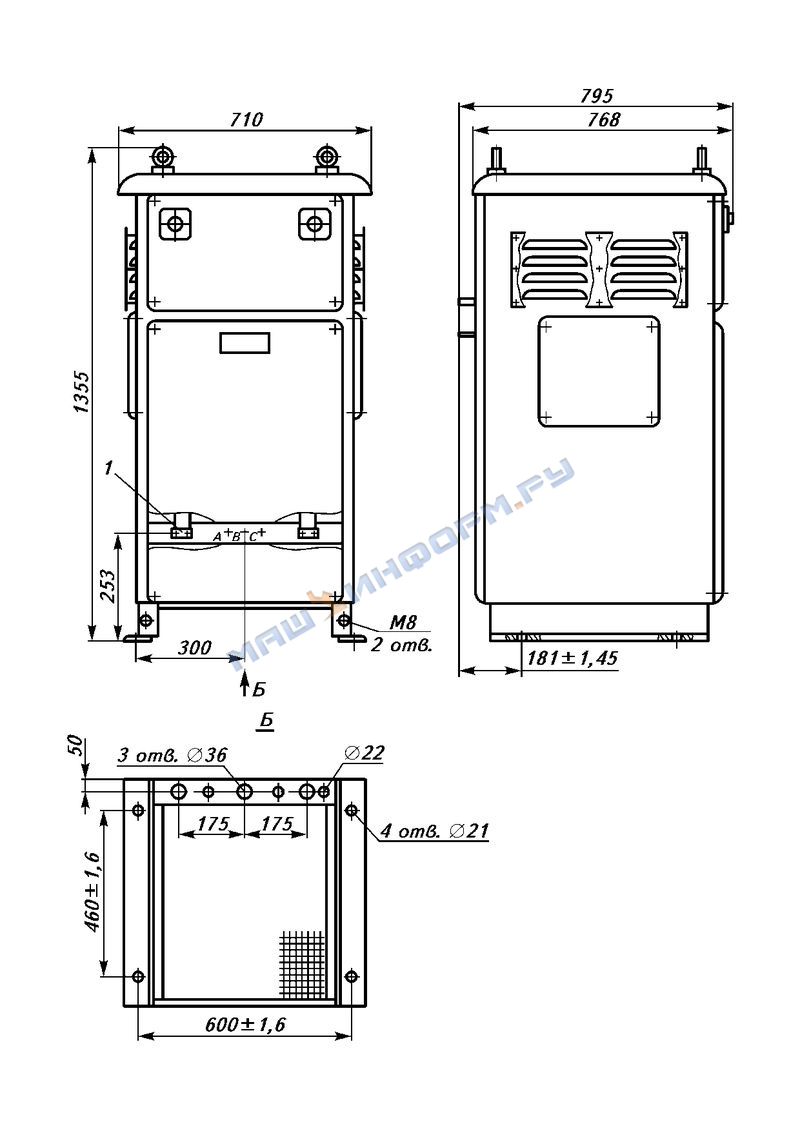

Общий вид, габаритные, установочные и присоединительные размеры агрегата ВАКСВ-25-80:
1 - зажим (2 шт.)
Выводы для присоединения кабелей расположены внизу с передней стороны шкафа.
Агрегат снабжен пультом дистанционного управления (ПДУ) с регулятором тока (рис. 2). Для подключения ПДУ в агрегате предусмотрены выводы.

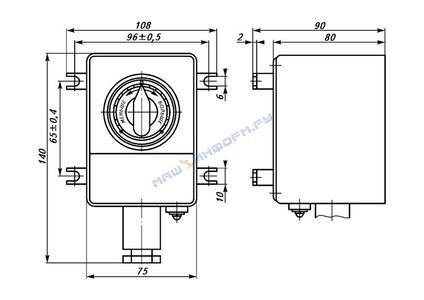

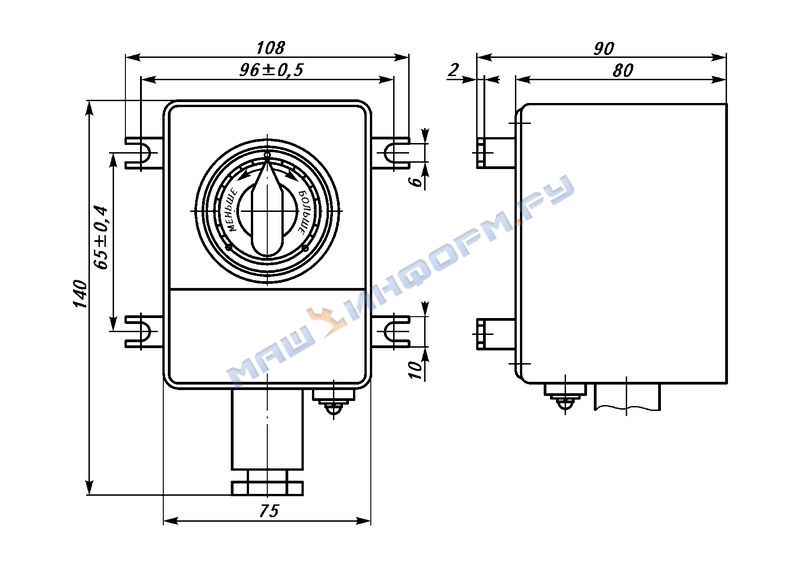

Общий вид, габаритные, установочные и присоединительные размеры пульта дистанционного управления.
Масса 1,1+0,05 кг
Агрегат имеет принудительное воздушное охлаждение с помощью вентилятора, входящего в состав агрегата.
В комплект поставки входят: сварочный агрегат, шланговый кабель длиной 100 м и сечением 70 мм2, ручной щиток сварщика, электрододержатель на ток 315 А с дополнительным проводом длиной 3 м и сечением 50 мм2, комплект одиночного ЗИП, техническое описание и инструкция по эксплуатации.
ПДУ в комплект поставки не входит и поставляется отдельно.
