Трансформаторы сварочные типов ТС-200 УХЛ4.2 и ТС-400 УХЛ4.2
Общие сведения
Трансформаторы типов ТС-200 УХЛ4.2 и ТС-400 УХЛ4.2 предназначены для питания однофазным переменным током одного сварочного поста при ручной дуговой сварке, резке и наплавке низкоуглеродистых сталей покрытыми электродами. ТС-Х УХЛ4.2:
ТС - трансформатор сварочный;
Х - максимальный сварочный ток, А (200; 400);
УХЛ4.2 - климатическое исполнение и категория размещения по
ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 4300.
Температура окружающей среды от 10 до 35°С.
Относительная влажность воздуха не более 60% при температуре 20°С.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.8-75.
Трансформаторы соответствуют требованиям ТУ 1.528.0349-92 (ТС-200) и 70283.003.00.000 ТУ (ТС-400).
Нормативно-технический документ
ТУ 1.528.0349-92;70283.003.00.000 ТУ
Технические характеристики
Основные параметры трансформаторов приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для трансформаторов типов | |
| ТС-200 УХЛ4.2 | ТС-400 УХЛ4.2 | |
| Номинальное напряжение питающей сети, В | 380 | |
| Частота питающей сети, Гц | 50 | |
| Номинальный сварочный ток, А | 160 | 315 |
| Номинальная продолжительность нагрузки ПН, % | 20 | |
| Продолжительность цикла сварки, мин | 5 | |
| Диапазон регулирования сварочного тока, А | 60–200 | 80–400 |
| Номинальное рабочее напряжение, В | 26 | 33 |
| Напряжение холостого хода, В, не более | 60 | |
| Потребляемая мощность, кВ·А | 10,5 | 21 |
| Габаритные размеры, мм | 645 ? 322 ? 425 | 645 ? 322 ? 475 |
| Масса, кг, не более | 70 | 100 |
Гарантийный срок - 1 год со дня продажи трансформатора.
Сварочные трансформаторы (рисунок) состоят из силового трансформатора, тиристорного блока и блока с аппаратурой управления. Все узлы помещены в кожух, состоящий из крышки и дна, снабженных металлической сеткой и отверстиями для естественного охлаждения силового трансформатора и тиристоров. На передней и задней части дна находятся входные и выходные гнезда подключения.

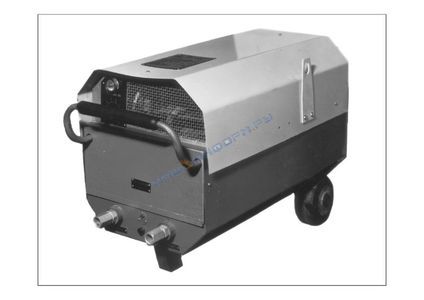

Внешний вид трансформаторов сварочных типов ТС-200 УХЛ4.2 и ТС-400 УХЛ4.2
Силовой однофазный трансформатор стержневого типа, сечение ярма и стержней - прямоугольные. На стержни помещены разнесенные первичные, вторичные и дежурная обмотки, между которыми в окне магнитопровода расположены неподвижные шунты. Стяжка верхнего ярма осуществляется консолями, нижнего - опорами.
Тиристорный блок содержит два тиристора с воздушным охлаждением и субблок формирователя импульсов, осуществляющий фазовое управление тиристорами.
На передней панели сварочного трансформатора расположены лампочка "Сеть" и резистор "Регулировка тока".
Для передвижения сварочный трансформатор снабжен колесами и ручкой. Напряжение питающей сети подается на силовой трансформатор. Дежурная обмотка подключена непосредственно к нагрузке, вторичная - через тиристорный регулятор, который осуществляет плавное регулирование сварочного тока за счет изменения угла отпирания тиристоров. Для осуществления фазового управления тиристорами применяется субблок формирователя импульсов. В комплект поставки входят: сварочный трансформатор и эксплуатационная документация.
