Трансформатор сварочный типа ТСГ-151У2
Общие сведения
Трансформатор типа ТСГ-151 У2 предназначен для проведения ручной дуговой сварке, резке и наплавке металлов толщиной от 1 до 8 мм на переменном токе покрытыми электродами диаметром 3 и 4 мм. ТСГ-151 У2:
ТСГ - трансформатор сварочный гаражный;
15 - номинальный сварочный ток, десятки ампер;
1 - номер модификации;
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
В помещении и на открытом воздухе под навесом.
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от минус 50 до 45°С.
Относительная влажность воздуха 80% при температуре 20°С.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Требования техники безопасности по ГОСТ 12.2.007.8-75.
Трансформатор соответствует требованиям ТУ 3441-003-00282160-93.
Нормативно-технический документ
ТУ 3441-003-00282160-93
Технические характеристики
Напряжение питающей сети, В - 220+10% Частота питающей сети, Гц - 50+2 Номинальный сварочный ток, А - 150 Номинальная продолжительность нагрузки, ПН, % - 20 Продолжительность цикла сварки, мин - 5 Диапазон регулирования сварочного тока - 100-150 Напряжение холостого хода, В, на ступенях: 1-й - 54+2 2-й - 70+2 Номинальное рабочее напряжение, В - 24+2 Номинальный первичный ток, А, не более - 38 соs j, не менее - 0,6 КПД, %, не менее - 70 Потребляемая мощность, кВт, не более - 6 Габаритные размеры, мм - 250x268x230 Масса, кг - 20
Гарантийный срок - 1 год со дня отгрузки трансформатора с предприятия - изготовителя.
Конструкция и принцип действия

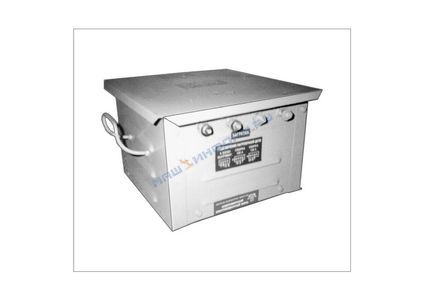

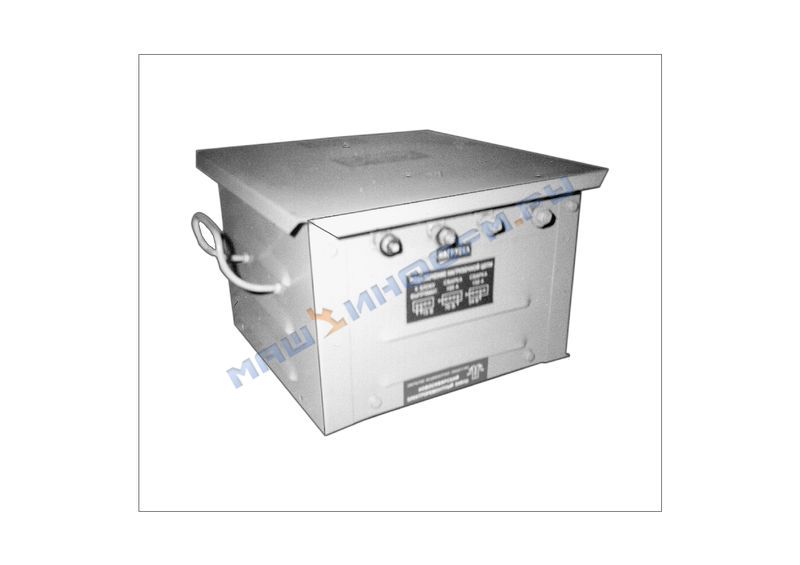

Трансформатор (рисунок) выполнен в виде компактного переносного прибора, основанием которого служит металлический каркас.
Регулирование сварочного тока ступенчатое и производится с передней панели трансформатора путем подсоединения сварочного кабеля к соответствующим отводам вторичной обмотки, выведенным на клеммную колодку. Зажимы доступны для обслуживания и защищены специальными щитками от случайного прикосновения к токоведущим частям и попадания посторонних предметов.
Для удобства работы на щитках расположена схема-рисунок с пояснениями необходимых переключений в нагрузочной цепи.
Для удобства переноски вручную, на корпусе трансформатора имеются две ручки.
В комплект поставки входят: сварочный трансформатор и паспорт.
