Трансформатор сварочный типа ТС-250У2
Общие сведения
Трансформатор специальный типа ТС-250 У2 предназначен для питания сварочной дуги переменным током при ручной дуговой сварке, резке и наплавке металла толщиной от 1 до 8 мм покрытыми электродами диаметром от 3 до 5 мм, а также для питания нагревателей различной мощности, в том числе нагревателей прессов для вулканизации конвейерных лент. ТС-250 У2:
ТС - трансформатор специальный;
250 - номинальный сварочный ток, А;
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
В помещении и на открытом воздухе под навесом.
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от минус 50 до 45°С.
Относительная влажность воздуха 80% при температуре 20°С.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Требования техники безопасности по ГОСТ 12.2.007.8-75.
Трансформатор соответствует требованиям ТУ 3441-003-00282160-93.
Нормативно-технический документ
ТУ 3441-003-00282160-93
Технические характеристики
Напряжение питающей сети, В - 380+10% Частота питающей сети, Гц - 50+2 Номинальный сварочный ток, А, при ПВ, %: 20 - 250 100 - 115 Диапазон регулирования сварочного тока, А - 90-250 Напряжение холостого хода, В - 60+2 Номинальное рабочее напряжение, В - 24 Номинальный первичный ток, А - 43 соs j, не менее - 0,55 КПД, % - 69 Габаритные размеры, мм - 424x438x348 Масса, кг - 38
Примечание. По желанию заказчика возможно изготовление трансформатора для работы от сети переменного тока напряжением 220 В.
Гарантийный срок - 1 год со дня отгрузки трансформатора изготовителем.
Конструкция и принцип действия

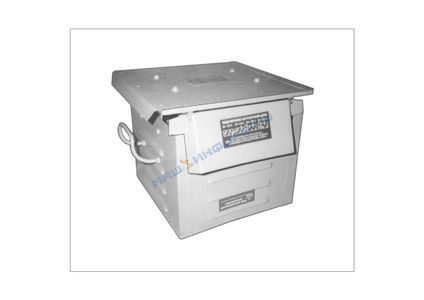

Трансформатор (рисунок) выполнен в виде компактного переносного прибора, основанием которого служит металлический каркас.
Регулирование сварочного тока ступенчатое и осуществляется переключением дополнительных обмоток при помощи металлической перемычки и подсоединением сварочного кабеля к выводам, расположенным на передней панели аппарата.
На задней стенке кожуха трансформатора имеется вход для сетевого кабеля.
Все необходимые переключения производятся согласно схеме переключений, укрепленной на верхней крышке трансформатора. Все зажимы доступны для обслуживания и защищены специальными подвижными щитками.
С целью улучшения охлаждения трансформатора на его кожухе имеются вентиляционные ребра.
Конструкция трансформатора позволяет производить его транспортирование любым видом транспорта. Для удобства переноски вручную на боковых стенках трансформатора имеются две ручки.
В комплект поставки входят: сварочный трансформатор и паспорт.
