Трансформатор сварочный типа ТДМ161-У2
Общие сведения
Трансформатор предназначен для ручной дуговой сварки, наплавки и резки на переменном токе металлических деталей при ремонте и изготовлении различных конструкций в условиях ремонтных мастерских и на предприятиях.
Может использоваться в качестве источника постоянного тока напряжением 12 В.
Структура условного обозначения
ТДМ161 У2:
ТД - трансформатор для дуговой сварки;
М - с механическим регулированием;
16 - номинальный сварочный ток, десятки ампер;
1 - номер модификации;
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающей среды от минус 30 до 40°С.
Относительная влажность воздуха не более 80% при температуре 20°С.
Степень защиты IР20 по ГОСТ 14254-96.
Требования техники безопасности по ГОСТ 12.2.007.0-75.
Трансформатор соответствует требованиям ЕИАЛ 683151.006 ТУ.
Технические характеристики
Номинальное напряжение питающей сети, В - 220 Частота питающей сети, Гц - 50 Номинальный сварочный ток, А - 80; 125; 160 Номинальная продолжительность нагрузки ПН, % - 20 Продолжительность цикла сварки, мин - 5 Номинальное рабочее напряжение, В, при номинальном сварочном токе, А: 80 - 23 125 - 25 160 - 26 Допустимое отклонение рабочего напряжения, % - +10 Напряжение холостого хода, В, не более - 80 Выпрямленное напряжение холостого хода, В, не менее - 12+2 Длительно допустимый выпрямленный ток в период работы трансформатора в режиме источника, А, не более - 30 Масса, кг - 42+5%
Конструкция и принцип действия
Трансформатор состоит из магнитопровода и обмоток, закрытых с четырех сторон панелями из изоляционного материала.
Ступенчатое регулирование сварочного тока осуществляется с помощью отпаек от обмоток. Величина его устанавливается с помощью перемычек на зажимах, находящихся на передней панели.
Для получения выпрямленного напряжения используется низковольтная обмотка, расположенная на одном стержне с первичной обмоткой, и выпрямители.
Защита от перегрузок осуществляется автоматическим выключателем.
Трансформатор имеет светосигнальное устройство.
Охлаждение трансформатора осуществляется через отверстие в боковых панелях.
Для обеспечения устойчивого горения дуги трансформатор выполнен с повышенным магнитным рассеянием.
Общий вид трансформатора представлен на рисунке.

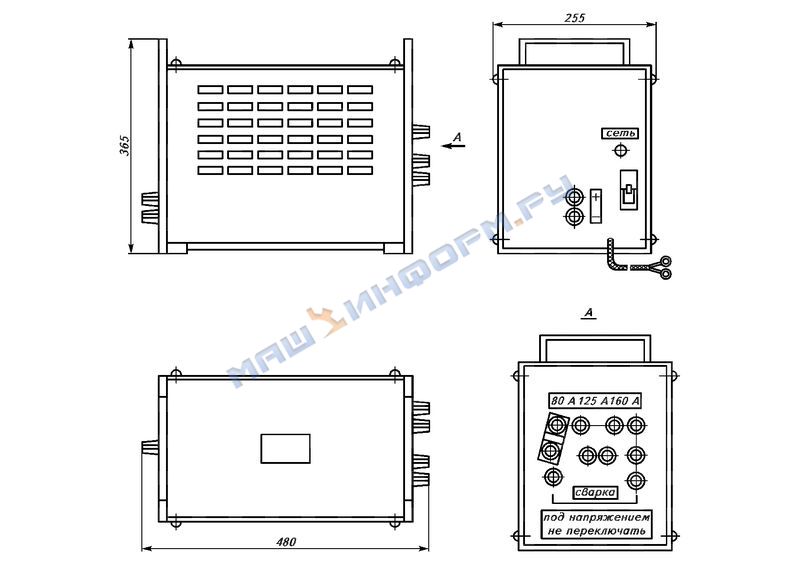

Общий вид и габаритные (максимальные) размеры сварочного трансформатора ТДМ161 У2
В комплект поставки входят: сварочный трансформатор, защитный щиток, электродержатель с кабелем, соединительный кабель, зажим, комплект ЗИП, паспорт.
