Трансформатор сварочный типа ТДМ-411 У2 "ТРАНС-3"
Общие сведения
Трансформатор сварочный, однопостовой, однофазный, передвижной типа ТДМ-411 У2 "ТРАНС-3" предназначен для ручной дуговой сварки на переменном токе малоуглеродистых и низколегированных сталей покрытым металлическим электродом марки АНО-4 по ГОСТ 9466-75 диаметром от 2 до 8 мм.
Трансформатор изготовляется для работы от сети переменного тока частотой 50 Гц, напряжением 380 В.
Структура условного обозначения
ТДМ-411 У2 "ТРАНС-3":
ТДМ - трансформатор для дуговой сварки с механическим
регулированием;
4 - номинальный сварочный ток, сотни А;
11 - регистрационный номер;
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89;
"ТРАНС-3" - торговая марка.
Условия эксплуатации
Температура окружающей среды от минус 10 до 40°С.
Относительная влажность до 80 % при температуре 20°С.
Окружающая среда невзрывоопасная, без агрессивных газов и паров, концентрация пыли в окружающей среде до 10 мг/м3.
Регулирование величины сварочного тока плавное. Погрешность шкалы не превышает + 10 %.
Требование техники безопасности по ГОСТ 95-75 и ГОСТ 12.2.007.8-75.
Класс защиты человека от поражения электрическим током 01 по ГОСТ 12.2.007.0-75.
Требования к механической прочности при транспортировании соответствуют группе 2, при хранении трансформаторов в упаковке - группе 1 по ГОСТ 23216-78; требования к климатической устойчивости при транспортировании соответствуют группе 7, при хранении - группе 1 по ГОСТ 15150-69. Количество трансформаторов в упаковке при транспортировании не должно превышать одного ряда.
Трансформаторы отвечают требованиям ГОСТ 95-77, ТУ 3-94 ЕВГИ.683151.003 ТУ, международному стандарту ISО 700.
Нормативно-технический документ
ТУ 3-94 ЕВГИ.683151.003 ТУ;ISО 700
Технические характеристики
Номинальный сварочный ток, А - 400 Номинальное рабочее напряжение, В - 36 Пределы регулирования сварочного тока, А: 1-я ступень - 50-240 2-я ступень - 140-400 Пределы регулирования рабочего напряжения, В: 1-я ступень - 20-30 2-я ступень - 26-36 Напряжение холостого хода, В, не более: 1-я ступень - 50 2-я ступень - 80 Максимальная потребляемая мощность, кВ·А, не более - 35 КПД, не менее - 0,53 Масса, кг, не более - 77
Номинальный режим работы трансформатора - повторно-кратковременный с ПВ = 10 % при цикле 5 мин по ГОСТ 183-79.
Допускается работа при колебаниях частоты питающей сети в пределах + 1 Гц, напряжения сети от -10 до +5% номинального значения, при этом отклонение выходных параметров не выходят з а рамки от -10 до +5 % их номинальных значений.
Степень защиты трансформатора от воздействий окружающей среды IР22 по ГОСТ 14254-80.
Класс изоляции трансформатора - Н по ГОСТ 8865-93.
Гарантийный срок - 2 года со дня ввода трансформатора в эксплуатацию, но не более 2,5 лет со дня отгрузки его с предприятия-изготовителя.
Конструкция и принцип действия
Внутри корпуса трансформатора расположены ярмо с обмотками, выдвижной шунт, крепление сетевого и сварочных проводов. На конце одного сварочного провода закреплен электрододержатель, на конце другого - зажимный контакт для крепления к свариваемому изделию.
Для защиты от общей нагрузки трансформатор снабжен термореле, отключающим сварочный ток, если он превышает максимум температурного уровня питающей сети.
Включение трансформатора осуществляется переключателем, установленным на корпусе. На корпусе расположена ручка регулировочного винта для изменения величины сварочного тока.

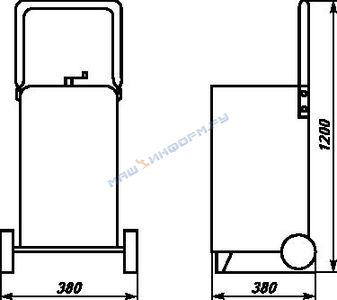

Габаритные размеры трансформатора представлены на рисунке.
Габаритные размеры (максимальные) сварочного трансформатора типа ТДМ-411 У2 "ТРАНС-3"
В комплект поставки входят: трансформатор, запасные части и принадлежности в соответствии с ведомостью ЗИП, паспорт.
