Трансформатор сварочный типа ТДЭ-250У2
Общие сведения
Трансформатор типа ТДЭ-250 У2 предназначен для ручной дуговой сварки наплавки и резки стальных конструкций толщиной от 1 до 8 мм покрытыми металлическими электродами диаметром от 3 до 5 мм. Используется в быту и на производстве.
Структура условного обозначения
ТДЭ-250 У2:
ТД - трансформатор для дуговой сварки;
Э - электронное регулирование сварочного тока;
250 - номинальный сварочный ток, А;
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
В помещении и на открытом воздухе под навесом.
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от минус 50 до 45°С.
Относительная влажность воздуха 80% при 20°С.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Не допускается эксплуатация трансформатора в особо опасных помещениях (внутри металлических емкостей, в колодцах, тоннелях, котлах и т.д.).
Требования техники безопасности по ГОСТ 12.2.007.8-75.
Трансформатор соответствует требованиям ТУ 3441-003-00282160-93.
Нормативно-технический документ
ТУ 3441-003-00282160-93
Технические характеристики
Напряжение питающей сети, В - 220+10%; 380+10% Частота питающей сети, Гц - 50+2 Номинальный сварочный ток, А, при напряжении питающей сети, В: 220 - 200 380 - 250 Номинальная продолжительность нагрузки, ПН, % - 20 Продолжительность цикла сварки, мин - 5 Способ регулирования сварочного тока - Плавное регулирование Диапазон регулирования сварочного тока, А, при напряжении питающей сети, В: 220 - (30-200)+10 380 - (90-250)+10 Номинальное рабочее напряжение, В, при напряжении питающей сети, В: 220 - 21 380 - 24 Напряжение холостого хода, В - 60-65 Потребляемая мощность, кВт, не более - 10 соs j, не менее - 0,7 КПД, %, не менее - 82 Габаритные размеры, мм - 250x420x350 Масса, кг, не более - 30
Гарантийный срок - 1 год со дня отгрузки с предприятия-изготовителя.
Конструкция и принцип действия
Трансформатор выполнен в виде переносного прибора, корпус которого представляет собой металлический каркас.
На задней панели кожуха трансформатора имеются три вывода и переключатель, позволяющие осуществлять необходимые переключения при работе трансформатора от сети напряжением 220 или 380 В.
На передней панели установлены клеммник с двумя выводами для подсоединения сварочного кабеля и два переключателя, предназначенные для регулирования сварочного тока. Все органы подключения и управления трансформатора доступны и легко обслуживаются. Случайное прикосновение и попадание посторонних предметов на токоведущие части трансформатора исключаются применением специальных подвижных щитков. Для улучшения охлаждения рабочих обмоток трансформатора на кожухе имеются вентиляционные ребра.
Для удобства переноски вручную на крышке трансформатора установлены две ручки.
Трансформатор может транспортироваться воздушным, железнодорожным, а также автомобильным транспортом по дорогам с асфальтовым и бетонным покрытием до 1000 км, по булыжным и грунтовым дорогам до 25 км со скоростью до 40 км/ч без специальной упаковки в закрепленном положении.
Внешний вид трансформатора приведен на рисунке.

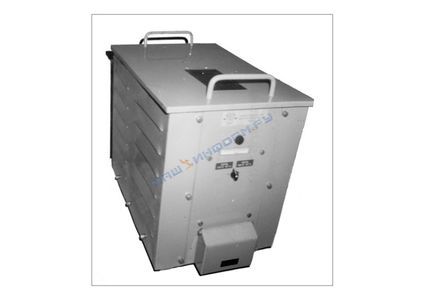

Внешний вид трансформатора сварочного типа ТДЭ-250 У2
В комплект поставки входят: сварочный трансформатор и паспорт.
