Трансформатор сварочный ТДМ-501 и У2
Общие сведения
Трансформатор ТДМ-501 и У2 предназначен для питания одного сварочного поста переменным током при ручной дуговой сварке, резке и наплавке металлов покрытыми металлическими электродами.
Структура условного обозначения
ТДМ-501 и У2:
ТД - трансформатор для дуговой сварки;
М - с механическим регулированием сварочного тока;
50 - номинальный сварочный ток, десятки А;
1 - номер модификации;
и - обозначение регистрации на ЗАО "ИСКРА";
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
На открытом воздухе под навесом.
Температура окружающей среды от минус 40 до 40°С.
Относительная влажность воздуха не более 80% при температуре 15°С.
Степень защиты IР22 по ГОСТ 14254-96.
Класс по способу защиты человека от поражения электрическим током 01 по ГОСТ 12.2.007.0-75.
Требования техники безопасности по ГОСТ 12.3.003-86.
Трансформатор соответствует требованиям ГОСТ 95-77. ГОСТ 95-77
Технические характеристики
Номинальное напряжение однофазной питающей сети, В - 380 Частота питающей сети, Гц - 50 Номинальный сварочный ток, А - 500 Пределы регулирования сварочного тока, А, в диапазонах: малых токов - 100-255 больших токов - 255-560 Номинальная продолжительность нагрузки (ПН), % - 40 Продолжительность цикла сварки, мин - 5 Номинальное рабочее напряжение, В - 40 Напряжение ХХ, В, в диапазонах: малых токов - 80 больших токов - 64 Режим работы - Повторно- кратковременный Расчетный первичный ток, А - 84 Потребляемая мощность, кВт, не более - 24,5 КПД, %, не менее - 85 Полный средний срок службы, лет, не менее - 5 Масса, кг, не более - 140
Зависимость сварочного тока от толщины свариваемого материала и диаметра электрода приведена в таблице.
Таблица
| Сварочный ток, А | Толщина свариваемого материала, мм | Диаметр электрода, мм |
| 90–120 | 3 | 3 |
| 90–120 | От 4 до 5 вкл. | 3 |
| 160–210 | 4 | |
| 160–210 | Св. 5 до 8 вкл. | 4 |
| 200–270 | 5 | |
| 160–210 | Св. 8 до 10 вкл. | 4 |
| 200–270 | 5 | |
| 250–320 | 6 | |
| 200–270 | Св. 10 до 14 вкл. | 5 |
| 250–320 | 6 | |
| 320–460 | 14 и более | 8 |
Гарантийный срок эксплуатации - 2 года со дня отгрузки изготовителем при условии соблюдения потребителем правил хранения и эксплуатации.
Трансформатор (рис. 1) представляет собой передвижную установку в однокорпусном исполнении с естественной вентиляцией.

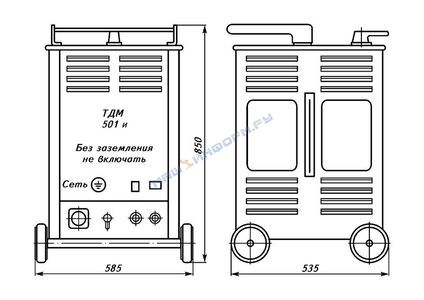

Общий вид и габаритные размеры трансформатора ТДМ-501 и У2
Трансформатор понижает сетевое напряжение до необходимого при сварке, формирует падающую внешнюю характеристику и обеспечивает регулирование сварочного тока в требуемых пределах.
Трансформатор состоит из следующих основных сборочных единиц: стержневого магнитопровода, цилиндрических первичных и вторичных обмоток, разбитых каждая на две катушки, переключателя диапазонов тока и кожуха.
Плавное регулирование сварочного тока производится перемещением подвижных обмоток (вторичных). При вращении рукоятки, находящейся сверху трансформатора, перемещаются вторичные катушки и тем самым изменяется расстояние между обмотками. Падающая внешняя характеристика у трансформатора получается благодаря увеличенному магнитному рассеянию, вызванному размещением первичной и вторичной обмоток на значительном расстоянии друг от друга.
Ступенчатое регулирование тока осуществляется переключением катушек первичных и вторичных обмоток с последовательного на параллельное соединение. Рукоятка переключателя диапазонов тока выведена на крышу.
Для указания значения сварочного тока служит стрелка. Отсчет сварочного тока производится по шкале, расположенной на боковине кожуха. Точность показаний шкалы + 7,5% максимального тока, указанного на шкале, и является ориентировочной, так как значение сварочного тока зависит от подводимого напряжения и длины дуги. Для более точной установки значения сварочного тока необходимо поменять амперметр.
Для удобства перемещения трансформатор снабжен четырьмя колесами и ручкой, а для подъема имеются скобы, расположенные на крышке кожуха.
Сетевые и сварочные провода к трансформатору подключаются через разъемы, расположенные с его лицевой стороны.
Внешние характеристики трансформатора имеют крутопадающую часть в зоне горения дуги со сравнительно небольшими кратностями тока КЗ (1,2-1,5 сварочного тока при номинальном рабочем напряжении), что необходимо для ручной дуговой сварки.
Трансформатор может работать в параллель с другими трансформаторами. На параллельно работающих трансформаторах должны быть установлены в одинаковые положения переключатели диапазонов и значения токов по шкале.
Электрическая принципиальная схема трансформатора приведена на рис. 2.

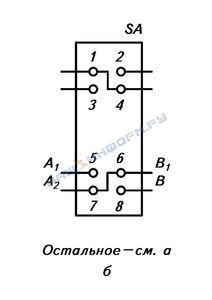

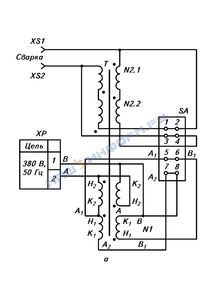

Электрическая принципиальная схема трансформатора ТДМ-501 и У2:
а - с параллельным соединением трансформаторных обмоток (для диапазонов больших сварочных токов);
б - с последовательным соединением трансформаторных обмоток (для диапазонов малых токов);
Т - трансформатор;
SA - переключатель;
XP - вилка;
XS1 и XS2 - панельные гнезда;
N1 - первичная обмотка;
N2.1 - вторичная обмотка;
N2.2 - дополнительная вторичная обмотка
В комплект поставки входят: сварочный трансформатор, щиток сварщика, магистральная вставка - 2 шт., электрододержатель, розетка, паспорт.
