Трансформатор сварочный ТДМ-257У2
Общие сведения

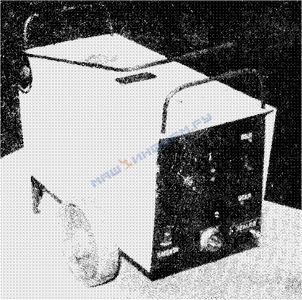

Трансформатор однофазный переносной (см. рисунок) предназначен для ручной дуговой сварки, резки и наплавки металлов покрытыми металлическими электродами диаметром от 1,6 до 5 мм. Имеет падающую внешнюю характеристику.
ТДМ-257У2:
ТДМ - тип трансформатора;
25 - номинальный ток в десятках ампер;
7 - регистрационный номер;
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543-70.
Работа в помещениях или под навесом.
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от минус 40 до плюс 40°С.
Относительная влажность воздуха при температуре плюс 15°С не более 80%.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию.
Техника безопасности по ГОСТ 12.2.007.8-75.
Трансформатор соответствует техническим условиям IДЯ.732.101 ТУ.
Номинальное напряжение однофазной питающей сети, В - 220 или 380 Номинальный сварочный ток, А - 250 Номинальная продолжительность нагрузки, ПН, % - 20 Продолжительность цикла сварки, мин - 5 Пределы регулирования сварочного тока, А - 90-250 Потребляемая мощность в номинальном режиме, кВт - 9,5 Номинальное рабочее напряжение, В - 30 Напряжение холостого хода, В - 65 Габаритные размеры, мм - 280x180x380 Масса, кг - 46
Гарантийный срок - 2 года со дня ввода трансформатора в эксплуатацию.
Трансформатор ТДМ-257У2 представляет собой понижающий трансформатор с падающей внешней характеристикой и увеличенным магнитным рассеянием, которое достигается при помощи подвижного магнитного шунта.
Падающая внешняя характеристика трансформатора обеспечивается за счет регулирования магнитных потоков рассеяния. С ростом потоков рассеяния индуктивное сопротивление вторичной обмотки трансформатора увеличивается, а напряжение на ее внешних зажимах уменьшается, так как магнитный поток рассеяния пропорционален сварочному току.
Высокая эластичность дуги гарантирует стабильность режима сварки.
Конструктивно трансформатор состоит из шихтованного магнитопровода стержневого типа, на стержнях которого установлен монолитный блок первичной и вторичной обмоток, залитых эпоксидным компаундом. На блоке обмоток через уплотнительные резиновые кольца установлены верхняя и нижняя алюминиевые крышки, которые надежно защищают выводы обмоток. Нижняя крышка одновременно является опорой трансформатора.
На верхней крышке расположены два разъема для подключения кабеля с электрододержателем и кабеля с зажимом. На нижней крышке имеется разъем для присоединения кабеля к питающей сети, а также болт заземления. Внутри крышки также имеется болт заземления для осуществления электрического контакта магнитопровода с крышкой.
Внутренние поверхности стержней магнитопровода и обращенные друг к другу поверхности блока обмоток образуют полость, в которой размещен магнитный шунт. Шунт изолирован от магнитопровода электроизоляционными прокладками. Положение шунта в пространстве между стержнями магнитопровода определяет долю магнитного потока, связанную только с первичной обмоткой трансформатора, а также и величину сварочного тока: чем больше выдвинут шунт, тем меньше сварочный ток.
В комплект поставки входят: трансформатор; маска сварщика или щиток; электрододержатель с гибким кабелем; кабель с зажимом для подключения к изделию; кабель для подключения к питающей сети;
вставки магистральные 2; комплект эксплуатационной документации.
