Трансформатор сварочный "СМОЛИК"
Общие сведения
Трансформатор "СМОЛИК" предназначен для питания однофазным переменным током одного сварочного поста при ручной дуговой сварке и резке металлов покрытыми электродами.
Структура условного обозначения
[0,16]:[ - ,0,0,3(10,1,16),(3,1,4),(65,1,16)] "СМОЛИК" - торговая марка
Условия эксплуатации
Климатические условия соответствуют климатическому исполнению и категории размещения У3 по ГОСТ 15150-69.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и 12.2.007.8-75.
Трансформатор соответствует требованиям ТУ ОС.008.00.00.000-94.
Нормативно-технический документ
ТУ ОС.008.00.00.000-94
Технические характеристики
Номинальное напряжение питающей сети, В - 220 Частота питающей сети, Гц - 50 Максимальный потребляемый ток, А, не более - 50 Потребляемая мощность, кВт, не более - 11 Режим работы - Перемежающийся Номинальная продолжительность нагрузки ПН, % - 20 Габаритные размеры, мм - 360x230x350 Масса, кг, не более - 36
Трансформаторы обеспечивают четыре режима работы, параметры которых приведены в таблице.
Таблица
| Режим работы | Напряжение холостого хода*, В | Номинальное рабочее напряжение*, В | Минимальное рабочее напряжение, В | Минимальный сварочный ток, А | Диаметр электрода, мм |
| 1 | 40 | 26 | 24 | 100 | 3 |
| 2 | 46,5 | 27 | 24,5 | 115 | |
| 3 | 53,5 | 28 | 27 | 175 | 4 |
| 4 | 60 | 3 (резка) |
* Допустимое отклонение напряжения холостого хода от –1 до +3 В, номинального рабочего напряжения от –1 до +2 В.
Гарантийный срок - 1,5 года со дня продажи, но не более 2 лет со дня отгрузки с предприятия-изготовителя.
Основные составные части трансформатора размещены на шасси и закрыты кожухом. Трансформатор опирается на четыре ножки. Ручка трансформатора предназначена для его переноски и хранения кабелей. Все кабели оконцованы и зафиксированы на кронштейнах. Силовой трансформатор конструктивно выполнен на влитом магнитопроводе и имеет две катушки. Регулирующее устройство выполнено на двух колодках. Переключение режимов осуществляется переключателем.

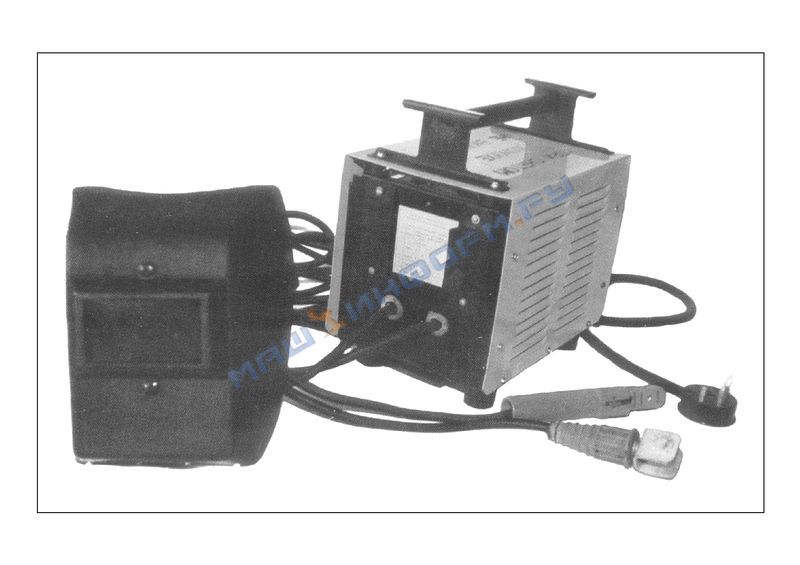

Внешний вид трансформатора приведен на рисунке.
В комплект поставки входят: сварочный трансформатор, щиток сварщика, кабель с электродержателем, кабель с зажимом, розетка 25 А, 220 В, переключатель, паспорт.
