Трансформатор сварочный бытовой ТСБ-145 У2
Общие сведения
Трансформатор ТСБ-145 У2 предназначен для сварки, наплавки и резки электрической дугой стальных деталей при ремонте и изготовлении различных конструкций.
Трансформатор обеспечивает глубину проплавления при сварке до 6 мм и резку стали толщиной до 5 мм включительно.
В трансформаторе предусмотрено использование штучных сварочных электродов диаметром 2, 3 и 4 мм всех марок. ТСБ-145 У2:
ТСБ - трансформатор сварочный бытовой;
145 - номинальный сварочный ток, А;
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающей среды от минус 30 до 40°С.
Относительная влажность воздуха не более 98% при температуре 25°С.
Требования техники безопасности по ГОСТ 12.2.007.8-75.
Трансформатор соответствует требованиям ТУ 16-93 ДШИБ.671112.001 ТУ.
Нормативно-технический документ
ТУ 16-93 ДШИБ.671112.001 ТУ
Технические характеристики
Напряжение питающей сети, В - 220+10%
Частота питающей сети, Гц - 50
Номинальный сварочный ток, А, на ступенях сварки: "60" - 60
"115" - 115
"145" - 145
Предельно допустимые значения сварочного тока, А, на ступенях сварки: "60" - 55-65
"115" - 110-125
"145" - 135-155
Номинальная продолжительность нагрузки (ПН), % - 20
Продолжительность цикла сварки, мин, в том числе: продолжительность сварки, мин, не более, на ступенях сварки: "60" - 5
"115" - 2
"145" - 1
продолжительность паузы, мин, не менее, на ступенях сварки: "60" - -
"115" - 3
"145" - 4
Рабочее напряжение, В - 22-25
Напряжение ХХ, В - 49
Режим работы - Повторно- кратковременный
Эквивалентный ток, потребляемый из сети, А, не более - 15
Средняя потребляемая мощность, кВт, не более - 1,8
Расход электроэнергии за 1 ч работы, кВт·ч, не более - 1,8
Габаритные размеры, мм - 320x220x340
Масса, кг - 21,5
Зависимость диаметра электрода от толщины кромок свариваемых деталей приведена в таблице.
Таблица
| Диаметр электрода, мм | Толщина кромок, мм | Ступень сварки |
| 1 | 1,5–2 | "60" |
| 2; 2,5 | 2–3 | "115" |
| 3; 4 | 3–5 | "145" |
Гарантийный срок эксплуатации - 1 год со дня продажи трансформатора при условии соблюдения потребителем правил хранения и эксплуатации.
Трансформатор ТСБ-145 У2 представляет собой понижающий трансформатор с падающей внешней характеристикой.

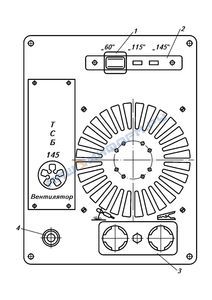

Панель управления трансформатора приведена на рис. 1.
Внешний вид панели управления трансформатора ТСБ-145 У2:
1 - замыкатель;
2 - пластмассовая панель переключателя;
3 - клеммная колодка;
4 - сигнальная лампа
Сварочный ток снимается с клеммной колодки с двумя винтовыми зажимами.
Ток сварки регулируется переключателем втычного типа. Замыкатель вставляют до упора в одно из гнезд пластмассовой панели, подключая тем самым соответствующую цепь к выходным зажимам клеммной колодки.
В колпачке электрододержателя имеется отверстие для электрода. Электрод закрепляется и освобождается вращением колпачка.
Трансформатор имеет вентилятор для принудительного охлаждения.
Электрическая принципиальная схема трансформатора приведена на рис. 2.
Электрическая принципиальная схема трансформатора ТСБ-145 У2:
Т - трансформатор;
С - конденсатор;
SA - переключатель;
М - вентилятор;
HL - сигнальная лампа;
XS - розетка;
ХР - вилка;
ХТ - клеммная колодка;
БК1-БК3 - выводы большой катушки трансформатора;
МК1-МК4 - выводы малой катушки трансформатора
В комплект поставки входят: сварочный трансформатор, щиток сварщика, электрододержатель с кабелем, зажим "крокодил" с кабелем длиной 3 м, розетка на 10 А, светофильтры С4 (Э1) и С5 (Э2) 2 шт.;
шлакоудалитель*; сигнальная лампа КМ 24-90 (запасная); сварочные электроды диаметром - 2 мм - 10 шт.; сварочные электроды диаметром 3 мм - 10 шт.; пробная стальная пластина; зажим - 2 шт.;
замыкатель, руководство по эксплуатации.
* Поставляется по желанию заказчика.
