Трансформатор сварочный бытовой типа ТСБ-135
Общие сведения
Трансформатор предназначен для ручной дуговой сварки на переменном токе малоуглеродистых сталей толщиной до 4 мм металлическими покрытыми электродами диаметром до 4 мм.
Трансформатор совместно с подключенным к нему выпрямителем может использоваться в качестве пускового устройства для облегчения пуска двигателя легкового автомобиля в холодное время года или при разряженной аккумуляторной батарее, а также - источника питания различных электроприборов с рабочим напряжением 12 и 24 В (электропаяльник, вулканизатор, лампа-переноска и т.п.). ТСБ-135:
ТСБ - трансформатор сварочный бытовой;
135 - номинальный сварочный ток, А.
Условия эксплуатации
В закрытых помещениях с естественной вентиляцией.
Климатическое исполнение и категория размещения УХЛ4 по ГОСТ 15150-69.
Температура окружающей среды от 0 до 40°С.
Относительная влажность воздуха не более 80% при температуре 25°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, паров бензина и химически активных веществ.
Трансформатор соответствует требованиям ТУ 16-92 ИВЕМ.671119.034 ТУ.
Нормативно-технический документ
ТУ 16-92 ИВЕМ.671119.034 ТУ
Технические характеристики
Номинальное напряжение однофазной питающей сети, В - 220 Частота питающей сети, Гц - 50 Номинальный сварочный ток, А, на ступенях регулирования: 1 - 55 2 - 75 3 - 100 4 - 135 Номинальная продолжительность нагрузки ПН, %, на ступенях регулирования: 1 - 100 2 - 65 3 - 35 4 - 20 Продолжительность цикла сварки, мин - 5 Напряжение холостого хода, В, не более, на зажимах: "СВАРКА" - 50 "ТРАНСФОРМАТОР" 0-13 В - 13,2 Потребляемый из сети ток, А, не более - 36 КПД, %, не менее - 60 Габаритные размеры, мм - 280x270x380 Масса, кг, не более - 27
Гарантийный срок - 1 год со дня продажи трансформатора через торговую сеть.
Конструкция и принцип действия
Трансформатор (рисунок) выполнен в виде переносного прибора, имеющего естественную вентиляцию.

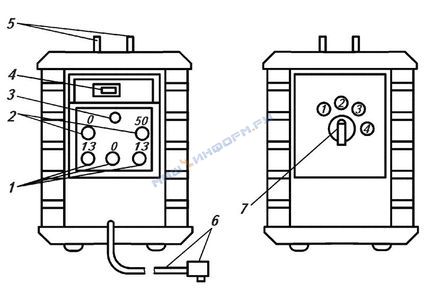

Общий вид сварочного трансформатора ТСБ-135:
1 - зажимы "ТРАНСФОРМАТОР";
2 - зажимы "СВАРКА";
3 - индикатор включения сети;
4 - автоматический выключатель "СЕТЬ";
5 - ручки для переноса;
6 - сетевой шнур с вилкой;
7 - переключатель сварочного тока
Внутри корпуса расположен собственно трансформатор, состоящий из магнитопровода и двух катушек. На верхней крышке имеются ручки для переноса. На боковых панелях размещены зажимы для подсоединения проводов, автоматический выключатель "СЕТЬ", индикатор включения сети и переключатель сварочного тока.
В комплект поставки входят: сварочный трансформатор, розетка, кабель с электродержателем, кабель с зажимом, защитный щиток, руководство по эксплуатации, упаковка.
