Трансформатор со встроенным выпрямителем для ручной дуговой сварки типа ТДМВ-300 У2
Общие сведения
Трансформатор типа ТДМВ-300 У2 предназначен для ручной дуговой сварки, резки и наплавки углеродистых и низколегированных сталей покрытыми металлическими электродами диаметром от 2 до 6 мм переменным или постоянным током.
Структура условного обозначения
ТДМВ-300 У2:
ТД - трансформатор для дуговой сварки;
М - с механическим регулированием сварочного тока;
В - со встроенным выпрямителем;
30 - номинальный сварочный ток, десятки ампер;
0 - регистрационный номер;
У2 - климатическое исполнение (У) и категория размещения (2)
по ГОСТ 15150-69.
Условия эксплуатации
В помещении или под навесом.
Температура окружающей среды от минус 40 до 40°С.
Относительная влажность воздуха 80% при температуре 15°С.
Степень защиты IР22 по ГОСТ 14254-96.
Класс нагревостойкости изоляции Н по ГОСТ 8865-93.
Техника безопасности по ГОСТ 12.3.003-86, пожаробезопасность - по ГОСТ 12.1.004-91.
Эксплуатация трансформатора также должна осуществляться в соответствии с "Правилами технической эксплуатации установок потребителей", "Правилами техники безопасности при эксплуатации электроустановок потребителей", "Правилами устройства электроустановок" и документацией, прилагаемой к трансформатору.
Запрещается эксплуатация трансформатора без заземления отдельными проводами корпуса и зажима сварочной цепи.
Не допускается проведение сварочных работ в замкнутых и труднодоступных пространствах без строгого соблюдения условий, приведенных в разделе 2 ГОСТ 12.3.003-86.
Трансформатор соответствует требованиям ТУ 16-95 ЕАИЛ.672116.001 ТУ.
Нормативно-технический документ
ТУ 16-95 ЕАИЛ.672116.001 ТУ Номинальное напряжение однофазной питающей сети частотой 50 Гц, В - 380 Номинальный сварочный ток, А: переменный - 300 постоянный - 230 Номинальная продолжительность нагрузки ПН, %, при номинальном сварочном токе: переменном - 60 постоянном - 80 Продолжительность цикла сварки, мин - 5 Пределы регулирования сварочного тока, А: переменного - 70-350 постоянного - 70-230 Номинальное рабочее напряжение при сварке переменным током, В - 32 Напряжение холостого хода при сварке, В: переменным током на ступенях: 1-й - 50 2-й - 70 постоянным током - 44 Потребляемая мощность, кВ·А, не более - 18 Масса, кг, не более - 100
Гарантийный срок - 2 года со дня ввода трансформатора в эксплуатацию.
Конструкция и принцип действия
Трансформатор выполнен в едином корпусе, который имеет жалюзи для вентиляции. В верхней части корпуса размещен трансформатор, в нижней - выпрямитель, дроссель и вентилятор.
На передней панели корпуса находятся токоуказательный механизм и зажимы для подсоединения сварочных проводов, на задней панели - сетевой выключатель, сигнальная лампа, сетевой провод и болт заземления.
Ручка регулировочного винта для изменения силы сварочного тока расположена сверху корпуса.
Наличие колес, ручек для перемещения и устройств для стропления позволяет легко транспортировать трансформатор.
Общий вид и габаритные размеры трансформатора приведены на рисунке.

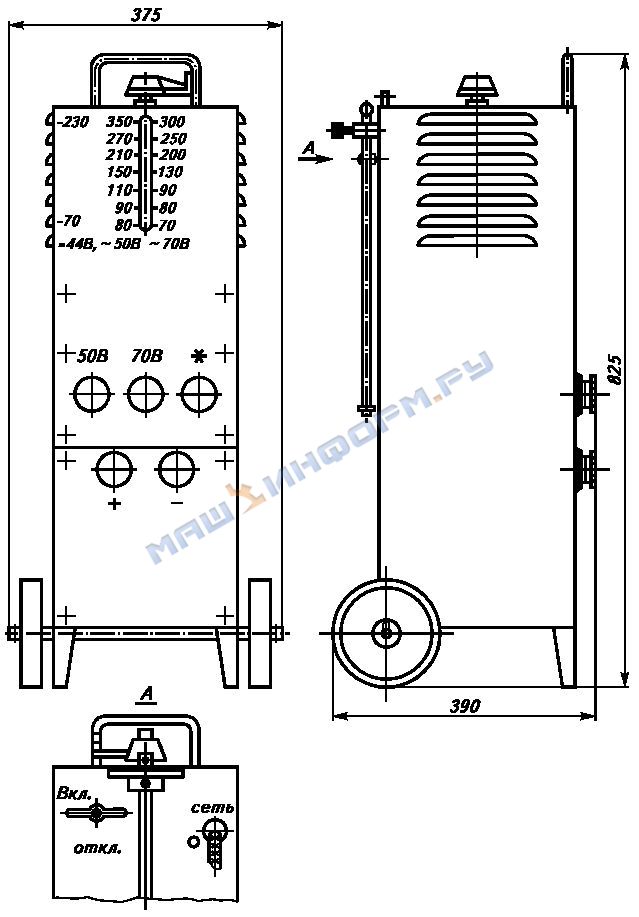

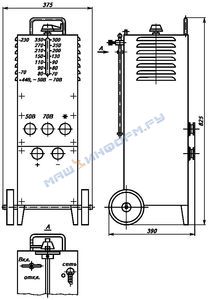

Общий вид и габаритные размеры трансформатора типа ТДМВ-300 У2
Трансформатор обеспечивает получение падающих внешних характеристик и двухступенчатое регулирование сварочного тока. Имеет повышенное магнитное рассеяние, которое достигается при помощи подвижного магнитного шунта, помещенного в окне магнитопровода трансформатора.
Падающая внешняя характеристика трансформатора обеспечивается за счет регулирования магнитных потоков рассеяния. С ростом потоков рассеяния индуктивное сопротивление вторичной обмотки трансформатора увеличивается, следовательно, падение напряжения в ней возрастает, а напряжение на ее внешних зажимах уменьшается.
Высокая эластичность дуги трансформатора гарантирует стабильность режима сварки, так как при увеличении ее длины и напряжения сварочный ток уменьшается незначительно и, наоборот, при уменьшении длины дуги и ее напряжения сварочный ток увеличивается незначительно.
В комплект поставки входят: трансформатор; электродержатель с гибким проводом длиной 3 м; наконечники - 2 шт.; выключатель автоматический; маска сварщика или щиток; паспорт.
