Трансформатор электросварочный бытовой ТЭБ 105 I УХЛ1
Общие сведения
Трансформатор электросварочный бытовой ТЭБ 105 I УХЛ1 (рис. 1.) предназначен для проведения сварочных работ на приусадебных и дачных электрифицированных участках, гаражах и т.п. с применением электродов диаметром 3 мм.
+ ТЭБ 105 I УХЛ1:
Т - трансформатор;
Э - электросварочный;
Б - бытовой;
105 - номинальный сварочный ток, А;
УХЛ - климатическое исполнение;
I - категория размещения.
Температура окружающего воздуха от минус 40 до 40°С.
Максимальная относительная влажность воздуха до 80% при температуре 25°С.
Техника безопасности по ГОСТ 27570.0-87.
Трансформатор соответствует I классу защиты человека от поражения электрическим током.
Сопротивление электрической изоляции токоведущих частей по отношению к частям корпуса трансформатора в холодном состоянии при номинальных климатических условиях не менее 2 МОм.
Электрическая изоляция в холодном состоянии выдерживает в течение одной минуты напряжение между токоведущими частями и частями корпуса 1250 В.
Превышение температуры рукоятки электрододержателя при работе не более 50°С.
Трансформатор укомплектован щитком защитным для индивидуальной защиты лица от воздействия опасных и вредных факторов (твердых частиц, искр, брызг расплавленного металла, ультрафиолетового и инфракрасного излучения, слепящей яркости видимого излучения).
Уровень радиопомех, создаваемых трансформатором, не более:
80 дБ - в диапазоне частот от 0,15 до 0,5 МГц;
74 дБ - в диапазоне частот свыше 0,5 до 2,5 МГц;
66 дБ - в диапазоне частот свыше 2,5 до 30 МГц.
Трансформатор соответствует требованиям ТУ16-89 ЖШТИ.671118.001ТУ.
ТУ 16-89 ЖШТИ.671118.001 ТУ
Напряжение питающей сети, В - 220+10%
Род тока - переменный
Номинальная частота питающей сети, Гц - 50
Номинальный сварочный ток, А, не менее - 105
Напряжение сварочной цепи: в режиме сварки, В, не более - 25
в режиме холостого хода, В, не менее - 50
Величина потребляемого тока: в режиме сварки, А, не более - 25
в режиме холостого хода, А, не более - 1
Ток короткого замыкания, А, не менее - 125
Масса трансформатора, кг, не более - 28
Габаритные размеры трансформатора (без кабелей), мм, не более: длина - 240
ширина - 170
высота - 280
Длина шнура питания, м - 5+0,5
Длина сварочных кабелей, м - 3+0,25
При работе трансформатора в номинальном режиме температура отдельных его частей не превышает:
обмотки (при измерении методом сопротивлений) - 135°С;
магнитопровода (при измерении температурным детектором) - 145°С.
Механическая прочность трансформаторов обеспечивает отсутствие повреждений и остаточных деформаций в обмотках и магнитопроводе при усилиях, возникающих при сварке и кратковременных (до пяти секунд) коротких замыканиях.
Требования надежности:
средняя наработка на отказ - не менее 1500 ч;
средний срок службы - не менее 5 лет.
Гарантийный срок эксплуатации трансформатора - 12 мес со дня продажи через торговую сеть.
Трансформатор выполнен в корпусе из электроизоляционного материала. В корпусе предусмотрены отверстия для вентиляции и ручка для переноски.
Трансформатор имеет шнур питания с вилкой штепсельной, зажим сварочного кабеля для крепления к плоской детали толщиной до 35 мм и электрододержатель, обеспечивающий быструю замену электрода без применения инструмента. В комплект поставки трансформатора входят розетка и защитный щиток. Схема подключения трансформатора приведена на рис. 2.

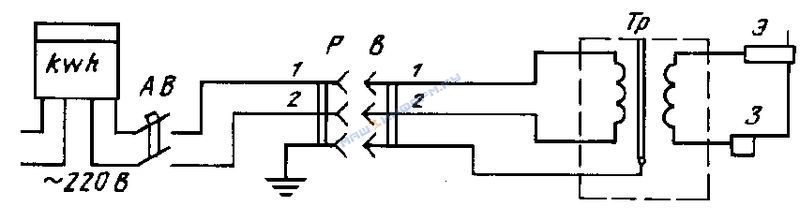

Схема подключения трансформатора:
кwh - счетчик электроэнергии;
АВ - автоматический выключатель;
Р - розетка; В - вилка;
Тр - трансформатор;
Э - электрододержатель;
З - зажим
Перед эксплуатацией трансформатора необходимо убедиться, что счетчик электроэнергии рассчитан на ток не менее 25 А, установить розетку, произвести подключение контактов 1 и 2 розетки к сети медным изолированным проводом сечением не менее 4 мм2, контакт розетки, обозначенный знаком "", подключить к заземлению медным проводом сечением не менее 1,5 мм2, закрепить электрод в электрододержателе, подсоединить зажим сварочного провода к свариваемой детали, включить вилку трансформатора в розетку, пользуясь защитным щитком, приступить к сварочным работам.
Режим работы трансформатора перемежающийся: при цикле 5 мин без отключения первичной обмотки от сети - 1 мин сварка, 4 мин - отдых. Нельзя допускать перегрев трансформатора.
В комплект поставки входят: трансформатор, руководство по эксплуатации, розетка, щиток защитный и упаковка. Условия транспортирования по группе 5 ГОСТ 15150-69.
Трансформаторы допускают транспортирование любым видом наземного, речного и воздушного закрытого транспорта в условиях, исключающих механические повреждения.
Срок пребывания в условиях транспортирования не более 3 мес.
Условия хранения 2 по ГОСТ 15150-69. Допускаются условия хранения 4 при сроке хранения до 3 мес.
При хранении и транспортировании установка ящиков более чем в один ряд по высоте не допускается.
