Трансформатор электросварочный бытовой ТЭБ 105 1 УХЛ1
Общие сведения
Трансформатор ТЭБ 105 1 УХЛ4 предназначен для проведения сварочных работ в бытовых условиях (на приусадебных и дачных электрифицированных участках, в гаражах и т. д.) покрытыми электродами диаметром 3 мм.
Структура условного обозначения
ТЭБ 105 1 УХЛ1:
ТЭ - трансформатор электросварочный;
Б - бытовой;
105 - номинальный сварочный ток, А;
1 - номер модификации;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Температура окружающего воздуха от минус 40 до 40°С.
Относительная влажность воздуха до 80% при температуре 25°С.
Класс по способу защиты человека от поражения электрическим током I по ГОСТ 27570.0-87.
Требования техники безопасности по ГОСТ 27570.0-87.
Трансформаторы соответствуют требованиям ТУ 16-89 ЖШТИ.671118.001 ТУ.
Нормативно-технический документ
ТУ 16-89 ЖШТИ.671118.001 ТУ
Технические характеристики
Напряжение питающей сети, В - 220+10% Род тока - Переменный Номинальная частота питающей сети, Гц - 50 Номинальный сварочный ток, А, не менее - 105 Напряжение сварочной цепи, В: в режиме сварки, не более - 25 в режиме ХХ, не менее - 50 Номинальная продолжительность нагрузки (ПН), % - 20 Потребляемый ток, А, не более: в режиме сварки - 25 в режиме ХХ - 1 Ток КЗ, А, не менее - 125 Температура отдельных частей трансформатора в номинальном режиме, при работе, °С, не более: обмотки (при измерении методом сопротивлений) - 135 магнитопровода (при измерении температурным детектором) - 145 рукоятки электрододержателя - 50 Сопротивление электрической изоляции токоведущих частей по отношению к частям корпуса трансформатора в холодном состоянии при номинальных климатических условиях, МОм, не менее - 2 Электрическая изоляция в холодном состоянии выдерживает в течение 1 мин напряжение между токоведущими частями и частями корпуса, В - 1250 Уровень радиопомех, создаваемых трансформатором, дБ, не более, в диапазоне частот, МГц: от 0,15 до 0,5 - 80 св. 0,5 до 2,5 - 74 св. 2,5 до 30 - 66 Габаритные размеры (без кабелей), мм, не более - 240x170x280 Масса, кг, не более - 28 Длина шнура питания, м - 5+0,5 Длина сварочных кабелей, м - 3+0,25
Механическая прочность трансформаторов обеспечивает отсутствие повреждений и остаточных деформаций в обмотках и магнитопроводе.
Показатели надежности:
средняя наработка на отказ не менее 1500 ч;
средний срок службы не менее 5 лет.
Гарантийный срок эксплуатации - 1 год со дня продажи трансформатора через торговую сеть.
Конструкция и принцип действия

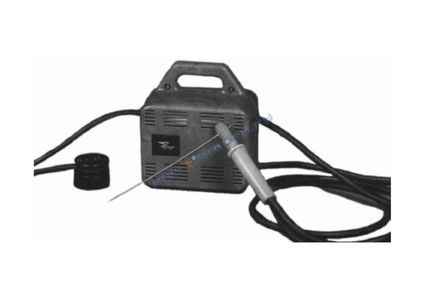

Трансформатор (рис. 1) выполнен в корпусе из электроизоляционного материала. В корпусе предусмотрены отверстия для вентиляции и ручка для переноски.
Внешний вид трансформатора ТЭБ 105 1 УХЛ1
Трансформатор имеет шнур питания со штепсельной вилкой, зажим сварочного кабеля для крепления к плоской детали толщиной до 35 мм и электрододержатель, обеспечивающий быструю замену электрода без применения инструмента.
Схема подключения трансформатора приведена на рис. 2.
Схема подключения трансформатора ТЭБ 105 1 УХЛ1:
PI - счетчик электроэнергии;
QF - автоматический выключатель;
XS - розетка;
XP - вилка;
TV - трансформатор;
XT - зажим;
Э - электрододержатель
Перед эксплуатацией трансформатора необходимо убедиться, что счетчик электроэнергии рассчитан на ток не менее 25 А, установить розетку, произвести подключение контактов 1 и 2 розетки к сети медным изолированным проводом сечением не менее 4 мм2, контакт розетки, обозначенный знаком "", подключить к заземлению медным проводом сечением не менее 1,5 мм2, закрепить электрод в электрододержателе, подсоединить зажим сварочного провода к свариваемой детали, включить вилку трансформатора в розетку, пользуясь защитным щитком, приступить к сварочным работам.
Режим работы трансформатора перемежающийся; при цикле 5 мин без отключения первичной обмотки от сети: 1 мин - сварка, 4 мин - отдых. Нельзя допускать перегрев трансформатора.
В комплект поставки входят: трансформатор со сварочным кабелем, электрододержателем и струбциной, защитный щиток, розетка с силовым кабелем и вилкой, руководство по эксплуатации.
