Трансформатор для ручной дуговой сварки типа ТДМ-504 У2
Общие сведения
Трансформатор типа ТДМ-504 У2 предназначен для ручной дуговой сварки штучными электродами на переменном токе частотой 50 Гц малоуглеродистых и углеродистых сталей, а также для резки и наплавки металлов.
Структура условного обозначения
ТДМ-504 У2:
ТД - трансформатор для дуговой сварки;
М - с механическим регулированием сварочного тока;
50 - номинальный сварочный ток, десятки ампер;
4 - порядковый номер;
У2 - климатическое исполнение (У) и категория размещения (2)
по ГОСТ 15150-69.
Условия эксплуатации
В помещении или под навесом.
Атмосферное давление от 630 до 800 мм рт.ст..
Температура окружающей среды от минус 40 до 40°С.
Относительная влажность воздуха 80% при температуре 15°С.
Степень защиты IР22 по ГОСТ 14254-96.
Класс нагревостойкости изоляции Н по ГОСТ 8865-93.
Техника безопасности по ГОСТ 95-77 и ГОСТ 12.2.007.8-75.
Трансформатор соответствует требованиям ТУ 16-93 ЕАИЛ.672115.029 ТУ.
Нормативно-технический документ
ТУ 16-93 ЕАИЛ.672115.029 ТУ
Технические характеристики
Номинальное напряжение однофазной питающей сети частотой 50 Гц, В - 380 Номинальный сварочный ток, А - 500 Номинальная продолжительность нагрузки ПН, % - 40 Продолжительность цикла сварки, мин - 5 Пределы регулирования сварочного тока, А - 70-500 Номинальное рабочее напряжение, В - 40 Номинальный ток, потребляемый из сети, А - 91 Напряжение холостого хода, В, на ступенях: 1-й - 66 2-й - 79 Масса, кг, не более - 145
Гарантийный срок - 2 года со дня ввода трансформатора в эксплуатацию.
Конструкция и принцип действия
Трансформатор выполнен в однокорпусном исполнении с естественной вентиляцией.
Основными узлами трансформатора являются: магнитопровод, первичные и вторичные обмотки, механизм регулирования тока, токоуказательный механизм и переключатель диапазонов тока.
Магнитопровод стержневого типа собран из пластин электротехнической стали и стянут набором из вертикальных и горизонтальных швеллеров, скрепленных по углам четырьмя шпильками.
Обмотки трансформатора имеют по две катушки, расположенные симметрично на двух стержнях магнитопровода и намотанные алюминиевым проводом. Катушки первичной обмотки неподвижные и закреплены у нижнего ярма. Катушки вторичной обмотки подвижные. Попарное крепление первичных и вторичных катушек между собой и их изоляция от магнитопровода осуществляется обоймами, выполненными из термостойкой пластмассы. В верхнюю обойму вторичных катушек впрессована ходовая гайка.
Ходовой винт механизма регулирования тока вращается с помощью рукоятки, расположенной сверху трансформатора.
Катушки обмоток в диапазоне больших токов соединены параллельно, а в диапазоне малых токов - последовательно, при этом часть витков первичной обмотки отключается переключателем.

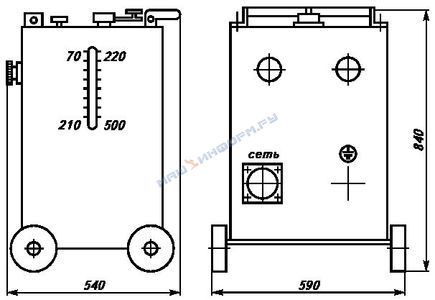

Общий вид и габаритные размеры трансформатора представлены на рисунке.
Общий вид и габаритные размеры трансформатора типа ТДМ-504 У2
ТДМ-504 У2 относится к группе специальных трансформаторов с повышенным электромагнитным рассеянием - подвижными обмотками.
Трансформатор преобразует напряжение сети в напряжение, необходимое для проведения сварочных работ, обеспечивает получение падающих внешних характеристик и плавно-ступенчатое регулирование сварочного тока.
В комплект поставки входят: трансформатор; электродержатель с гибким проводом длиной 3 м; наконечники - 2 шт.; маска сварщика или щиток; паспорт.
