Трансформатор для ручной дуговой сварки типа ТДМ-300 У2
Общие сведения
Трансформатор типа ТДМ-300 У2 предназначен для ручной дуговой сварки, резки и наплавки углеродистых и низколегированных сталей покрытыми электродами диаметром от 2 до 6 мм. ТДМ-300 У2:
ТД - трансформатор для дуговой сварки;
М - с механическим регулированием сварочного тока;
30 - номинальный сварочный ток, десятки ампер;
0 - регистрационный номер;
У2 - климатическое исполнение (У) и категория размещения (2)
по ГОСТ 15150-69.
Условия эксплуатации
В помещении или под навесом.
Температура окружающей среды от минус 40 до 40°С.
Относительная влажность воздуха 80% при 15°С.
Степень защиты IР22 по ГОСТ 14254-96.
Класс нагревостойкости изоляции Н по ГОСТ 8865-93.
Техника безопасности по ГОСТ 95-77 и ГОСТ 12.2.007.8-75.
Трансформатор соответствует требованиям ТУ 16-93 АМЕР.683151.003 ТУ.
Нормативно-технический документ
ТУ 16-93 АМЕР.683151.003 ТУ
Технические характеристики
Номинальное напряжение однофазной питающей сети частотой 50 Гц, В - 380 Номинальный сварочный ток, А - 300 Номинальная продолжительность нагрузки, ПН, % - 60 Продолжительность цикла сварки, мин - 5 Пределы регулирования сварочного тока, А - 70-325 Наибольший сварочный ток, А - 350 Номинальное рабочее напряжение, В - 32 Номинальный ток, потребляемый из сети, А - 43 Напряжение холостого хода, В, на ступенях: 1-й - 50 2-й - 70 Потребляемая мощность, кВ·А - 18 Масса, кг, не более - 67
Гарантийный срок - 2 года со дня ввода трансформатора в эксплуатацию.
Конструкция и принцип действия
Трансформатор состоит из кожуха, на котором крепится шихтованный магнитопровод с обмотками, подвижный магнитный шунт и механизм его перемещения.
На панелях кожуха расположены: сетевой выключатель, зажимы для подсоединения сетевого и сварочных проводов, токоуказательный механизм, болт заземления и жалюзи для вентиляции.
Внутри кожуха установлен вентилятор для принудительного охлаждения обмоток трансформатора.
Наличие колес, ручек для перемещения и устройств для стропления позволяет легко транспортировать трансформатор.
Общий вид и габаритные размеры трансформатора приведены на рисунке.

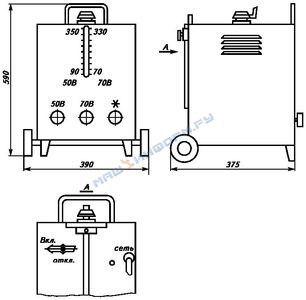

Общий вид и габаритные размеры трансформатора типа ТДМ-300 У2
Трансформатор обеспечивает получение падающих внешних характеристик и двухступенчатое регулирование сварочного тока. Имеет повышенное магнитное рассеяние, которое достигается при помощи подвижного магнитного шунта, помещенного в окне магнитопровода трансформатора.
Падающая внешняя характеристика трансформатора обеспечивается за счет регулирования магнитных потоков рассеяния. С ростом потоков рассеяния индуктивное сопротивление вторичной обмотки трансформатора увеличивается, следовательно, падение напряжения в ней возрастает, а напряжение на ее внешних зажимах уменьшается.
Высокая эластичность дуги трансформатора гарантирует стабильность режима сварки, так как при увеличении ее длины и напряжения сварочный ток уменьшается незначительно и, наоборот, при уменьшении длины дуги и ее напряжения сварочный ток увеличивается незначительно.
В комплект поставки входят: трансформатор; электродержатель с гибким кабелем длиной 3 м; наконечники - 2 шт.; маска сварщика или щиток; паспорт.
