Трансформатор для дуговой сварки ТДМ-2510 У3
Общие сведения
Трансформатор ТДМ-2510 У3 предназначен для питания сварочной дуги однофазным переменным током при ручной сварке.
Структура условного обозначения
ТДМ-2510 У3:
ТД - трансформатор для дуговой сварки;
М - с механическим регулированием сварочного тока;
25 - номинальный сварочный ток, десятки А;
10 - регистрационный номер;
У3 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
В закрытых помещениях.
Высота над уровнем моря до 1000 м.
Температура окружающего воздуха от минус 40 до 40°С.
Относительная влажность воздуха не более 80% при температуре 20°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию.
Эксплуатация трансформатора осуществляется в соответствии с требованиями действующих "Правил технической эксплуатации электроустановок", "Правил техники безопасности при эксплуатации электроустановок потребителей", стандартов системы безопасности труда и ГОСТ 12.3.003-86.
Трансформатор соответствует требованиям ТУ 3441-009-05758322-93.
Нормативно-технический документ
ТУ 3441-009-05758322-93
Технические характеристики
Основные параметры трансформатора приведены в таблице.
Таблица
| Наименование параметра | Номинальная продолжительность нагрузки (ПН), % | |
| 50 | 60 | |
| Номинальное напряжение однофазной питающей сети, В | 380 | |
| Номинальная частота питающей сети, Гц | 50 | |
| Номинальная потребляемая мощность, кВ·А, не более | 17 | |
| Номинальный сварочный ток, А | 250 | 230 |
| Номинальное рабочее напряжение, В | 30 | 29,2 |
| Пределы регулирования сварочного тока, А, в диапазоне: | 30–90 | |
| больших токов | 90–250 | 90–230 |
| Диапазон регулирования рабочего напряжения, В | 21,2–30 | 21,2–29,2 |
| Напряжение ХХ, В, не более в диапазоне: | 80 62,5 | |
| Продолжительность цикла сварки, мин | 5 | |
| КПД, % | 72 | |
| Уровень звука на рабочем месте оператора, дБА, не более | 80 | |
| Масса, кг, не более | 100 | |
Гарантийный срок - 1 год со дня ввода трансформатора в эксплуатацию, но не более 1,5 лет со дня отгрузки потребителю.
Трансформатор (рисунок) состоит из силового трансформатора с подвижными первичными катушками, переключателя диапазонов сварочного тока, вентилятора.

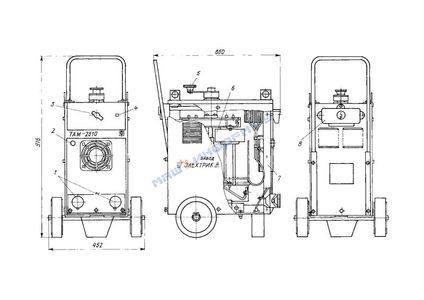

Общий вид и габаритные размеры трансформатора ТДМ-2510 У3:
1 - зажимы для подключения сварочных проводов;
2 - предохранитель для защиты двигателя вентилятора;
3 - переключатель диапазонов сварочного тока;
4 - сигнальная лампа;
5 - ручка для регулирования сварочного тока внутри диапазонов;
6 - силовой трансформатор;
7 - вентилятор;
8 - панель с зажимами для подключения трансформатора к питающей сети и заземления
Все составные части трансформатора смонтированы на основании, которое имеет два колеса и защищены кожухом. Для перемещения трансформатора предусмотрена ручка, а для подъема - пружины.
На лицевой панели трансформатора расположены: сигнальная лампа, переключатель диапазонов сварочного тока, предохранитель для защиты двигателя вентилятора, токовые зажимы для подключения сварочных проводов.
Для подключения трансформатора к питающей сети и заземления на задней стенке имеется панель зажимов с защитной крышкой.
Включение, выключение трансформатора и переключение диапазонов сварочного тока производятся переключателем, имеющим три положения: "30-90 А", "0" и "90-250 А".
Вентиляция трансформатора - воздушная принудительная. Вентилятор приводится во вращение двигателем.
При правильном направлении вентиляции поток воздуха засасывается в трансформатор со стороны лицевой панели и выбрасывается с задней стороны.
Трансформатор является источником питания переменного тока с падающими внешними характеристиками.
Напряжение, необходимое для процесса сварки, падающая внешняя характеристика трансформатора, необходимая для стабильного горения сварочной дуги, и регулирование сварочного тока обеспечиваются силовым трансформатором.
Трансформатор имеет два диапазона регулирования сварочного тока: диапазон малых токов - при соединении первичной и вторичной обмоток трансформатора последовательно, диапазон больших токов - при соединении первичной и вторичной обмоток параллельно.
Переключение диапазонов сварочного тока осуществляется переключателем диапазонов тока.
Плавное регулирование сварочного тока внутри каждого диапазона производится путем изменения расстояния между первичной и вторичной обмотками.
В комплект поставки входят: трансформатор, запасные части и принадлежности по ведомости ЗИП, эксплуатационная документация.
