Источник сварочный бытовой ИСБ-160М ("СВАРИС-160М")
Общие сведения
Сварочный бытовой источник предназначен для ручной дуговой сварки и резки переменным током сталей толщиной до 8 мм штучными электродами диаметром от 2 до 4 мм.
Источник может использоваться в сельскохозяйственных мастерских, гаражах, на станциях технического обслуживания, в бытовых условиях для выполнения самых различных операций при проведении строительных, ремонтных, сантехнических и других работ. ИСБ-160М:
ИСБ - источник сварочный бытовой;
160 - номинальный сварочный ток, А;
М - модернизированный.
Условия эксплуатации
По условиям эксплуатации источник относится к приборам, работающим под надзором.
Температура окружающего воздуха от минус 40 до 30°С.
Относительная влажность воздуха не более 75% при температуре 20°С.
Отсутствие в окружающей среде токопроводящей пыли и паров химически активных веществ, разрушающе действующих на изоляцию проводов.
Нетокопроводящие полы в месте сварки.
Отсутствие вблизи места сварки заземленных металлоконструкций, кроме самого свариваемого изделия.
Исполнение по степени защиты от влаги - незащищенное.
Запрещается эксплуатация источника внутри металлических емкостей, в колодцах, тоннелях и работа вне помещений при условиях повышенной влажности (дождь, снег, туман).
Для обеспечения пожарной безопасности необходимо обеспечить отсутствие вблизи места сварки горюче-смазочных материалов, ветоши, бумаги и т.д.
Технические характеристики
Номинальное напряжение питающей сети, В - 220
Допустимое отклонение напряжения питающей сети, % - от -15 до +10
Частота питающей сети, Гц - 50
Номинальный сварочный ток, А - 160
Номинальная продолжительность нагрузки ПН, % - 20
Длительность цикла сварки, мин - 5
Пределы регулирования сварочного тока, А, на ступенях: I (диаметр электрода 2 мм) - 70-80
II (диаметр электрода 2-3 мм) - 90-100
III (диаметр электрода 3 мм) - 120-130
IV (диаметр электрода 3-4 мм) - 150-160
Напряжение холостого хода, В, не более - 50
Номинальная потребляемая мощность, кВт, не более - 5,5
Расход электроэнергии за 1 ч работы (12 циклов), кВт·ч, не более - 1,44
Класс защиты от поражения электрическим током - I (дополнительная изоляция)
Масса (без принадлежностей), кг, не более - 24
Основными электродами, на которые рассчитан источник, являются МР-3 и ОЗС-4, которые пригодны для сварки углеродистых и низколегированных сталей, встречающихся в бытовой практике. Могут быть использованы электроды ОЗС-4, ОЗС-9, "Огонек" или электроды венгерского и чешского производства (ЕR-1, ЕS-1, ЕR-4-5, Е-42-16 и т.д.).
Диаметр электродов выбирается в зависимости от толщины свариваемого изделия и величины сварочного тока.
Гарантийный срок - 1 год со дня продажи источника через торговую сеть.
Конструкция и принцип действия
Сварочный бытовой источник выполнен в виде компактного переносного прибора. В верхней части съемной крышки имеются две ручки для переноса. Основанием источника служит металлический каркас, на котором размещены малогабаритный трансформатор и датчик-реле температуры. На передней панели размещены зажимы для сварки, сетевой автоматический выключатель и переключатель режимов работ.
Автоматический выключатель и датчик-реле температуры предохраняют источник от перегрузок в режиме сварки. На задней стенке имеются вход сетевого кабеля и скоба для намотки кабеля при переносе или хранении источника. На кожухе источника установлены две пломбы.

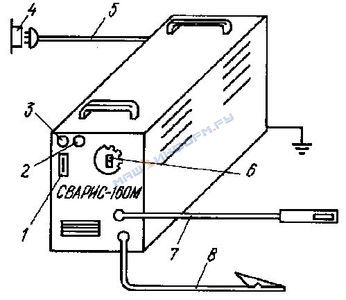

Общий вид источника и расположение органов управления приведены на рисунке.
Общий вид источника сварочного ИСБ-160М
1 - автоматический выключатель; 2 - индикация "Перегрузка";
3 - индикация "Сеть";
4 - розетка индивидуальная РШ-П-20-0-25/220 У4;
5 - сетевой шнур;
6 - переключатель ступеней сварочного тока;
7 - кабель с держателем электрода; 8 - кабель с зажимом
В комплект поставки входят: источник питания, кабель с держателем электрода, кабель с зажимом, щиток сварщика, розетка РШ-П-20-0-25/220 У4, руководство по эксплуатации.
