Агрегаты сварочные типов АДД-4004МВУ1 и АДД-4004МУ1
Общие сведения
Агрегаты сварочные типа АДД-4004МВУ1 и АДД-4004МУ1 предназначены для использования в качестве автономного источника питания одного поста при ручной дуговой сварке, резке и наплавке металлов постоянным током.
В состав агрегата АДД-4004МВУ1, в отличие от агрегата АДД-4004МУ1, входят вспомогательный электрогенератор переменного тока напряжением 230 В частотой 50 Гц, предназначенный для питания электроинструмента, освещения и других потребителей, а также печь для сушки электродов.
Структура условного обозначения
АДД-4004М(В)У1:
АД - агрегат для дуговой сварки;
Д - обозначение типа приводного двигателя (дизель);
40 - номинальный сварочный ток, десятки А;
04 - номер модификации;
М - модернизированный;
В - обозначение наличия вспомогательного генератора
электропитания;
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
На открытом воздухе в полевых условиях. Не допускается эксплуатация в закрытых невентилируемых помещениях.
Температура окружающего воздуха от минус 45 до 40°С.
Относительная влажность воздуха до 80% при температуре 15°С.
Степень защиты IР22 по ГОСТ 14254-96.
Агрегаты соответствуют требованиям ТУ 3441-002-16516326-99.
Имеют сертификат соответствия № РОСС RU.МЕ27 ВО3603.
Нормативно-технический документ
ТУ 3441-002-16516326-99;РОСС RU.МЕ27 ВО3603
Технические характеристики
Сварочный генератор Тип - ГД4006У2 Номинальный сварочный ток, А - 400 Диапазон регулирования сварочного тока, А - 60-430 Напряжение ХХ, В - 80-90 Номинальная продолжительность нагрузки (ПН), % - 60 Приводной двигатель Тип дизеля - Д144(ВТЗ); Д133(ВТЗ) Мощность, кВт (л.с.) - 37(50); 33(45) Число цилиндров - 4; 3 Частота вращения, мин-1 - 1800; 2000 Охлаждение - Воздушное Расход топлива в номинальном режиме работы, кг/ч - 5,2 Печь для сушки электродов Размеры внутренней камеры, мм - 470x150x120 Наибольшая вместимость электродов, кг (пачек), не более - 25 (5) Температура в печи, °С - 160 Вспомогательный генератор электропитания Номинальная мощность, кВ·А - 2; 4 Номинальное напряжение, В - 230 Частота тока, Гц - 50 Частота вращения, мин-1 - 3000 Агрегат Емкость топливного бака, л - 120 Масса (без прицепа-шасси), кг: АДД-4004МВУ1 - 900 АДД-4004МУ1 - 830
Гарантийный срок - 1 год со дня ввода агрегатов в эксплуатацию, но не позднее 6 мес с момента выпуска агрегатов.
Конструкция и принцип действия
Основой агрегата является блок (рис. 1), образованный жестким фланцевым соединением приводного двигателя и сварочного генератора. Блок прикрепляется к раме через резиновые амортизаторы.

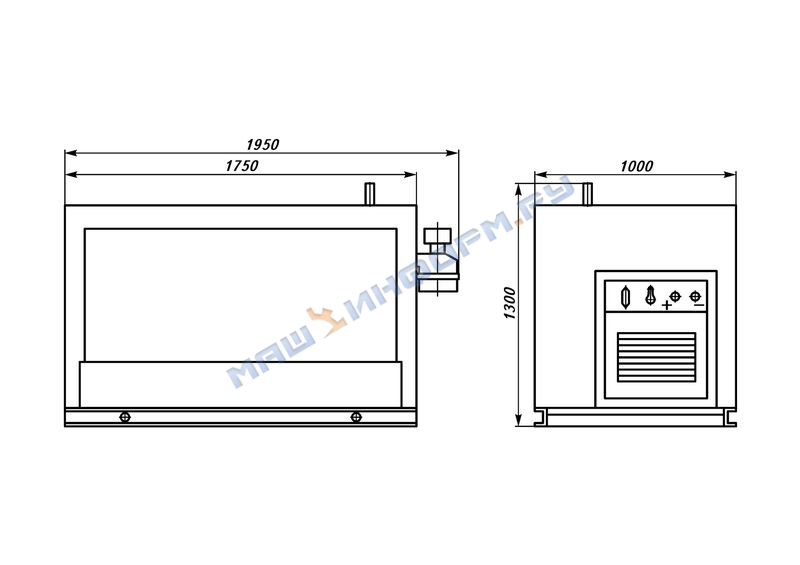

Общий вид и габаритные размеры агрегатов сварочных АДД-4004МВУ1 и АДД-4004МУ1
К раме также крепятся капот, пульт управления двигателем и вспомогательный генератор.
На капоте закреплены топливный бак, пульт управления вспомогательным генератором и фильтр очистки воздуха.
На двигателе закреплен глушитель или печь для сушки электродов.
Вращающий момент от приводного двигателя передается к сварочному генератору посредством пальцевой муфты, состоящей из двух полумуфт. Полумуфта двигателя закреплена на маховике и имеет четыре эластичных гнезда, в которых установлены пальцы-пластины полумуфты генератора, закрепленной на его валу.
Вращающий момент от приводного двигателя к вспомогательному генератору передается посредством ременной передачи (ремень А-1250 по ГОСТ 1284.1-89).
На панели управления двигателя установлены приборы контроля давления и температуры масла двигателя, амперметр для контроля величины зарядного тока. Подключение питания приборов осуществляется выключателем "ПРИБОРЫ".
Свеча накаливания, подогревающая воздух во впускном коллекторе двигателя, включается выключателем "СВЕЧА". Свечение спирали в окне "Контроль накала" показывает, что свеча достаточно разогрета и можно включать стартер (кнопка "ПУСК").
Лампа "РАЗРЯД БАТАРЕИ" сигнализирует о нерабочем состоянии зарядного генератора. При работающем двигателе горящая лампа означает также и обрыв ремня привода вентилятора охлаждения.
Капот предоставляет собой жесткую цельную сварную конструкцию в форме коробки без дна, к которой крепятся шторы и топливный бак. Капот надет на агрегат сверху и прикреплен к раме шестью болтами М12.
Капот сделан съемным для удобства обслуживания двигателя и генераторов.
Для снятия капота отсоединяют топливопровод от топливного бака, откручивают крепежные болты пульта управления вспомогательным генератором и болты крепления капота к раме, отсоединяют провод заземления капота и топливного бака.
Поднимают капот согласно схеме стропки. Масса капота со шторами и баком без топлива 170 кг.
Сушильная печь предназначена для поддержания электродов в сухом состоянии. Печь совмещена с глушителем шума выхлопа двигателя. Внутренняя камера полностью изолирована от выхлопных газов, тепло которых используется для нагрева.
Аккумуляторная батарея агрегатов находится в сухозаряженном состоянии (без электролита).
Батарея устанавливается на площадку рамы со стороны пульта управления вспомогательного генератора и притягивается к раме уголком через шпильки-крючки.
Сечение проводов, соединяющих батарею со стартером, не менее 35 мм2.
Для обеспечения надежного возбуждения в сварочном генераторе предусмотрено питание от источника постоянного тока напряжением 12 В (бортовая сеть сварочного агрегата) с компаундированием.
Электрическая принципиальная схема агрегатов приведена на рис. 2.
Электрическая принципиальная схема агрегатов сварочных АДД-4004МВУ1 и АДД-4004МУ1:
FU1 - плавкий предохранитель;
HL1 - сигнальная лампа;
К1 - реле включения стартера;
Р - указатель давления масла;
Т° - указатель температуры масла;
РА1 - амперметр;
SB1 - кнопочный выключатель;
SA1 и SA2 - выключатели;
R1 - спираль "Контроль накала";
R2 - добавочный резистор;
G1 - зарядный генератор дизеля;
ВР1 - датчик давления;
ВТ1 - датчик температуры масла;
Е1 - свеча накаливания;
GB1 - аккумуляторная батарея;
ХS1 - розетка;
М1 - стартер двигателя;
ДВС - двигатель внутреннего сгорания
В комплект поставки входят: сварочный агрегат, комплекты ЗИП к сварочному генератору и двигателю, паспорта к сварочному генератору, вспомогательному генератору (только для АДД-4004МВУ1) и сварочному агрегату, одноосный прицеп-шасси (по заказу), скоба для крепления фильтра, резиновая прокладка (2 шт), болт М8x35 ГОСТ 7796-70 (2 шт.), гайка М8 ГОСТ 5915-70 (2 шт.), шайба 8 ГОСТ 11371-78 (2 шт.), шайба 8 ГОСТ 6402-70 (2 шт.).
