Агрегат сварочный типа АДД-2003У2
Общие сведения
Агрегат сварочный типа АДД-2003У2 предназначен для использования в качестве автономного источника питания одного поста при ручной дуговой сварке штучными электродами.
Структура условного обозначения
АДД-2003У2:
АД - агрегат для дуговой сварки;
Д - обозначение типа приводного двигателя (дизель);
20 - номинальный сварочный ток, десятки А;
03 - номер модификации;
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от минус 45 до 40°С.
Относительная влажность воздуха до 80% при температуре 20°С.
На открытом воздухе при отсутствии прямого воздействия атмосферных осадков.
Агрегат соответствует требованиям ТУ 3441-006-16516326-2000.
Нормативно-технический документ
ТУ 3441-006-16516326-2000
Технические характеристики
Сварочный генератор Тип - ГД2501У2 Номинальная частота вращения, мин-1 - 3000 Номинальный сварочный ток при ПН=60%, А - 250 Диапазон регулирования сварочного тока, А - 60-300 Диапазон регулирования сварочного тока в данном агрегате (с двигателем В2Ч 8,2) 7,8 (ЧТЗ), А, при ПН=100% - 60-210 Приводной двигатель Тип дизеля - В2Ч 8,2/7,8 Мощность, кВт (л. с.) - 10,3 (14) Число цилиндров - 2 Частота вращения, мин-1 - 3000 Охлаждение - Воздушное Расход топлива при 50%-ной нагрузке, л/ч - 2,1 Пуск - Электростартером Агрегат Емкость топливного бака, л - 26 Емкость аккумуляторной батареи, А·ч - 60 Уровень шума при работе агрегата в номинальном режиме, дБА, не более - 80 Габаритные размеры, мм - 1400x660x900 Масса (без топлива), кг - 290
Гарантийный срок эксплуатации - 1 год со дня отгрузки агрегата изготовителем.
Конструкция и принцип действия
Основой агрегата является блок, образованный жестким фланцевым соединением приводного двигателя и сварочного генератора (рис. 1). Этот блок прикреплен к раме-основанию через резиновые амортизаторы.
Общий вид сварочного агрегата АДД-2003У2:
1 - сварочный генератор ГД2501У2;
2 - дизель В2Ч 8,2/7,8
На генераторе установлен топливный бак, под генератором на раме установлена сухозаряженная аккумуляторная батарея, предназначенная для пуска двигателя и питания возбуждения генератора.
Вращающий момент от приводного двигателя передается к сварочному генератору постоянно сцепленной пальцевой муфтой, состоящей из двух полумуфт. Полумуфта двигателя укреплена на маховике и имеет четыре эластичные гнезда, в которые вставляются пальцы-пластины полумуфты генератора.
На панели управления агрегата установлены следующие сигнальные лампы:
"t°" - загорается при недопустимом превышении температуры масла двигателя;
"Р" - загорается при недопустимом снижении давления масла двигателя;
"АКБ" - сигнализирует о неработающем зарядном генераторе и разряде аккумуляторной батареи.
Включение питания возбуждения генератора и электроцепи пуска и контроля двигателя осуществляется выключателем "ПИТАНИЕ".
Обмотка возбуждения сварочного генератора питается от бортовой сети агрегата, поэтому во избежание разряда аккумуляторной батареи, после остановки двигателя, питание отключается.
Стартер двигателя включается кнопкой "ПУСК" и работает при включенном положении выключателя "ПИТАНИЕ".
На панели управления также расположены зажимы "+" и "-" для подсоединения сварочных кабелей.
Электрическая принципиальная схема агрегата приведена на рис. 2.

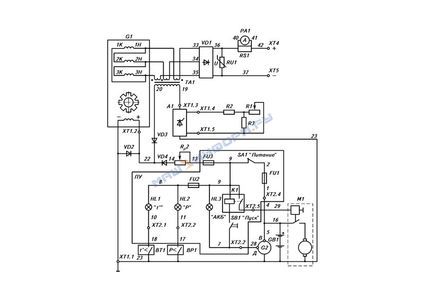

Электрическая принципиальная схема сварочного агрегата АДД-2003У2:
G1 - синхронный индукторный генератор;
ТА1 - трансформатор тока;
VD1 - выпрямительный блок;
VD2-VD4 - диоды;
RU1 - варистор;
PA1 - амперметр;
А1 - тиристорный регулятор тока;
R1 - переменный резистор;
Rр2 - подстроечный резистор (нихром на фарфоровом цилиндре);
R2, R3 - постоянные резисторы;
RS1 - измерительный шунт;
SA1 - выключатель;
SB1 - кнопочный выключатель;
FU1-FU3 - плавкие предохранители;
HL1-HL3 - сигнальные лампы;
К1 - реле включения стартера;
М1 - стартер двигателя;
ВТ1 - датчик температуры масла;
ВР1 - датчик давления;
G2 - зарядный генератор дизеля;
GB1 - аккумуляторная батарея;
ХТ1, ХТ2 - клеммные колодки на 5 контактов;
ХТ4, ХТ5 - сварочные зажимы;
ПУ - панель управления агрегатом
В комплект поставки входят: сварочный агрегат, комплекты ЗИП к сварочному генератору ГД-2501У2 и двигателю В2Ч 8,2/7,8, паспорта на сварочный генератор, двигатель и агрегат.
