Соединители штепсельные типов В6-008, В10-756, РС10-153 158, 159, 163, 393, 511, 512, 635, 646, 649, 830), РА10-154 (266, 382, 397, 638, 648, 826), У6-506 и У10-413
Общие сведения
Соединители штепсельные с заземляющим контактом и без него предназначены для присоединения к электрической сети переменного тока частотой 50 Гц приемников электрической энергии с нормируемым напряжением 250 В и номинальными токами 6 и 10 А.
Структура условного обозначения
ВХХ-ХХХ УХЛ4:
В - вилка штепсельная двухполюсная;
ХХ - номинальный ток, А (6, 10);
ХХХ - модификация: 008 - для 6 А, 756 - для 10 А;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89. РС10-ХХХ УХЛ4:
РС - розетка скрытой установки;
10 - номинальный ток, А;
ХХХ - модификация (153, 158, 163, 393, 511, 512, 635, 646,
649, 830);
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89. РА10-ХХХ УХЛ4:
РА - розетка открытой установки;
10 - номинальный ток, А;
ХХХ - модификация (154, 266, 382, 638, 648, 826);
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89. УХХ-ХХХ УХЛ4:
У - удлинитель;
ХХ - номинальный ток, А (6, 10);
ХХХ - модификация: 506 - для 6 А, 416 - для 10 А;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Высота над уровнем моря не более 2 000 м.
Группа эксплуатации в части воздействия механических факторов М1 (для розеток), М23 (для вилок и удлинителей) по ГОСТ 17516.1-84.
Класс защиты человека от поражения электрическим током: 0 - без заземляющего контакта, 1 - с заземляющим контактом по ГОСТ 12.2.007.0-75.
По технике безопасности соединители отвечают требованиям ГОСТ 7396-75.
Соединители отвечают требованиям ГОСТ 7396. 0-89, ГОСТ 7396.1-89, ТУ 3464-002-32476017-95 и комплекта конструкторской документации.
Транспортирование и хранение соединителей по ГОСТ 7396.0-89. Срок сохраняемости соединителей в упаковке предприятия-изготовителя - 2 года со дня отгрузки потребителям при соблюдении условий хранения и транспортирования.
Эксплуатация соединителей должна производиться в соответствии с "Правилами устройств электроустановок потребителей". ТУ 3464-002-32476017-95
Технические характеристики
Основные характеристики соединителей приведены в таблице.
Таблица
| Типоисполнение | Номинальный ток, А | Комбинация контактов | Вид присоединения провода | Масса, кг, не более |
| ВК41-15-101181-00Х4 ВК41-15-111181-00Х4 ВК41-15-102181-00Х4 | 2,5 | 1з 1з+1р 1з | Розеткой плоского втычного соединителя Винтом со специальной скобой | 0,021 0,022 0,024 |
| ВК41-19-101181-00Х4 ВК41-19-111181-00Х4 ВК41-19-102181-00Х4 | 6,3 | 1з 1з+1р 1з | Розеткой плоского втычного соединителя Винтом со специальной скобой | 0,021 0,022 0,024 |
| ВК41-21-101181-00Х4 ВК41-21-111181-00Х4 ВК41-21-102181-00Х4 | 10 | 1з 1з+1р 1з | Розеткой плоского втычного соединителя Винтом со специальной скобой | 0,021 0,022 0,024 |
Степень защиты от воздействия окружающей среды IР20 по ГОСТ 14254-80.
Электрическая прочность изоляции до 2 000 В.
Коммутационная износостойкость составляет более 50 000 переключений.
Гарантийный срок эксплуатации по ГОСТ 7396. 0-89.
Соединители состоят из розетки и вилки. Вилка состоит из силовых и заземляющего контактов, шайб, крышки и фланца.
Розетка состоит из основания, контактных зажимов и крышки. Розетка должна устанавливаться на плоскую опорную поверхность. Розетки имеют исполнения: без заземляющего и с заземляющим контактами, со шторкой и без нее (см. таблицу), открытой или скрытой установки.
В розетке присоединяются медные и алюминиевые провода сечением (2,5-6) мм2.
В вилке присоединяются медные многожильные провода номинальным сечением (2,5-4) мм2.
Контакты всех розеток выполнены из бронзы.
При соединении вилки с розеткой сначала соединяются заземляющие контакты, затем силовые.
Корпуса выполнены из современных пластмасс, в том числе из импортного АБС-пластика.
По дизайну соединители выпускаются пяти серий: "АННА", "АННА-УЮТ", "БЭЛЛА", "ГЛОРИЯ", "ВАЛЕНТИНА".
Серия "АННА" отличается универсальным жемчужно-белым цветом;
серию "АННА-УЮТ" отличает эффект крапчатой поверхности; серию "БЭЛЛА" - элегантные цветные рамки и сдержанность титаново-белого цвета;
элегантностью формы отличается серия" "ГЛОРИЯ", холодная сдержанность белого цвета легко сочетается в этой серии с классическим стилем "под красное дерево". По цветовому дизайну эта серия дополнена сериями "ГЛОРИЯ - Золотая осень" и "ГЛОРИЯ - Арктика". Серию "ВАЛЕНТИНА" отличает улучшенный европейский дизайн, удачный синтез формы, цвета и функциональности. Двухместные розетки дополняют основной ассортимент данной серии.
Удлинители представляют собой четырехместные розетки с выведенным шнуром длиной от 1,5 до 5 м.
Габаритные и установочные размеры приведены на рис. 1-22.
Общий вид, габаритные и установочные размеры вилки типа В6-008 УХЛ4.
Масса - не более 0,014 кг
Общий вид, габаритные и установочные размеры вилки типа В10-756 УХЛ4.
Масса - не более 0,0336 кг

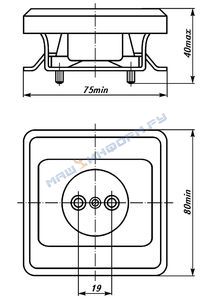

Общий вид, габаритные и установочные размеры розетки типа РС10-153 УХЛ4.
Масса - не более 0,080 кг
Общий вид, габаритные и установочные размеры розетки типа РС10-158 УХЛ4.
Масса - не более 0,080 кг
Общий вид, габаритные и установочные размеры розетки типа РС10-159 УХЛ4.
Масса - не более 0,086 кг
Общий вид, габаритные и установочные размеры розетки типа РС10-163 УХЛ4.
Масса - не более 0,065 кг
Общий вид, габаритные и установочные размеры розетки типа РС10-393 УХЛ4.
Масса - не более 0,090 кг
Общий вид, габаритные и установочные размеры розетки типа РС10-397 УХЛ4.
Масса - не более 0,090 кг
Общий вид, габаритные и установочные размеры розетки типа РС10-511 УХЛ4.
Масса - не более 0,086 кг
Общий вид, габаритные и установочные размеры розетки типа РС10-649 УХЛ4.
Масса - не более 0,086 кг
Общий вид, габаритные и установочные размеры розетки типа РС10-512 УХЛ4.
Масса - не более 0,086 кг
Общий вид, габаритные и установочные размеры розетки типа РС10-635 УХЛ4.
Масса - не более 0,086 кг
Общий вид, габаритные и установочные размеры розетки типа РС10-646 УХЛ4.
Масса - не более 0,086 кг
Общий вид, габаритные и установочные размеры розетки типа РС10-830 УХЛ4.
Масса - не более 0,115 кг
Общий вид, габаритные и установочные размеры розетки типа РА10-154 УХЛ4.
Масса - не более 0,050 кг
Общий вид, габаритные и установочные размеры розетки типа РА10-266 УХЛ4.
Масса - не более 0,050 кг
Общий вид, габаритные и установочные размеры розетки типа РА10-382 УХЛ4.
Масса - не более 0,090 кг
Общий вид, габаритные и установочные размеры розетки типа РА10-638 УХЛ4.
Масса - не более 0,066 кг
Общий вид, габаритные и установочные размеры розетки типа РА10-648 УХЛ4.
Масса - не более 0,066 кг
Общий вид, габаритные и установочные размеры розетки типа РА10-826 УХЛ4.
Масса - не более 0,11 кг
Общий вид, габаритные и установочные размеры удлинителя типа У6-506 УХЛ4.
Масса - не более 0,4 кг
Общий вид, габаритные и установочные размеры удлинителя типа У10-413 УХЛ4.
В комплект поставки входят: розетка с вилкой или удлинитель и паспорт в 1 экз. на каждую партию. По требованию заказчика допускается поставка розеток и вилок отдельно.
