Счетчики электрические типов СА3-И670М, СА3У-И670М, СА4-И672М, СА4У-И672М, СР4-И673М, СР4У-И673М, СА3-И677, СА4-И678, СР4-И679
Общие сведения
Счетчики представляют собой электроизмерительные приборы индукционной системы и предназначены для учета активной энергии переменного тока номинальной частотой 50 Гц.
Структура условного обозначения
СА3У-И670М:
СА - счетчик активной энергии;
3 - для трехпроводной сети;
У - универсальный;
И - индукционной измерительной системы;
670М - конструктивное исполнение. СР4-И679:
СР - счетчик реактивной энергии;
4 - для четырехпроводной сети;
И - индукционной измерительной системы;
679 - конструктивное исполнение.
Условия эксплуатации
Температура окружающего воздуха от 0 до 40°С.
Относительная влажность окружающего воздуха до 80% при температуре 25°С.
Только для стационарного монтажа в закрытых, легко доступных помещениях, не имеющих агрессивных паров и газов.
В помещениях, где возможны загрязнения и механические повреждения, монтаж счетчиков осуществляется в предохранительных шкафах.
На стенах или щитах, не подверженных вибрации, на высоте от пола 1,4-1,7 м.
Рабочее положение счетчиков в пространстве вертикальное, допускается отклонение от рабочего положения не более 1°.
Счетчики в процессе эксплуатации подлежат периодической государственной поверке. Поверка производится в соответствии с требованиями ГОСТ 8.259-77.
Монтаж, демонтаж, ремонт, поверка и клеймение счетчика должны производиться только специально уполномоченными организациями и лицами.
Счетчики типов СА3-И677, СА4-И678 и СР4-И679 соответствуют требованиям ТУ 25.01.392-75, а счетчики типов СА3-И670М, СА3У-И670М, СА4-И672М, СА4У-И672М, СР4-И673М и СР4У-И673М - требованиям ТУ 25.01.172-75.
Нормативно-технический документ
ТУ 25.01.392-75,ТУ 25.01.172-75
Технические характеристики
Тип, класс точности, подключение, номинальные ток и напряжение счетчиков активной энергии представлены в табл. 1, а реактивной энергии - в табл. 2.
Таблица 1
| Тип счетчика | Класс точности | Код по ОКП | Подключение | Номинальный ток, А | Номинальное линейное напряжение, В |
| СА3-И670М | 2,0 | 42 2831 0001 00 | Непосредственное | 5; 10 | 127; 220; 380 |
| 42 2832 0001 06 | Через трансформаторы тока и напряжения | Первичный: 5*; 10*; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000 | Первичное: 380; 500; 660; 3000; 6000; 10 000; 35 000 | ||
| Вторичный 5 | Вторичное 100 | ||||
| СА3-И670М | 2,0 | 42 2832 0001 06 | Через трансформаторы тока | Первичный: 10; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000 | 127; 220; 380 |
| Вторичный 5 | |||||
| СА3У-И670М | 2,0 | 42 2833 0001 01 | Через любые трансформаторы тока и напряжения | 1; 5 | 100; 127; 220; 380 |
| СА4-И672М | 2,0 | 42 2835 0001 02 | Непосредственное | 5; 10 | 220; 380 |
| 42 2836 0001 08 | Через трансформаторы тока | Первичный: 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000 Вторичный 5 | |||
| СА4У-И672М | 2,0 | 42 2837 0001 03 | Через любые трансформаторы тока | 5 | 220; 380 |
| СА3-И677 | 2,0 | 42 2831 0011 09 | Непосредственное | 5; 10; 20; 30; 50 | 127; 220; 380 |
| СА3-И677 | 2,0 | 42 2832 0015 00 | Через любые трансформаторы тока и напряжения | 1; 5 | 100; 127; 220; 380 |
| СА4-И678 | 2,0 | 42 2835 0011 00 | Непосредственное | 5; 10; 20; 30; 50 | 220; 380 |
| СА4-И678 | 2,0 | 42 2836 0002 07 | Через любые трансформаторы тока | 5 |
*Для напряжений 6000 В и выше
Таблица 2
| Тип счетчика | Класс точности | Код по ОКП | Подключение | Номинальный ток, А, при включении | Номинальное линейное напряжение, В, при включении | ||
| в трехпроводную цепь | в четырехпроводную цепь | в трехпроводную цепь | в четырехпроводную цепь | ||||
| СР4-И673М | 3,0 | 42 2845 0001 07 | Непосредственное | 5; 10 | 127; 220; 380 | 220; 380 | |
| СР4-М673М | 2,0 | 42 2846 0001 02 | Через трансформаторы тока | Первичный: 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000 Вторичный 5 | |||
| СР4-М673М | 2,0 | 42 2846 0001 02 | Через трансформаторы тока и напряжения | Первичный: 5*; 10*; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000 | Первичное: 380; 500; 660; 3000; 6000; 10 000; 35 000 | ||
| Вторичный 5 | Вторичное 100 | ||||||
| СР4У-И673М | 2,0 | 42 2847 0001 06 | Через любые трансформаторы тока и напряжения | 1; 5 | 5 | 100; 127; 220; 380 | |
| СР4-И679 | 3,0 | 42 2845 0011 06 | Непосредственное | 5; 10; 20; 30; 50 | 127; 220; 380 | ||
| СР4-И679 | 2,0 | 42 2846 0004 10 | Через любые трансформаторы тока и напряжения | 1; 5 | 5 | 100; 220; 380 | |
Потребляемая мощность при номинальном напряжении и номинальной частоте ни в одной из цепей напряжения не превышает значений, представленных в табл. 3.
Таблица 3
| Вид счетчика | Потребляемая мощность Р, не более, для классов точности | |||
| 2,0 | 3,0 | |||
| Вт | В·А | Вт | В·А | |
| Активной энергии | 1,5 | 6 5* | – | – |
| Реактивной энергии | 5,5 5* | 2 | 5,5 5* | |
*Для счетчиков с номинальным напряжением 380 В.
Максимальный ток, % номинального: для счетчиков, подключаемых через трансформаторы тока - 125
при номинальных токах 5, 10, 50 А - 200
при номинальных токах 20 и 30 А для счетчиков непосредственного включения - 250
Самоход диска счетчиков при отсутствии тока в последовательной цепи и при любом напряжении от 80 до 110% номинального - Отсутствует
Порог чувствительности счетчиков при номинальном напряжении и соs j=1, % номинального тока - 0,5
Масса, кг, не более: СА3-И670М, СА3У-И670М - 2,7
СА4-И672М, СА4У-И672М, СР4-И673М, СР4У-И673М - 3,2
СА3-И677 - 3,1
СА4-И678, СР4-И679 - 3,9
Систематическая составляющая относительной погрешности Dс счетчиков, нагруженных одинаково в каждой фазе и при симметричном трехфазном напряжении (с отклонением не более 2%), не превышает значений, указанных в табл. 4.
Таблица 4
| Значение тока | Коэффициент мощности соs j | Предел D с, % |
| 5% номинального | 1 | ±2,5 |
| От 10% номинального до максимального значения включительно | ±2 | |
| 10% номинального | 0,5 | ±2,5 |
| От 20% номинального до максимального значения включительно | ±2 |
Гарантийный срок - 1,5 года со дня ввода счетчиков в эксплуатацию.
Гарантийный срок хранения - 0,5 года с момента изготовления счетчиков.
Механизм счетчика, расположенный в прямоугольном цоколе, монтируется на литой стойке и закрывается кожухом.
Механизм счетчика состоит из вращающих элементов: двух - для счетчиков СА3-И670М, СА3У-И670М, СА3-И677; трех - для счетчиков СА4-И672М, СА4У-И672М, СР4-И673М, СР4У-И673М, СА4-И678, СР4-И679;
подвижной системы с двумя укрепленными на общей оси дисками и счетного механизма. На оси подвижной системы укреплен антисамоходный флажок. Тормозной момент создается двумя постоянными магнитами, регулируется перемещением магнитов к центру диска или от него, для чего необходимо ослабить винты, крепящие магнитный узел, и после регулировки надежно закрепить винты.
Для балансировки вращающих элементов счетчика на каждом из них имеется по два магнитных шунта-регулятора.
Регулировка на малых нагрузках производится регуляторами, имеющимися на каждом вращающем элементе.
Предварительная регулировка внутреннего угла сдвига магнитных потоков в каждом элементе осуществляется разрезанием короткозамкнутых витков.
Точная регулировка осуществляется с помощью проволочного сопротивления (шлейфа), припаянного к концам обмотки, имеющейся на сердечнике тока.
Универсальные счетчики имеют на лицевой стороне крышки добавочный щиток. На нем при установке счетчика в эксплуатацию наносят коэффициенты трансформации по току КI и напряжению К измерительных трансформаторов, в комплекте с которыми счетчик должен работать, а также наносится коэффициент К, равный произведению КI на К, на который нужно умножить показания счетного механизма, чтобы получить истинную учтенную счетчиком электроэнергию.
Нанесение коэффициента и опломбирование крышки осуществляется организациями и лицами, имеющими на это полномочия.
Счетчики реактивной энергии изготовляются со стопором обратного хода. По требованию заказчика со стопором могут изготовляться счетчики активной энергии. Наличие стопора на счетчике указывается на щитке счетного механизма знаком по ГОСТ 25372-82.
Включать счетчики необходимо в полном соответствии с их номинальными данными и разметкой обмоток, имеющейся как на зажимной коробке, так и на схеме, расположенной на внутренней стороне крышки зажимной коробки, а также соблюдать задаваемую последовательность фаз. Схемы включения счетчиков приведены на рис. 1-12 (Г - генератор, Н - нагрузка).
Схема непосредственного включения счетчиков типов СА3-И670М и
СА3-И677 с номинальным током до 10 А
Схема непосредственного включения счетчиков типов СА3-И677 на
номинальный ток свыше 20 А

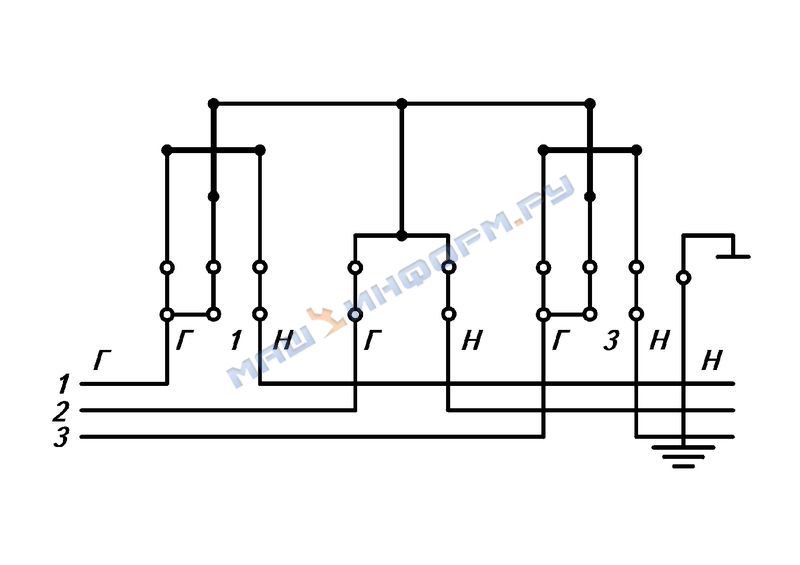

Схема включения счетчиков типов СА3-И670М, СА3У-И670М и СА3-И677
на номинальный ток до 5 А

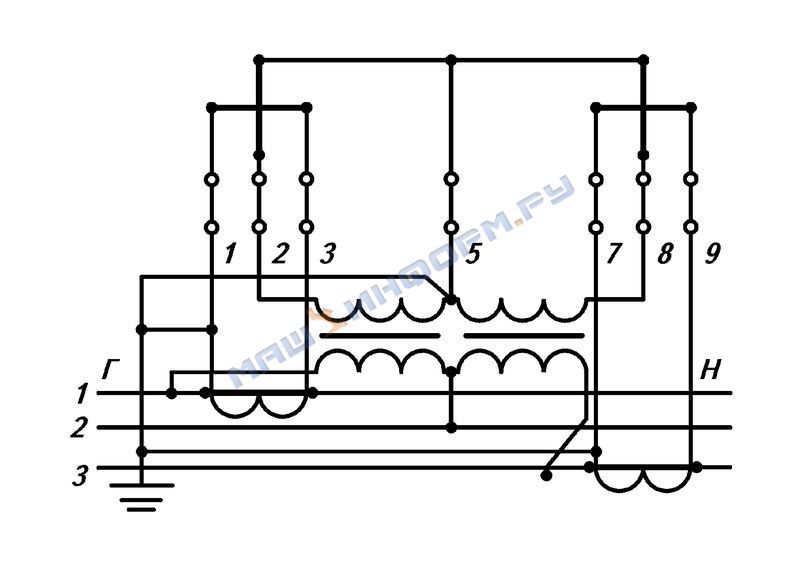

Схема включения счетчиков типов СА3-И670М, СА3У-И670М и СА3-И677
на номинальный ток 5 А через трансформаторы тока и напряжения в
трехпроводную сеть

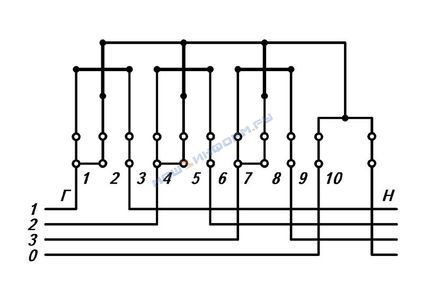

Схема непосредственного включения счетчиков типов СА-И672М и
СА4-И672 на номинальный ток до 10 А
Схема непосредственного включения счетчиков типа СА4-И678 на
номинальный ток свыше 20 А

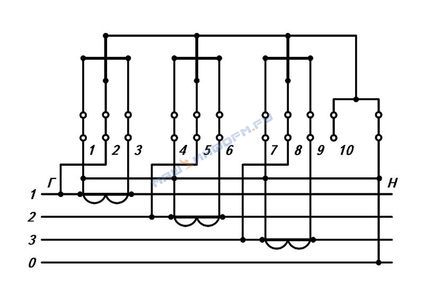

Схема включения счетчиков типов СА4-И672М, СА4У-И672М и СА4-И678
на номинальный ток до 5 А через трансформаторы тока
Схема непосредственного включения счетчиков типа СР4-И673М и
СР4-И679 на номинальный ток до 10 А в трехпроводную и
четырехпроводную сеть
Схема непосредственного включения счетчиков типа СР4-И679 на
номинальный ток свыше 20 А

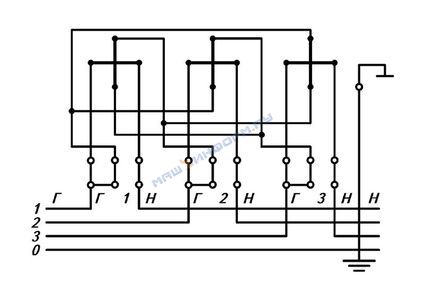

Схема включения счетчиков типов СР4-И673М, СР4У-И673М и СР4-И679
на номинальный ток до 5 А через трансформаторы тока в
трехпроводную сеть

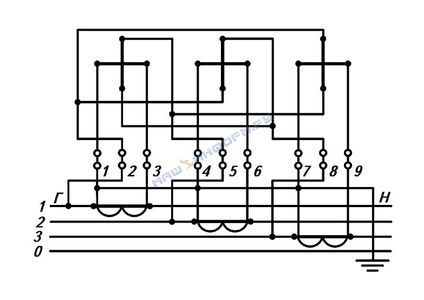

Схема включения счетчиков типов СР4-И673М, СР4У-И673М и СР4-И679
на номинальный ток до 5 А через трансформаторы тока в
четырехпроводную сеть
Схема включения счетчиков типов СР4-И673М, СР4У-И673М и СР4-И679
на номинальный ток до 5 А через трансформаторы тока и напряжения
в трехпроводную сеть
Общий вид, габаритные и установочные размеры счетчиков приведены на рис. 13, 14.

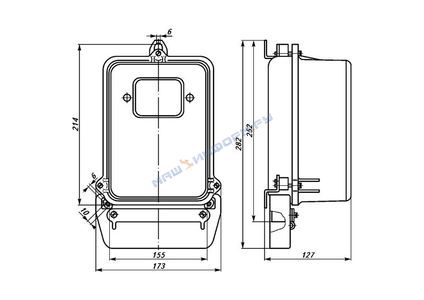

Общий вид, габаритные и установочные размеры счетчиков типов
СА3-И670М, СА3У-И670М, СА4-И672М, СА4У-И672М, СР4-И673М,
СР4У-И673М, СА3-И677, СА4-И678 и СР4-И679 на номинальные токи до
10 А
Общий вид, габаритные и установочные размеры счетчиков типов
СА3-И677, СА4-И678 и СР4-И679 на номинальные токи свыше 20 А
В комплект поставки входят: счетчик с крышкой, техническое описание и инструкция по эксплуатации (1 экз. на партию не более 10 шт.), упаковочная коробка, паспорт для счетчиков, поставляемых в торговлю.
