Резисторы пускорегулирующие типа СР
Общие сведения
Элемент сопротивления (резистивный элемент) пускорегулирующий типа СР предназначен для компоновки пусковых, демпферных, балластных и других типов резисторов электровозов. СР-ХХ:
СР - сопротивление регулирующее;
ХХ - модификация исполнения (0; 2; 3; 4; 5; 8; 9; 10; 11; 12;
13; 14; 15).
Условия эксплуатации
Высота над уровнем моря не более 1400 м.
Климатическое исполнение УХЛ, категория размещения 2 по ГОСТ 15150-69.
Нижнее значение температуры окружающего воздуха минус 60°С.
Механические факторы внешней среды по группе М 25 ГОСТ 17516.1-90.
Требования безопасности - по ГОСТ 9219-95 и ГОСТ 12.2.007.6-75.
Сопротивления соответствуют ДТЖИ.434153.001 (6ТН.660.000-015СП). ДТЖИ.434153.001 (6ТН.660.000-015СП)
Технические характеристики
Основные технические данные резисторов приведены в таблице.
| Типоисполнение | Активное сопротивление при 20 ° C, Ом | Номи-нальный ток, А | Кратковременный ток, А, в течение | Масса, кг | Коли-чество витков | Диаметр проволоки, мм | ||
| 1 с | 2 с | 3 с | ||||||
| СР-0 | 235±23,5 | 1,1 | 7 | 5 | 4 | 1,07 | 195 | 0,45 |
| СР-2 | 46±4,6 | 2,7 | 21 | 15 | 13 | 1,12 | 121 | 0,8 |
| СР-3 | 24,5±2,45 | 3,4 | 44 | 31 | 25 | 1,19 | 121 | 1,1 |
| СР-4 | 145±14,5 | 1,5 | 7 | 5 | 4 | 1,06 | 121 | 0,45 |
| СР-5 | 12,3±1,23 | 4,8 | 44 | 31 | 25 | 1,11 | 61 | 1,1 |
| СР-8 | 5,1±0,51 | 7,5 | 104 | 73 | 60 | 1,22 | 61 | 1,7 |
| СР-9 | 4,1±0,41 | 8,3 | 130 | 92 | 75 | 1,27 | 61 | 1,9 |
| СР-10 | 5,8±0,58 | 7 | 44 | 31 | 25 | 1,07 | 29 | 1,1 |
| СР-11 | 3,0±0,3 | 9,6 | 116 | 82 | 67 | 1,15 | 49 | 1,9 |
| СР-12 | 9,0±0,9 | 5,6 | 39 | 28 | 23 | 1,09 | 48 | 1,1 |
| СР-13 | 2,4±0,24 | 11 | 104 | 73 | 60 | 1,12 | 29 | 1,7 |
| СР-14 | 2,0±0,2 | 12 | 130 | 92 | 75 | 1,14 | 29 | 1,9 |
| СР-15 | 1,87±0,18 | 12 | 130 | 92 | 75 | 1,14 | 28 | 1,9 |
Примечания: 1. Отклонение сопротивления от номинального значения ±10%.
2. Номинальное напряжение изоляции 500 В.
Резистивный элемент СР представляет собой фарфоровый цилиндр, на наружной поверхности которого в желобчатую канавку навита проволока высокого омического сопротивления. Концы проволоки припаяны к медным выводам. Величина сопротивления регулируется одним или несколькими хомутами. При установке одного хомута закорачивается 6-7% величины сопротивления.

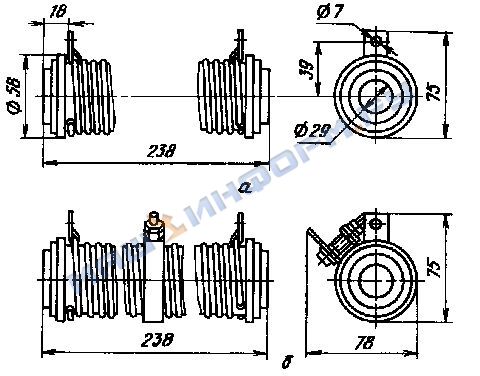

Габаритные и установочные размеры пускорегулирующего резистора типа СР приведены на рисунке.
Габаритные и установочные размеры резистивного элемента типа СР
а - без хомута; б - с хомутом
В комплект поставки входят: резистивный элемент; техническое описание и инструкция по эксплуатации.
