Реле температурное дифференциальное типа ДТР-212
Общие сведения
Реле температурное дифференциальное ДТР-212 предназначено для защиты от недопустимого нагрева электроизоляции статорных обмоток рудничных взрывобезопасных асинхронных электродвигателей при перегрузках. Может использоваться для тепловой защиты и другого электрооборудования (трансформаторов, трансформаторных подстанций, компрессоров и др.). Электродвигатели (и другие объекты температурной защиты) должны иметь в коробке выводов не менее двух контрольных зажимов. Термореле ДТР-212 рассчитано на работу с исполнительным элементом (промежуточным реле), собственное время отключения которого не менее 0,03 с. ДТР-212-О2.1:
ДТР - датчик температуры релейного типа;
212 - модификация;
О2.1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Температура окружающего воздуха от минус 60 до 55°С.
Относительная влажность (95+3)% при температуре окружающего воздуха 35°С.
Степень защиты от внешних воздействий IР54 по ГОСТ 14254-96.
Группа устойчивости по механическим воздействиям N2 по ГОСТ 12997-84.
Требования техники безопасности по ГОСТ 12.2.007.0-75.
Термореле для внутригосударственных и экспортных поставок соответствуют требованиям ТУ 25-7340.139-89. ТУ 25-7340.139-89
Технические характеристики
Напряжение коммутируемой цепи постоянного или выпрямленного тока, В - 6-36 Номинальный коммутируемый ток термореле при постоянном или выпрямленном напряжении 18 В и t ?0,05 с, А - 0,25 Уставки срабатывания, °С - 125; 145; 160; 170 Базовая уставка срабатывания, °С - 145 Погрешность срабатывания в каждой точке настройки при скорости нагрева 0,5-2°С в мин, °С, не более - +5 Зона возврата термореле - Нерегулируемая и в каждой точке настройки не превышает 20°С Длина выводных проводников, мм - 500 или 600 Средний срок службы термореле до списания, лет, не менее - 8 Установленный срок службы при частых аварийных перегрузках двигателя, год - 2, 4 Габаритные размеры, мм - 11x11x32 Масса (без выводных проводников), г, не более - 7
Гарантийный срок термореле - 2 года со дня ввода в эксплуатацию. Для экспортных поставок гарантийный срок исчисляется с момента проследования термореле через государственную границу.
Конструкция и принцип действия
Термореле основано на дифференциальном принципе измерения температуры изоляции, вследствие чего оно реагирует как на абсолютную температуру, так и на скорость роста температуры в обмотке, что повышает эффективность температурной защиты при перегрузках. Указанный принцип позволяет термореле обеспечивать защиту изоляции от недопустимого нагрева при любых режимах перегрузки, включая аварийные.
Конструкция термореле представлена на рис. 1, принципиальная схема включения его контактов в цепь дистанционного управления пускателя - на рис. 2.

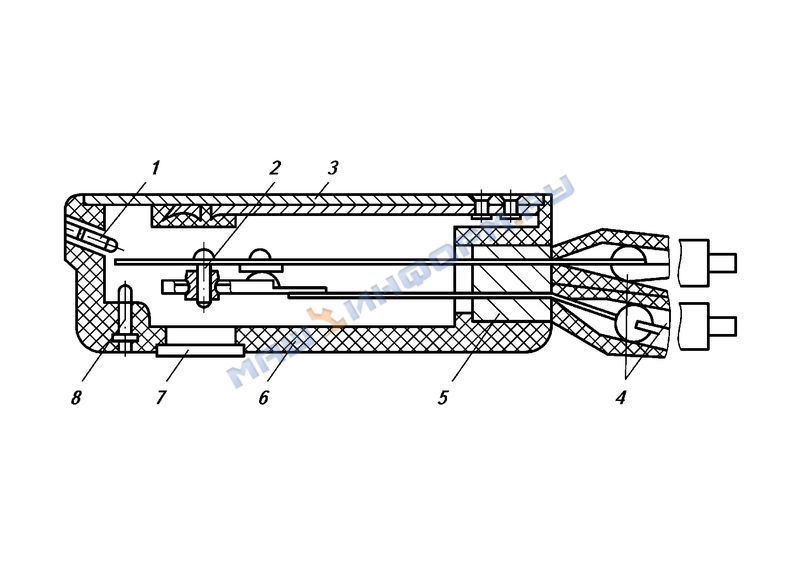

Конструкция термореле ДТР-212:
1, 2, 8 - регулировочные винты;
3 - крышка;
4 - провод;
5 - контактная группа;
6 - корпус;
7 - заглушка
Принципиальная схема включения термореле:
Т - трансформатор;
К1 - промежуточное реле;
S1 - кнопка "ПУСК";
S2 - кнопка "СТОП";
V - диод;
R - шунтирующий резистор;
Kt° - контакт термореле ДТР-212
Для защиты от недопустимого нагрева изоляции рекомендуется применять два термореле, встраиваемых в различные фазы обмотки статора.
Термореле состоит из теплоизоляционного пластмассового корпуса, теплопроводящей крышки и контактной группы. Термореле работает следующим образом: при температуре, близкой к точке настройки, под действием термобиметаллических пластин происходит размыкание контактов термореле Кt° (см. рис. 2) и отключение промежуточного реле К1 и электродвигателя от сети.
При аварийных перегрузках термобиметаллические пластины реагируют на большую скорость роста температуры (3-8°С/с), и термореле срабатывает в течение 3-10 с при воздействии на его тепловоспринимающую поверхность температуры, превышающей температуру окружающей среды на 100°С. Это обеспечивает компенсацию динамической погрешности измерения температуры термореле и повышает эффективность его действия при аварийных перегрузках.
Термореле относится к невосстанавливаемым изделиям и ремонту не подлежит. Изъятие и замена термореле производятся в соответствии с "Инструкцией на встройку термореле в электродвигатели".
В комплект поставки входят: термореле и паспорт (1 экз. на 10 изделий, поставляемых в один адрес).
Паспорт содержит техническое описание и инструкцию по эксплуатации.
