Блок управления типа БДУ
Общие сведения
Блок управления типа БДУ предназначен для встройки в рудничные коммутационные аппараты и комплектные устройства напряжением до 1200 В частотой 50 и 60 Гц и служит для дистанционного с искробезопасными параметрами управления рудничными коммутационными аппаратами. БДУХ5:
БДУ - блок дистанционный управления;
Х5 - климатическое исполнение (УХЛ, Т) и категория размещения
по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Температура окружающей среды от минус 10 до 35°С.
Относительная влажность воздуха 98% при температуре 35°С.
Вибрационные нагрузки в местах установки блока не выше степени жесткости 1 по ГОСТ 16962.1-89 (группа механического исполнения М18 по ГОСТ 17516.1-90).
Положение в пространстве не регламентируется.
Колебание рабочего напряжения питающей сети от 85 до 110% номинального.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007-93.
Блоки для внутригосударственных и экспортных поставок соответствуют требованиям ТУ 16-536.737-83, блоки для экспортных поставок - дополнительно РД 16.0.007-88, блоки исполнения УХЛ5 - дополнительно ГОСТ 15846-79.
Нормативно-технический документ
ТУ 16-536.737-83;РД 16.0.007-88;ГОСТ 15846-79
Технические характеристики
Частота тока, Гц - 50; 60 Напряжение на контактах, В - 36 Допустимый ток, А: постоянный - 0,15 переменный - 0,3 Напряжение питания, В - 36 Потребляемая мощность, В·А, не более - 5 Масса, кг - 0,53
Гарантийный срок эксплуатации - 2 года со дня ввода блока в эксплуатацию, для поставок на экспорт - 2 года со дня ввода блока в эксплуатацию, но не более 2,5 лет со дня проследования его через государственную границу.
Конструкция и принцип действия
Конструкция блока (рис. 1) неразборная, что достигается раскернением винтов, крепящих кожух к панели. Для крепления блока имеются два отверстия - диаметр 5,8.

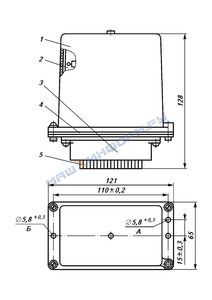

Общий вид, габаритные и установочные размеры блока БДУ:
1 - кожух;
2 - плата;
3 - вилка;
4 - панель;
5 - ключ;
А - фиксирующее отверстие;
Б - установочное отверстие
Блок обеспечивает включенное положение аппарата при снижении напряжения в питающей сети до 0,65Uном, защиту от потери управляемости при замыкании или обрыве проводов цепи дистанционного управления, защиту от самовключения при кратковременном повышении напряжения питающей сети до 150% номинального, отключение исполнительного элемента при достижении электрического сопротивления цепи заземления (45-+) Ом.
Блок состоит из двух измерительных схем (рис. 2), содержащих схемы сравнения токов, усилители и выходные реле. Контакты выходных реле включены в логическую схему, которая осуществляет управление промежуточным реле. Для примера рассмотрим работу одной из измерительных схем.

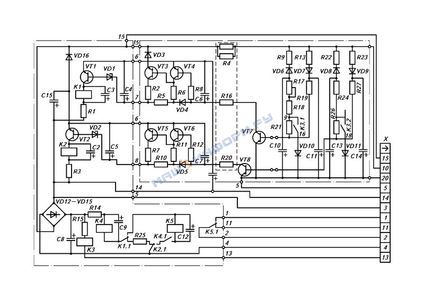

Электрическая схема блока БДУ:
С1-С15 - конденсаторы;
R1-R27 - резисторы;
VD1-VD2 - стабилитроны;
VD1-VD15 - кремниевые выпрямительные диоды;
VT1-VT8 - транзисторы;
Х - вилка;
К1-К5 - реле
Входная цепь представляет собой схему сравнения токов и состоит из резисторов R9, R17, R18, R21, R13, R19, конденсаторов С10, С11, диодов VD6, VD7, VD10. Сравнение токов происходит на базе транзистора VТ7, нагрузкой которого является резистор R16. В цепь нагрузки включена схема защиты от ложных срабатываний, состоящая из транзисторов VТ3, VТ4, резисторов R2, R5, R6, R8, R16, конденсаторов С4, С6, диода VD4, стабилитрона VD1.
К входной цепи схемы сравнения токов (зажимы 10 и 20 ) подключен пост дистанционного управления, состоящий из кнопки "ПУСК", зашунтированной резистором (на схеме не показано). Последовательно с кнопкой "ПУСК" включены кнопка "СТОП" и концевой диод.
При подаче напряжения на схему, в положительный полупериод, ток от источника напряжения проходит по двум параллельным ветвям - R13, VD7, R19, VD10 и кнопочный пост, концевой диод. В отрицательный полупериод ток течет по цепи VТ7, R21, R18, R17, VD6, R9. На базе транзистора VТ7 происходит сравнение токов. При разомкнутой кнопке "ПУСК" транзисторы VТ7 и VТ1 заперты, реле К1 обесточено. При замыкании кнопки "ПУСК" происходит шунтирование цепи R13, VD7, R19, D10, что приводит к преобладанию тока в цепи VТ7, R21, R18, R17, VD6, R9. В результате открываются транзисторы VТ7, VТ1, и срабатывает реле К1. При увеличении сопротивления в цепи дистанционного управления ток в цепи R13, VD7, R19, VD10 увеличивается, что приводит к запиранию транзисторов VТ7, VТ1 и отключению реле К1. При замыкании проводов дистанционного управления между собой происходит шунтирование обеих цепей, что приводит к запиранию транзисторов VТ7 и отключению реле К1. Схема защиты служит для обеспечения устойчивой работы при переходных процессах в цепях управления.
Контакты выходных реле двух измерительных схем включены в логическую схему таким образом, что реле К4 при подаче напряжения на схему включается и замыкает контакт К4.1 в цепи реле К5. При наличии управляющего сигнала в цепях дистанционного управления контакты реле К1.1 и К2.1 переключаются. При этом реле К4 остается включенным, и кроме этого включается реле К5, которое своими контактами включает промежуточное реле. При несогласованной работе контактов К1.1 и К2.1 происходят обесточивание катушки реле К4, размыкание контакта К4.1 и отключение промежуточного реле.
Искробезопасность блока обеспечивается резисторами R4, R16, R20.
В комплект поставки входят: блок управления, гнездо РШАГ ПБ-20, паспорт.
