Реле указательные серии ПРУ1
Общие сведения
Реле указательные серии ПРУ1 предназначены для сигнализации аварийного состояния в цепях постоянного тока, переменного тока частотой 50 Гц и применяются в устройствах автоматики и защиты энергетических систем в качестве комплектующих изделий.
Структура условного обозначения
ПРУ1-ХХ-ХХХХХ-40 У3:
ПРУ - вид реле;
1 - номер серии;
Х - число замыкающих контактов (0; 1; 2; 3);
Х - число размыкающих контактов (0; 1; 2);
Х - вид воздействия в цепи включающей обмотки (3 - напряжение
переменного тока; 4 - переменный ток; 7 - напряжение
постоянного тока; 8 - постоянный ток);
Х - вид и способ присоединения внешних проводов (1 - винтом,
переднее; 2 - пайкой; 5 - винтом, заднее);
ХХ - обозначение напряжения или тока включающей обмотки,
указанное в табл. 2;
Х - вид монтажа (1 - выступающий; 2 - утопленный);
40 - степень защиты IР40 по ГОСТ 14254-96;
У3 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Рабочая температура от минус 45 до 40°С (предельные рабочие температуры минус 50 и 45°С).
Относительная влажность воздуха до 98% при температуре 25°С.
Вибрации с частотой от 10 до 20 Гц с амплитудой 1,5 мм и частотой от 20 до 100 Гц с ускорением до 1g.
Многократные удары с ускорением до 3g.
Реле с обмоткой напряжения должны работать в продолжительном режиме при напряжении до 1,1 номинального, реле с обмоткой тока должны работать продолжительное время при номинальном токе и допускают 16-кратную перегрузку по току в течение 0,01 с и 10-кратную перегрузку в течение 1 с.
Допускается работа в повторно-кратковременном режиме с частотой включения не более 600 в час и относительной продолжительностью включения до 60%.
Степень защиты реле IР40 по ГОСТ 14254-96.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-93.
Реле соответствуют требованиям ТУ 16-647. 022-85. ТУ 16-647.022-85
Технические характеристики
Типоисполнения и технические данные реле приведены в табл. 2.
Таблица 2
| Типоисполнение | Номинальное напряжение, В | Номинальный ток, А | Сопротивление обмотки (справочное), Ом | Напряжение срабатывания, В, не более | Ток срабатывания, А, не более | Условное обозначение включающей обмотки | |
| активное | полное | ||||||
| ПРУ1-11-75152 | 220 | – | 30 000 | – | 154 | – | 15 |
| ПРУ1-20-75152 | |||||||
| ПРУ1-11-85842 | – | 0,025 | 360 | – | 0,0212 | 84 | |
| ПРУ1-20-85842 | |||||||
| ПРУ1-11-85872 | 0,05 | 90 | 0,0425 | 87 | |||
| ПРУ1-11-85012 | 0,1 | 18 | 0,085 | 01 | |||
| ПРУ1-11-85082 | 0,5 | 0,6 | 0,425 | 08 | |||
| ПРУ1-11-85112 | 1 | 0,2 | 0,85 | 11 | |||
| ПРУ1-11-35342 | 220 | – | 3500 | 9680 | 176 | – | 34 |
| ПРУ1-20-35342 | |||||||
| ПРУ1-11-45012 | – | 0,1 | 18 | 200 | – | 0,09 | 01 |
| ПРУ1-20-45012 | |||||||
| ПРУ1-11-45082 | 0,5 | 0,6 | 8 | 0,45 | 08 | ||
| ПРУ1-20-45082 | |||||||
| ПРУ1-11-45112 | 1 | 0,2 | 2 | 0,9 | 11 | ||
При нижнем предельном значении температуры окружающего воздуха допускается увеличение порога срабатывания до Iном для реле с обмоткой тока, до Uном для реле с обмоткой напряжения.
После выработки ресурса по коммутационной или механической износостойкости допускается увеличение порога включения до 0,8Uном и до 1,2Iном для реле постоянного и до 0,85Uном и Iном для реле переменного тока.
Потребляемая мощность: реле постоянного тока, Вт, не более: токовая обмотка - 0,25
обмотка напряжения - 1,75
реле переменного тока, В·А, не более: токовая обмотка - 2
обмотка напряжения - 5
Номинальное напряжение цепей контактов без самовозврата, В - -24; -220
Допустимое отклонение напряжения, от Uном, не более - 1,1
Длительно допустимый ток цепей контактов без самовозврата, А, не более - 5
Наименьший рабочий ток через контакты при коммутирующем напряжении 24 В, А - 0,1
Падение напряжения на контактах при наименьшем рабочем токе в нормальных климатических условиях, В, не более - 0,2
Коммутационная способность контактов при работе в цепях переменного тока с соs j ? 0,5 и в цепях постоянного тока с t ? 0,02 с -
Таблица 3
| Род тока | Номинальное напряжение, В | Номинальный рабочий ток, А |
| Постоянный | 24 | 2,0 |
| 48 | ||
| 110 | 0,8 | |
| 220 | 0,4 | |
| Переменный | 100; 110 | 4,0 |
| 220 | 2,0 |
При предельных значениях температуры окружающего воздуха и после выработки ресурса по коммутационной или механической износостойкости допускается увеличение времени включения до 0,05 с.
Напряжение или ток включения реле при нормальных условиях не должны превышать соответственно 0,7Uном и 0,85Iном для реле постоянного тока и 0,8Uном и 0,9Iном для реле переменного тока.
При верхнем предельном значении температуры окружающего воздуха допускается увеличение порога срабатывания до 0,8Uном и до Iном для реле постоянного тока, до 0,85Uном и до Iном для реле переменного тока.
Сопротивление изоляции сухого и чистого реле, не бывшего в эксплуатации, измеренное между токоведущими электрически не связанными между собой частями реле в холодном состоянии - не менее 100 МОм; при верхнем предельном значении температуры окружающего воздуха сопротивление изоляции реле, нагретого до установившегося теплового состояния, не менее 20 МОм. В условиях высокой влажности и после выработки ресурса по коммутационной износостойкости допускается снижение сопротивления изоляции до 2 МОм.
Гарантийный срок - 2 года со дня ввода реле в эксплуатацию.
Реле состоит из пластмассового корпуса: двухобмоточного электромагнита с возвратной пружиной; поворотного якоря; фиксатора;
направляющей; кнопки; крышки индикатора; пружинной скобы; неподвижных контактов без самовозврата и подвижных контактов, переключаемых кнопкой; выводов и зажимов для присоединения проводов; контакта с самовозвратом (геркона).
Две половины корпуса соединены винтом и гайкой.
Контактные модули и крышка индикатора крепятся к корпусу пружинной скобой. Крышки зажимов крепятся к корпусу винтом.
На корпусе у основания имеются выступы с пазами для выступающего крепления реле, а у передней стенки - выступы с пазами для утопленного крепления реле.
В исходное положение реле устанавливается нажатием кнопки - указателя срабатывания, которая своими выступами переключает контакты, поворачивает фиксатор до положения, когда его фиксирующий выступ входит в зацепление с якорем электромагнита. При этом окно индикации имеет серебристо-белый цвет. При подаче на обмотку управления заранее выставленного значения напряжения или тока включения якорь притягивается к электромагниту, освобождая фиксатор, кнопка перемещается под действием возвратной пружины, переключая контакты. Пластины кнопки входят в пазы крышки индикатора, засвечивая окна индикации в красный цвет. Потоки рассеяния электромагнита воздействуют на геркон, замыкая его контакты.
При снятии питания с обмотки управления указатель включения и контакты без самовозврата остаются в том же положении, а геркон размыкается, являясь повторителем входного сигнала.
Разброс параметров магнитоэлектрической системы приводит к изменению порога включения реле. Корректировать порог включения можно изменением магнитного зазора между якорем и сердечниками. С этой целью в конструкцию реле введен дополнительный регулировочный упор. Магнитный зазор регулируется подгибкой упора специальным инструментом через отверстие в корпусе реле.
Уменьшение или увеличение магнитного зазора между сердечниками и свободным концом якоря приводит соответственно к уменьшению или увеличению тока (напряжения) включения реле.
Габаритные, установочные и присоединительные размеры реле приведены на рис. 1-3, электрические принципиальные схемы - на рис. 4.

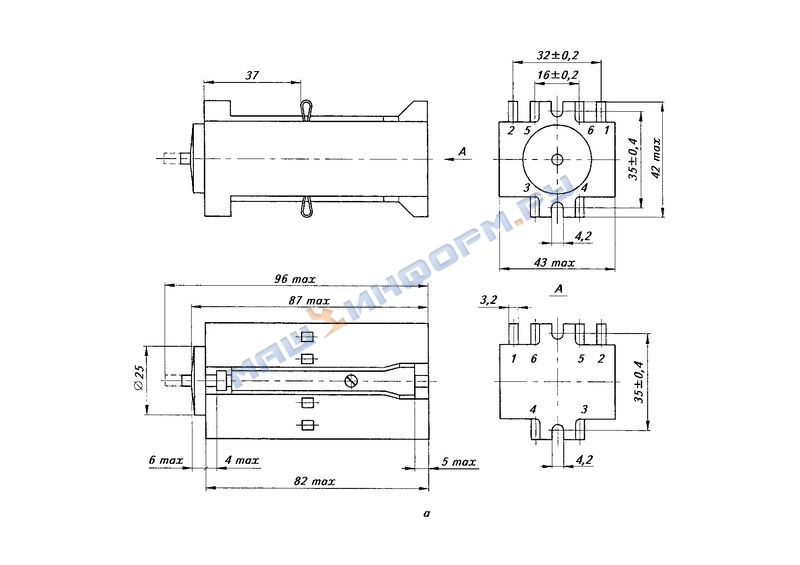

Исполнение реле ПРУ1 для утопленного крепления с задним присоединением монтажных проводов винтовыми зажимами:
а - общий вид, габаритные, установочные и присоединительные размеры;
б - разметка панели для утопленного крепления реле
Исполнение реле ПРУ1 для утопленного крепления с передним присоединением монтажных проводов винтовыми зажимами:
а - общий вид, габаритные, установочные и присоединительные размеры;
б - разметка панели для утопленного крепления реле
Исполнение реле ПРУ1 для выступающего крепления с передним присоединением монтажных проводов винтовыми зажимами:
а - общий вид, габаритные, установочные и присоединительные размеры;
б - разметка панели для выступающего крепления реле
Электрические принципиальные схемы указательных реле серии ПРУ1:
а - с двумя замыкающими контактами без самовозврата;
б - с двумя замыкающими контактами без самовозврата и одним замыкающим контактом с самовозвратом;
в - с одним замыкающим контактом и одним размыкающим контактом без самовозврата;
г - с одним замыкающим контактом и одним размыкающим контактом без самовозврата и одним замыкающим контактом с самовозвратом;
д - с двумя размыкающими контактами без самовозврата;
е - с двумя размыкающими контактами без самовозврата и одним замыкающим контактом с самовозвратом
В комплект поставки входят: реле ПРУ1; комплект монтажных частей: винт М4x16 - 2 шт.; гайка М4 - 2 шт.; шайба 4 - 2 шт.;
шайба пружинная 4.65Г - 2 шт.; упаковка - 1 шт. (на 2 реле);
упаковка - 1 шт. (на 36 реле); руководство по эксплуатации ПРУ1РЭ - 1 экз. на реле, упакованные в одну транспортную тару; паспорт ПРУ1ПС - 1 экз. на реле, упакованные в одну транспортную тару. Реле относятся к электромагнитным указательным реле защиты постоянного и переменного тока с обмотками напряжения и тока, незамедленным, двустабильным, с ручным возвратом, с указателем срабатывания.
Реле изготовляются в унифицированной оболочке для утопленного монтажа с задним присоединением проводников и для выступающего монтажа с передним или задним присоединением проводников винтовыми зажимами или пайкой.
Типы реле в зависимости от числа и вида контактов приведены в табл. 1.
Таблица 1
| Тип реле | Число контактов вида | Размыкающие без самовозврата | |
| замыкающие | |||
| без самовозврата | с самовозвратом | ||
| ПРУ1-20 | 2 | 0 | 0 |
| ПРУ1-30 | 2 | 1 | 0 |
| ПРУ1-11 | 1 | 0 | 1 |
| ПРУ1-21 | 1 | 1 | 1 |
| ПРУ1-02 | 0 | 0 | 2 |
| ПРУ1-12 | 0 | 1 | 2 |
Реле с контактом с самовозвратом изготовляются только для постоянного тока и по согласованию с заказчиком.
