Реле указательные РЭУ11

Общие сведения

Реле указательные серии РЭУ11 предназначены для сигнализации аварийного состояния в цепях постоянного и переменного тока частотой 50 и 60 Гц и применяются в устройствах автоматики в качестве комплектующих изделий.

Структура условного обозначения

РЭУ11-ХХ-Х-40Х3:
РЭУ - вид реле;
11 - номер серии (11);
Х - число замыкающих контактов (0, 1, 2, 3);
Х - число размыкающих контактов (0, 1, 2);
Х - вид и способ присоединения внешних проводов
(1 - винт, переднее; 2 - пайка; 5 - винт, заднее);
40 - степень защиты (IР40);
Х3 - климатическое исполнение (У; Т) и категория размещения
(3) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации

Климатическое исполнение У и Т категории размещения 3 по ГОСТ 15150-69, ГОСТ 15543.1-89. Реле также пригодны для эксплуатации в макроклиматических районах с умеренным и холодным климатом (исполнение УХЛ категории размещения 4 по ГОСТ 15150-69).
Степень защиты реле IР40, степень защиты зажимов - IР00 по ГОСТ 14255-69.
Группа механического исполнения М7 по ГОСТ 17516.1-90; реле сейсмостойки при воздействии ускорения в диапазоне частот 5-15 Гц.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-93.
Реле для внутригосударственных и экспортных поставок в страны с умеренным и тропическим климатом соответствуют требованиям ТУ 16-647.022-85. ТУ 16-647.022-85
Мощность, потребляемая реле в холодном состоянии, при номинальном напряжении или номинальном токе в нормальных климатических условиях, не более: для постоянного тока, Вт: реле с катушкой напряжения - 1,75
реле с катушкой тока - 0,25
для переменного тока, В·А: реле с катушкой напряжения - 5
реле с катушкой тока - 2
Наименьший рабочий ток контактов реле без самовозврата при напряжении на разомкнутых контактах 24 В, А - 0,1
Длительно допустимое значение тока цепей контактов, А, не более - 5
Диапазон номинальных напряжений цепей контактов, В - 24-220
Время включения контактов без самовозврата, мс, не более - 30
Время включения контакта с самовозвратом, мс, не более - 10
Время включения реле, с, не более - 0,03
Вид контактов - См. табл. 1
Износостойкость реле, циклов ВО, не менее: коммутационная - 20 000
механическая - 30 000
Масса реле, кг, не более - 0,17
Гарантийный срок - 2,5 года со дня ввода реле в эксплуатацию, но не более 3 лет с момента получения потребителем.

Конструкция и принцип действия

Реле РЭУ11 блинкерного типа с электромагнитным приводом и ручным возвратом. Состоит из размещенных в пластмассовом корпусе двухобмоточного П-образного электромагнита с поворотным якорем, узла индикации состояния реле, контактного блока и выводов для присоединения внешних проводов винтовыми зажимами или пайкой.
В исходное положение реле устанавливается нажатием кнопки указателя срабатывания. При нажатии на кнопку она утопает, переключая контакты без самовозврата и перемещая цветные пластинки из пазов между призмами.
При подаче на обмотку реле питающего напряжения (тока) указатель срабатывания, двигаясь до упора под воздействием возвратной пружины, изменяет цвет окна индикации на красный, являющийся индикатором срабатывания реле. При этом замыкающие контакты реле замыкаются, а размыкающие размыкаются.
При снятии питания с обмотки реле указатель срабатывания и контакты без самовозврата остаются в том же положении.
Дополнительный контакт - повторитель входного сигнала (с самовозвратом) - замыкается при наличии питания на обмотке управления и размыкается при его отсутствии.
Габаритные, установочные и присоединительные размеры реле РЭУ11 по исполнениям приведены на рис. 1, 2, 3.

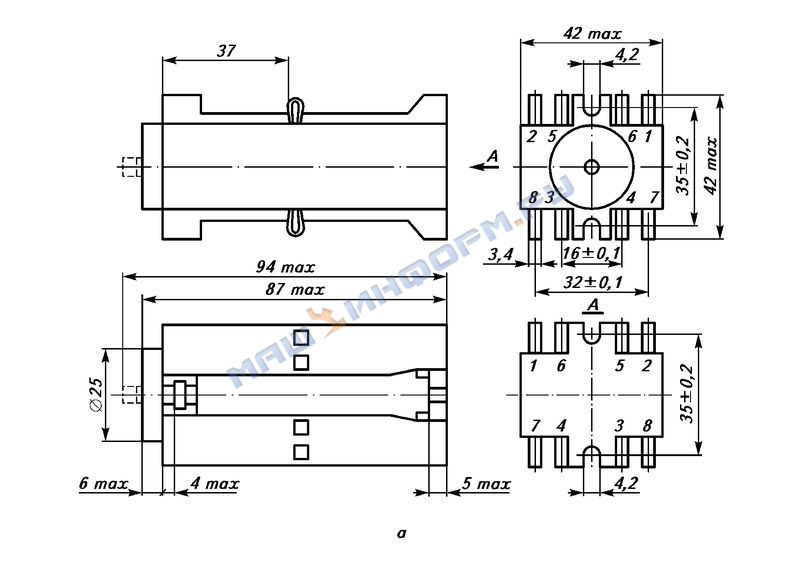

Исполнение реле РЭУ11 для утопленного крепления с задним присоединением монтажных проводов винтовыми зажимами:
а - габаритные, установочные и присоединительные размеры;

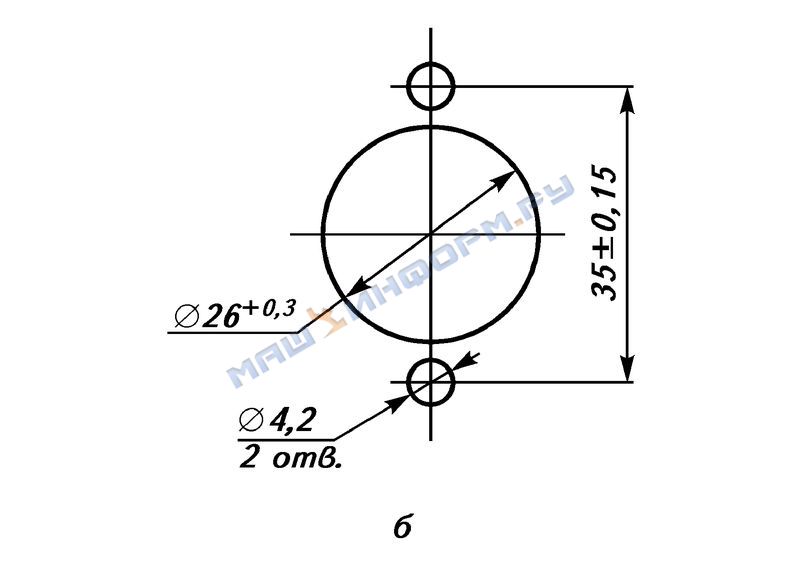

б - разметка панели для утопленного крепления реле

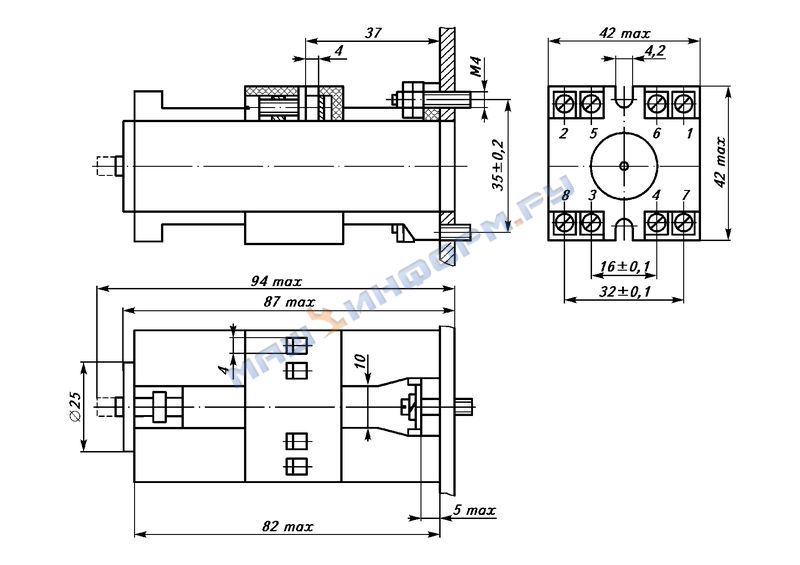

Исполнение реле РЭУ11 для выступающего крепления с передним присоединением монтажных проводов винтовыми зажимами


Исполнение реле РЭУ11 для выступающего или утопленного крепления с передним или задним присоединением монтажных проводов пайкой:
а - габаритные, установочные и присоединительные размеры;
б - разметка панели для утопленного крепления реле
Электрические принципиальные схемы даны на рис. 4.

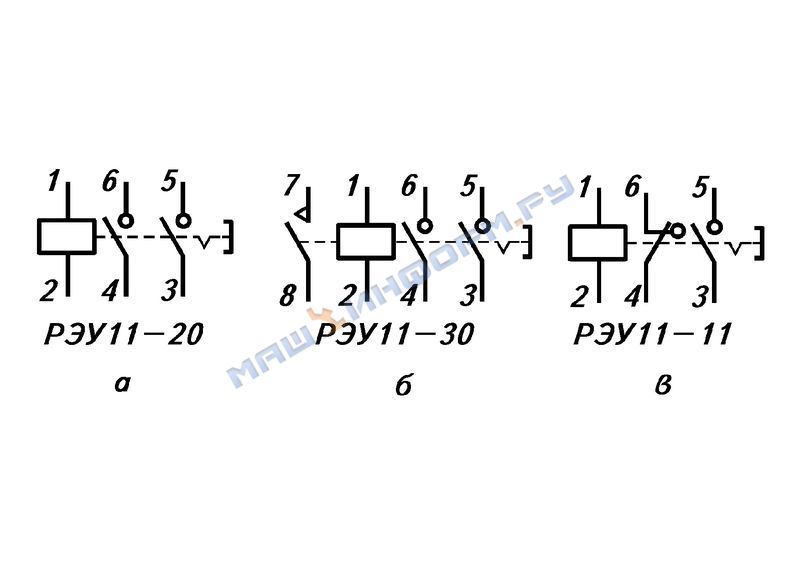

Электрические принципиальные схемы реле РЭУ11:
а - с двумя замыкающими контактами без самовозврата;
б - с двумя замыкающими контактами без самовозврата и одним замыкающим с самовозвратом;
в - с одним замыкающим и одним размыкающим контактом без самовозврата;
г - с одним замыкающим и одним размыкающим контактом без самовозврата и одним замыкающим контактом с самовозвратом;
д - с двумя размыкающими контактами без самовозврата;
е - с двумя размыкающими контактами без самовозврата и одним замыкающим контактом с самовозвратом

В комплект поставки входят: реле; крепежные детали, если оговорено в заказе; винт М4x16 - 2 шт., гайка М4 - 2 шт., шайба 4 - 2 шт., шайба пружинная - 2 шт.; техническое описание и инструкция по эксплуатации - 1 экз. на партию, отправляемую в один адрес;
паспорт - 1 экз. на партию в 30 шт. Реле относятся к электромагнитным указательным реле защиты постоянного и переменного тока сейсмостойкого исполнения с обмотками напряжения и тока, незамедленным, двустабильным, с ручным возвратом, с указателем срабатывания, с различными сочетаниями замыкающих и размыкающих контактов, предназначенным для утопленного монтажа с задним присоединением и для выступающего монтажа с передним или задним присоединением внешних проводников резьбовыми зажимами или пайкой.
По числу и виду контактов реле соответствуют данным табл. 1.

Таблица 1

Тип реле Число и вид контактов
замыкающих размыкающих без самовозврата
без самовозврата с самовозвратом всего
РЭУ11-20 2 0 2 0
РЭУ11-30 2 1 3 0
РЭУ11-11 1 0 1 1
РЭУ11-21 1 1 2 1
РЭУ11-02 0 0 0 2
РЭУ11-12 0 1 1 2

Исполнения реле с контактом с самовозвратом изготовляются только постоянного тока.
В зависимости от рода и вида включающей обмотки реле изготовляются в исполнениях, указанных в табл. 2, 3.

Таблица 2

Номинальное напряжение, В Номинальная частота тока, Гц Сопротивление обмотки, Ом (справочное)
активное полное
12 – 90–110 –
24 – 360–440 –
48 – 1410–1700 –
110 – 7560–9240 –
220 – 30 000–39 000 –
110 50 1000 2420
220 50 3500 9680
230* 50 3840 10 580
240* 50 4040 11 520
380 50 11 800 28 880
220* 60 2400 9680
230* 60 2520 10 580
380* 60 8000 28 880
400* 60 9000 32 000
415* 60 11 000 34 445
440* 60 11 900 38 720

*Только для экспортных поставок.

Таблица 3

Номинальный ток, А Сопротивление, Ом (справочное)
активное, для реле постоянного тока полное, для реле переменного тока частотой 50 Гц (60 Гц)*
0,006 6400–7000 –
0,01 1950–2290 –
0,016 824–936 –
0,025 340–400 3200
0,05 88–98 800
0,06 55–62 –
0,08 28–39 312
0,1 17,3–19,9 200
0,16 6,5–7,3 78
0,25 2,74–3,1 32
0,4 1,1–1,24 12,5
0,5 0,6–0,7 8
1 0,17–0,21 2
2,5 0,03–0,035 0,32
4 0,015–0,0155 –

*Только для экспортных поставок.
