Реле промежуточные универсальные серии РПУ-2
Общие сведения
Реле промежуточные серии РПУ-2 предназначены для работы в электрических цепях управления и промышленной автоматики переменного тока напряжением до 440 В, частотой 50 Гц и постоянного тока напряжением до 220 В.
Структура условного обозначения
РПУ-2-ХХХХХХХХ:
РПУ-2 - реле промежуточное универсальной серии;
Х - типовой индекс, содержащий: индекс исполнения по степени
защиты, способу крепления реле и конструкции выводов для
присоединения внешних проводов: 0 - IР00, крепление реле
винтами, подсоединение внешних проводников заднее пайкой;
М1 - то же; 5 - IР40, крепление реле гайками на шпильках,
подсоединение внешних проводников заднее пайкой;
М2 - IР40, крепление реле винтами, подсоединение внешних
проводников заднее пайкой;
Х - индекс исполнения по роду тока: 1 - реле постоянного
тока; 6 - реле переменного тока;
ХХХ - соответственно количество замыкающих (2; 4; 6; 8)
размыкающих (2; 4) и переключающих контактов (2; 4);
ХХ - климатическое исполнение (У) и категория размещения (3)
по ГОСТ 15150-69 и ГОСТ 15543-89.
- исполнение реле по износостойкости, А - реле с
износостойкостью класса А.
Условия эксплуатации
Рабочее значение температуры воздуха от минус 45 до 40°С.
Относительная влажность окружающего воздуха 80% при температуре 20°С.
Высота над уровнем моря не более 2000 м.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, не насыщенная токопроводящей пылью и водяными парами.
Место установки реле защищено от попадания воды, масла, эмульсии и т.п..
Отсутствие непосредственного воздействия солнечной радиации.
Отсутствие резких толчков, ударов и сильной тряски.
Вибрационные нагрузки в диапазоне частот 10-60 Гц при ускорении 1g, 5-15 Гц при ускорении 3g.
Монтаж и эксплуатация реле должны проводиться в соответствии с действующими "Правилами устройства электроустановок", "Правилами технической эксплуатации электрических установок и потребителей" и "Правилами техники безопасности при эксплуатации электрических установок потребителей".
Реле поставляются отрегулированными и на месте установки дополнительной регулировки не требуют.
В процессе эксплуатации через каждые 500-700 тыс. циклов срабатывания, но не реже 1 раза в 6 мес следует производить техническое обслуживание реле.
В процессе эксплуатации зачистка контактов реле не допускается.
Реле является неремонтнопригодным изделием.
Реле соответствуют требованиям ТУ 3425-002-34389251-96. ТУ 3425-002-34389251-96
Технические характеристики
Реле изготовляются:
с катушками напряжения на номинальные напряжения:
12, 24, 48, 60, 110, 220 В постоянного тока; 12, 24, 36, 40, 110, 127, 220, 230, 240, 380, 400, 415 В переменного тока частотой 50 Гц;
с катушками тока на номинальные токи: 0,4; 0,5; 0,6; 0,8; 1;
1,25; 1,6; 2; 2,5; 3,2; 4; 5; 6; 8; 10 А;
постоянного тока и 0,2; 0,4; 0,8; 1; 1,25; 1,6; 2; 2,5; 3,2; 4;
5; 6; 8; 10 переменного тока частотой 50 Гц.
Допустимые колебания напряжения сети для реле с катушками напряжения от 0,85 до 1,1 номинального значения.
Допустимые колебания тока в катушках тока:
в пределах 0,85-1,25 номинального для реле постоянного тока;
в пределах 0,85-1,05 номинального для реле переменного тока.
Конструктивные исполнения и масса реле указаны в табл. 1.
Таблица 1
Типы реле | Степень защиты | Способ крепления реле | Присоединение внешних проводников | Масса, кг, не более | |
Вид | Способ | ||||
РПУ-2-0ХХХХХХХХ | IР00 | Винтами | Заднее | Пайкой | 0,28 0,25 |
РПУ-2-5ХХХХХХХХ | IР40 | Гайками на шпильках винтами | 0,45 0,275 |
Основные параметры реле соответствуют указанным в табл. 2.
Таблица 2
Наименование параметра | Норма |
Номинальный ток контактов, А | 6 |
Длительно допустимый ток контактов, А | 6 |
Минимальный ток контактов, А | 0,025 |
Номинальное напряжение контактов, В: | |
постоянного тока | 12–220 |
переменного тока | 12–440 |
Потребляемая мощность, не более: | |
реле постоянного тока, Вт | 4 |
реле переменного тока, В·А | 9 |
Пусковая потребляемая мощность для реле | 16 |
Собственное время включения при номинальном значении напряжения (тока), не более, с: | |
реле постоянного тока | 0,05 |
реле переменного тока | 0,036 |
Собственное время отключения при номинальном значении напряжения (тока), не более, с | 0,02 |
Номинальное напряжение изоляции, В | 500 |
Механическая износостойкость, млн. циклов ВО: | |
реле постоянного тока | 20 |
реле переменного тока | 16 |
Удельная потребляемая мощность: | |
реле постоянного тока, Вт/(млн. циклов ВО) | 1 |
реле переменного тока, В·А/(млн. циклов ВО) | 2,25 |
Коммутационная способность контактов реле должна соответствовать данным табл. 3, 4
Таблица 4
Род тока нагрузки | Параметр индуктивности | Напряжение, В | Род контакта | Количество циклов ВО | |||
Замыкающий и размыкающий | Переключающий | ||||||
Коммутируемый контактами ток, А | |||||||
Вкл. | Откл. | Вкл. | Откл. | ||||
Постоянный | t , не более 0,01 с | 12 24 48 60 110 220 | 10 | 5 3 1,5 1 0,5 0,25 | 6 | 5 2,5 1,25 0,8 0,4 0,2 | 20 |
Переменный, частотой 50 Гц | cos j , не менее 0,4 | 36 127 220 380 | 50 40 32 25 | 5 4 3,2 2,5 | 20 16 12 10 | 3,1 2,5 2 1,6 | 50 |
Примечание. Время нахождения контактов под токами включения не более 0,1 с.
Таблица 3
Род тока | Категория применения | Характер нагрузки | Номинальное рабочее напряжение Uном.р, В | Номинальный рабочий ток Iном.р, А | Количество циклов ВО |
Переменный | АС-11 | Iвкл=Iоткл=1,1Iном.р Uвкл=Uоткл=1,1Uном.р соs j вкл=соs j откл=0,7 | До 127 220 380 | 1,2 0,7 0,4 | 50 |
А-12 | Iвкл=Iоткл=1,1Iном.р Uвкл=Uоткл=1,1Uном.р соs j вкл=соs j откл=0,4 | До 380 | 4 | ||
Постоянный | DС-11 | Iвкл=Iоткл=1,1Iном.р Uвкл=Uоткл=1,1Uном.р t =2Iном.р ? Uном.р ? 10-3с | 12 24 48 60 110 220 | 1,6 0,6 0,3 0,25 0,18 0,10 | 20 |
D-12 | Iвкл=Iоткл=1,1Iном.р Uвкл=Uоткл=1,1Uном.р t =0,04 с | 12 24 48 60 110 220 | 4 3 0,75 0,6 0,32 0,16 |
Коммутационная износостойкость контактов реле в режиме нормальных коммутаций должна быть не менее 4 млн. циклов ВО. Коммутируемые при этом токи указаны в табл. 5.
Таблица 5
Род тока | Категория применения по ГОСТ 17523–79 | Характер нагрузки | Номинальное рабочее напряжение Uном.р, В | Номинальный рабочий ток Iном.р, А |
Переменный | АС-11 | Iвкл=10Iном.р Iоткл=Iном.р Uвкл=Uоткл=Uном.р cos j =0,7 соs j =0,4 | До 380 | 0,4 |
А-12 | Iвкл=Iоткл=Iном.р Uвкл=Uоткл=Uном.р соs j вкл=соs j откл=0,4 | До 380 | 0,4 | |
Постоянный | DС-11 | Iвкл=Iоткл=Iном.р Uвкл=Uоткл=Uном.р t =2Iном.р ? Uном.р ? 10-3с | 12 24 48 60 110 | 1,6 1 0,6 0,25 0,18 |
D-12 | Iвкл=Iоткл=Iном.р Uвкл=Uоткл=Uном.р t =0,04 с | 12 24 48 60 110 220 | 1,6 1 0,6 0,25 0,18 0,10 |
Примечание. Номинальные рабочие токи для переключающих контактов должны быть снижены на 50% от указанных в табл. 6 для категорий применения DC-11, D-12.
Реле допускают работу в следующих режимах:
продолжительном;
прерывисто-продолжительном (восьмичасовом);
повторно-кратковременном с частотой включений до 1200 в час с ПВ до 40% при коммутировании токов и с частотой включений до 3600 в час без тока в цепи контактов.
Реле переменного тока с катушками тока должны иметь контактные наборы 2 п, 2 з - 2 р, 4 з.

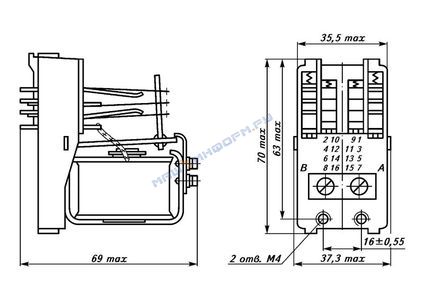

Общие виды, габаритные, установочные, присоединительные размеры, масса и типы реле приведены на рис. 1-4, электрические принципиальные схемы реле - на рис. 5-6.
Таблица к рис. 1
Обозначение типоисполнений реле | Н, мм | |
РПУ-2-01002У3А | РПУ-2-06002У3А | 70 |
РПУ-2-01004У3А | РПУ-2-06004У3А | 85 |
РПУ-2-01020У3А | РПУ-2-06020У3А | 64 |
РПУ-2-01022У3А | РПУ-2-06022У3А | 75 |
РПУ-2-01040У3А | РПУ-2-06040У3А | 75 |
РПУ-2-01200У3А | РПУ-2-06200У3А | 64 |
РПУ-2-01202У3А | РПУ-2-06202У3А | 75 |
РПУ-2-01220У3А | РПУ-2-06220У3А | 75 |
РПУ-2-01222У3А | РПУ-2-06222У3А | 85 |
РПУ-2-01240У3А | РПУ-2-06240У3А | 81 |
РПУ-2-01400У3А | РПУ-2-06400У3А | 75 |
РПУ-2-01402У3А | РПУ-2-06402У3А | 81 |
РПУ-2-01420У3А | РПУ-2-06420У3А | 81 |
РПУ-2-01600У3А | РПУ-2-06600У3А | 81 |
РПУ-2-01620У3А | РПУ-2-06620У3А | 85 |
РПУ-2-01800У3А | РПУ-2-06800У3А | 85 |
РПУ-2-01440У3А | РПУ-2-06440У3А | 85 |
Общий вид, габаритные, установочные и присоединительные размеры реле типа РПУ-2-0 (а) и разметка отверстий на панели щита для установки реле (б)
Таблица к рис. 2
Обозначение типоисполнений реле | |
РПУ-2-51002У3А | РПУ-2-56002У3А |
РПУ-2-51004У3А | РПУ-2-56004У3А |
РПУ-2-51020У3А | РПУ-2-56020У3А |
РПУ-2-51022У3А | РПУ-2-56022У3А |
РПУ-2-51040У3А | РПУ-2-56040У3А |
РПУ-2-51200У3А | РПУ-2-56200У3А |
РПУ-2-51202У3А | РПУ-2-56202У3А |
РПУ-2-51220У3А | РПУ-2-56220У3А |
РПУ-2-51222У3А | РПУ-2-56222У3А |
РПУ-2-51240У3А | РПУ-2-56240У3А |
РПУ-2-51400У3А | РПУ-2-56400У3А |
РПУ-2-51402У3А | РПУ-2-56402У3А |
РПУ-2-51420У3А | РПУ-2-56420У3А |
РПУ-2-51600У3А | РПУ-2-56600У3А |
РПУ-2-51620У3А | РПУ-2-56620У3А |
РПУ-2-51800У3А | РПУ-2-56800У3А |
РПУ-2-51440У3А | РПУ-2-56440У3А |
Общий вид, габаритные, установочные и присоединительные размеры реле типа РПУ-2-5 (а) и разметка отверстий на панели щита для установки реле (б)
Таблица к рис. 3
Обозначение типоисполнений реле | |
РПУ-2-М11002У3А | РПУ-2-М16002У3А |
РПУ-2-М11004У3А | РПУ-2-М16004У3А |
РПУ-2-М11020У3А | РПУ-2-М16020У3А |
РПУ-2-М11022У3А | РПУ-2-М16022У3А |
РПУ-2-М11040У3А | РПУ-2-М16040У3А |
РПУ-2-М11200У3А | РПУ-2-М16200У3А |
РПУ-2-М11202У3А | РПУ-2-М16202У3А |
РПУ-2-М11220У3А | РПУ-2-М16220У3А |
РПУ-2-М11222У3А | РПУ-2-М16222У3А |
РПУ-2-М11240У3А | РПУ-2-М16240У3А |
РПУ-2-М11400У3А | РПУ-2-М16400У3А |
РПУ-2-М11402У3А | РПУ-2-М16402У3А |
РПУ-2-М11420У3А | РПУ-2-М16420У3А |
РПУ-2-М11440У3А | РПУ-2-М16440У3А |
РПУ-2-М11600У3А | РПУ-2-М16600У3А |
РПУ-2-М11620У3А | РПУ-2-М16620У3А |
РПУ-2-М11800У3А | РПУ-2-М16800У3А |
Общий вид, габаритные, установочные и присоединительные размеры реле типа РПУ-2-М1
Таблица к рис. 4
Обозначение типоисполнений реле | |
РПУ-2-М21002У3А | РПУ-2-М26002У3А |
РПУ-2-М21004У3А | РПУ-2-М26004У3А |
РПУ-2-М21020У3А | РПУ-2-М26020У3А |
РПУ-2-М21022У3А | РПУ-2-М26022У3А |
РПУ-2-М21040У3А | РПУ-2-М26040У3А |
РПУ-2-М21200У3А | РПУ-2-М26200У3А |
РПУ-2-М21202У3А | РПУ-2-М26202У3А |
РПУ-2-М21220У3А | РПУ-2-М21220У3А |
РПУ-2-М21222У3А | РПУ-2-М21222У3А |
РПУ-2-М21240У3А | РПУ-2-М26240У3А |
РПУ-2-М21400У3А | РПУ-2-М26400У3А |
РПУ-2-М21402У3А | РПУ-2-М26402У3А |
РПУ-2-М21420У3А | РПУ-2-М26420У3А |
РПУ-2-М21440У3А | РПУ-2-М26440У3А |
РПУ-2-М21600У3А | РПУ-2-М26600У3А |
РПУ-2-М21620У3А | РПУ-2-М26620У3А |
РПУ-2-М21800У3А | РПУ-2-М26800У3А |
Общий вид, габаритные, установочные и присоединительные размеры реле типа РПУ-2-М2
Электрические принципиальные схемы реле типов РПУ-2-0(5):
а - РПУ-2-0(5)Х002ХХХ;
б - РПУ-2-0(5)Х004ХХХ;
в - РПУ-2-0(5)Х020ХХХ;
г - РПУ-2-5Х022ХХХ;
д - РПУ-2-0(5)Х040ХХХ;
е - РПУ-2-0(5)Х200ХХХ;
ж - РПУ-2-0(5)Х202ХХХ;
з - РПУ-2-0(5)Х220ХХХ;
и - РПУ-2-0(5)Х222ХХХ;
к - РПУ-2-0(5)Х240ХХХ;
л - РПУ-2-0(5)Х400ХХХ;
м - РПУ-2-0(5)Х402ХХХ;
н - РПУ-2-5Х420ХХХ;
о - РПУ-2-5Х600ХХХ;
п - РПУ-2-0(5)Х620ХХХ;
р - РПУ-2-0(5)Х800ХХХ;
с - РПУ-2-0(5)Х440ХХХ
Электрические принципиальные схемы реле типов РПУ-2-М1(М2):
а - РПУ-2-М1(М2)Х222ХХХ;
б - РПУ-2-М1(М2)Х022ХХХ;
в - РПУ-2-М1(М2)Х002ХХХ;
г - РПУ-2-М1(М2)Х020ХХХ;
д - РПУ-2-М1(М2)Х200ХХХ;
е - РПУ-2-М1(М2)Х620ХХХ;
ж - РПУ-2-М1(М2)Х420ХХХ;
з - РПУ-2-М1(М2)Х220ХХХ;
и - РПУ-2-М1(М2)Х440ХХХ;
к - РПУ-2-М1(М2)Х240ХХХ;
л - РПУ-2-М1(М2)Х040ХХХ;
м - РПУ-2-М1(М2)Х800ХХХ;
н - РПУ-2-М1(М2)Х402ХХХ;
о - РПУ-2-М1(М2)Х600ХХХ;
п - РПУ-2-М1(М2)Х400ХХХ;
р - РПУ-2-М1(М2)Х202ХХХ;
с - РПУ-2-М1(М2)Х004ХХХ
Гарантийный срок - 2 года со дня ввода реле в эксплуатацию, но не более 3 лет со дня получения их заказчиком.
Реле представляет собой электромагнитный аппарат с магнитной системой клапанного типа, унифицированной для реле постоянного и переменного тока и контактной системой, состоящей из набора жестких контактных пружин, один конец которых закреплен в контактных стойках, а на свободных концах приклепаны контакт-детали. На якоре электромагнита закреплена изоляционная траверса, воздействующая на контактные пластины.
Реле типов РПУ-2-0ХХХХХХХХ и РПУ-2-М1ХХХХХХХХ открытого исполнения, снабжены ламелями для заднего присоединения внешних проводов пайкой.
Реле типа РПУ-2-5ХХХХХХХХ и РПУ-2-М2ХХХХХХХХ защищены кожухом и снабжены ламелями для заднего присоединения внешних проводов пайкой.
При подаче напряжения (тока) определенной величины на катушку, якорь электромагнита притягивается к сердечнику, изменяя коммутационное состояние контактов с помощью траверсы.
Реле устанавливается вертикально контактной группой вверх на вертикальной установочной плоскости (панелях и рейках).
Отверстия для установки реле выполняют в соответствии с установочными размерами, указанными на рис. 1, 2. Реле РПУ-2-0ХХХХХХХХ и РПУ-2-М1ХХХХХХХХ, РПУ-2-М2ХХХХХХХХ, крепятся двумя винтами, М4, реле РПУ-2-5ХХХХХХХХ - на шпильках гайками М4.
Ламели под пайку допускают присоединение двух медных проводов сечением до 1,5 мм2.
В комплект поставки входят: реле в объеме согласно заказу, техническое описание и инструкция по эксплуатации ИГЦЛ.647155.001 ТО ОДУ.140.011 - 1 экз. при заказе в один адрес или иное количество, оговоренное в заказе.
