Реле промежуточные типов РП23, РП25
Общие сведения
Реле промежуточные типа РП23 предназначены для применения в цепях постоянного тока, реле типа РП25 - в цепях переменного тока частотой 50 или 60 Гц в качестве вспомогательных реле в схемах защиты и автоматики энергосистем, когда коммутационная способность или количество контактов основных реле недостаточны. РП Х Х4:
РП - реле промежуточное;
Х - номер разработки (23, 25);
Х4 - климатическое исполнение (УХЛ, О) и категория размещения
(4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха от минус 20 до 40°С для исполнения УХЛ4 и от минус 10 до 45°С для исполнения О4.
Относительная влажность воздуха до 80% при температуре 25°С для исполнения УХЛ4 и до 98% при температуре 35°С для исполнения О4.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и других жидкостей, а также от прямого воздействия солнечной радиации.
Для климатического исполнения О4 обеспечена стойкость к поражению плесневыми грибами.
Воздействие вибрационных нагрузок в диапазоне частот от 10 до 100 Гц с максимальным ускорением 0,25 g.
Установка на вертикальной плоскости с отклонением не более 5° в любую сторону.
Степень защиты оболочки реле IР40, зажимов для присоединения внешних проводников IР00 по ГОСТ 14255-69.
Требования техники безопасности: реле должны устанавливаться на заземленных металлических конструкциях; по способу защиты человека от поражения электрическим током реле соответствует классу 0 по ГОСТ 12.2.007.0-75; монтаж и обслуживание реле следует вести при обесточенном состоянии; запрещается снимать оболочку (кожух) с реле, находящихся в работе.
Реле для поставок внутри страны и на экспорт соответствуют ТУ 16-523.483-78. ТУ 16-523.483-78
Технические характеристики
Номинальное напряжение, В: РП23 - 24, 48, 110, 220 РП25 - 100, 127, 220 Количество и вид контактов - 4з, 1р Напряжение срабатывания реле, нагретого до установившегося теплового состояния напряжением, равным 110% номинального, при температуре окружающего воздуха 40, 45, 50 и 55°С соответственно, % Uном, не более: РП23 - 80, 83, 86, 89 РП25 - 85, 87, 89, 91 Напряжение возврата, % Uном: РП23 - 10 РП25 - 5 Время срабатывания при Uном, с, не более - 0,06 Напряжение длительно выдерживаемое обмоткой реле, % Uном - 110 Потребляемая мощность при Uном: РП23, Вт - 6 РП25, В·А - 10 Коммутационная способность контактов реле при напряжении от 24 до 250 В, не более: в цепи постоянного тока ( t = 0,02 с), Вт - 100 в цепи переменного тока (соs j = 0,5), В·А - 500 Механическая износостойкость, циклы ВО - 105 Коммутационная износостойкость с нагрузкой на контактах, циклы ВО - 104 Испытательное напряжение переменного тока частотой 50 Гц, выдерживаемое электрической изоляцией в течение 1 мин без пробоя или перекрытия, приложенное между всеми независимыми цепями блока, а также между ними и корпусом, В - 2000 Масса, кг, не более - 0,825
Гарантийный срок - 2,5 года со дня ввода реле в эксплуатацию, но не более 3 лет со дня отгрузки предприятием-изготовителем потребителю или с момента проследования через государственную границу Российской Федерации (при поставке на экспорт).
Конструкция и принцип действия
Электрические схемы подключения реле приведены на рис. 1. Действие реле основано на электромагнитном принципе.
Электрические схемы подключения реле типов РП23, РП25
а - основного исполнения, выпускаемого
предприятием-изготовителем;
б, в, г - получаемые при пересборке контактной системы у
потребителя
Реле (рис. 2) выпускаются с четырьмя замыкающими и одним размыкающим контактом.

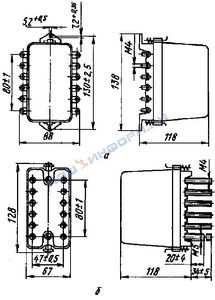

Габаритные, установочные и присоединительные размеры (без
предельных отклонений - максимальные) реле типов РП23, РП25
а - переднее присоединение; б - заднее присоединение
На месте эксплуатации при перестановке (повороте на 180°) неподвижных контактных угольников и подвижных контактных пластин могут быть осуществлены следующие комбинации из замыкающих и размыкающих контактов: 2 размыкающих и 3 замыкающих контакта; 3 размыкающих и 2 замыкающих контакта; 4 размыкающих и 1 замыкающий контакт.
Реле допускают переднее и заднее присоединение внешних проводников.
В комплект поставки входят: реле; комплект деталей для присоединения внешних проводников и крепления реле; комплект запасных частей для пусконаладочных работ по перечню предприятия-изготовителя при поставке реле на экспорт (необходимость поставки и количество комплектов оговаривается в заказе); этикетка, подписанная техническим контролем предприятия-изготовителя, удостоверяющая, что реле прошло приемо-сдаточные испытания и годно к эксплуатации; техническое описание и инструкция по эксплуатации (если указано в заказе) на партию, поставляемую в один адрес.
