Реле промежуточные типа РПК1-011
Общие сведения
Реле промежуточные типа РПК1-011 (021, 031) предназначены для применения в качестве комплектующих изделий в стационарных установках, в основном в схемах управления электроприводами при напряжении до 440 В постоянного тока и до 660 В переменного тока частотой 50 и 60 Гц.
Структура условного обозначения
РПК1-0Х1 Х4:
РПК - реле промежуточное комплектующее;
1 - номер модели;
0Х1 - модификация реле в зависимости от общего числа
контактов:
011 - 4 (4р), 021 - 8 (6з + 2р), 031 - 12 (9з + 3р);
Х4 - климатическое исполнение (УХЛ, О) и категория размещения
по ГОСТ 15150-69. Примечание: з - замыкающий контакт, р - размыкающий контакт.
Условия эксплуатации
Реле изготовляются в климатических исполнениях УХЛ4 для районов с умеренным и холодным климатом и О4 для районов с тропическим климатом. Допускают эксплуатацию в следующих условиях:
Высота над уровнем моря не более 2 000 м.
Температура окружающей среды от минус 40 до 55°С для исполнения УХЛ и от 1 до 55°С для исполнения О.
Относительная влажность окружающей среды не более 65% при температуре 20°С для исполнения УХЛ и 80% при температуре 27°С для исполнения О.
Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрационные нагрузки в диапазоне частот 1-100 Гц с максимальным ускорением 1 g.
Многократные ударные нагрузки с ускорением 3 g с продолжительностью удара 2-20 мс.
Рабочее положение реле в пространстве вертикальное, допускается отклонение от рабочего положения не более 5° в любую сторону.
Реле должны устанавливаться в помещениях с искусственно регулируемыми климатическими условиями (категория 4) и не предназначены для применения на подвижных средствах наземного, водного и воздушного транспорта.
Реле соответствуют ТУ 16-523.474-78. ТУ 16-523.474-78
Технические характеристики
Номинальные рабочие напряжение, токи, включаемые и отключаемые токи контактов в режиме редких коммутаций соответствуют данным табл. 1.
Таблица 1
| Категория применения по ГОСТ 17523–85 | Номинальное рабочее напряжение, В | Номинальный рабочий ток, А | Включаемый и отключаемый ток, А |
| АС-11 | 380 | 2,5 | 27,5 |
| 500 | 1,6 | 17,6 | |
| 660 | 1,0 | 11,0 | |
| DС-11 | 110 | 1,25 | 1,38 |
| 220 | 0,5 | 0,55 | |
| 440 | 0,2 | 0,22 |
Номинальное напряжение контактов реле, В - 660
Номинальный ток контактов реле, А - 16
Число контактов - См. табл. 2
Коммутационная износостойкость контактов реле при категории основного применения А-11, номинальных рабочих напряжении 380 В и токе 2,5 А и категории основного применения D-11, номинальных рабочих напряжении 220 В и токе 0,5 А, млн циклов ВО, не менее - 2,0
Номинальные напряжения переменного тока частотой 50 или 60 Гц включающей катушки, В - 12; 24; 36; 110; 127; 220; 230; 240; 380; 400; 415; 440; 500
Допустимые колебания напряжения на зажимах включающей катушки - (0,85-1,1)Uном
Потребляемая мощность реле в холодном состоянии, температуре окружающего воздуха (20+5)°С и номинальном напряжении на включающей катушке, В·А, не более: при притянутом якоре - 16
при отпущенном якоре - 110
Число коммутационных циклов, которое должно выдерживать реле в режиме редких коммутаций, не менее - 100
Допустимая частота включений в час при работе реле в повторно-кратковременном режиме (ПВ=40%) при коммутации токов в цепях контактов, не более - 1 200
Масса, кг - См. табл. 2
Таблица 2
| Реле | Число контактов | Б, мм | Масса, кг | ||
| общее | замыка-ющих | размы-кающих | |||
| РПК1-011 УХЛ4 | 4 | 4 | 0 | 110 | 0,73 |
| РПК1-021 УХЛ4 | 8 | 6 | 2 | 140 | 0,9 |
| РПК1-031 УХЛ4 | 12 | 9 | 3 | 150 | 1,10 |
Гарантийный срок - 2 года с момента ввода реле в эксплуатацию.
Габаритные и установочные размеры реле приведены на рис. 1 и в табл. 2, электрические принципиальные схемы - на рис. 2.
Габаритные и установочные размеры реле
А - вертикальная установочная ось
Электрические принципиальные схемы реле:

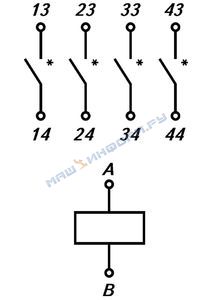

а - РПК1-011;

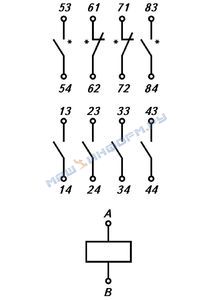

б - РПК1-021;

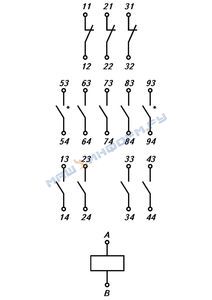

в - РПК1-031
Примечание. Контакты, обозначенные на схемах звездочкой, допускается перестраивать на месте эксплуатации из замыкающих в размыкающие или наоборот.
Конструкция реле - открытого исполнения с прямоходовой подвижной системой, перемещающейся перпендикулярно вертикальной плоскости.
Контактная система - мостикового типа.
Реле имеет электромагнит переменного тока с Ш-образной магнитной системой и состоит из сердечника, якоря и катушки, помещенной на среднем керне. При подаче напряжения на катушку происходят втягивание якоря и переключение контактов. Подвижная система возвращается в исходное положение под воздействием возвратной пружины при отключении напряжения.
Реле устанавливается в местах, предохраняющих обслуживающий персонал от возможного прикосновения к токоведущим частям, защищающим реле от пыли, воды и любых предметов, способных вызвать замыкание контактов или повреждение реле. В рабочем положении реле крепится к вертикальной плоскости таким образом, чтобы контактные зажимы выводов находились сверху и снизу реле. Реле допускают установку на изоляционных и металлических плитах и на металлических рейках. Крепление реле производится двумя винтами М5. Отверстия на плите для установки реле выполняются по рис. 3.

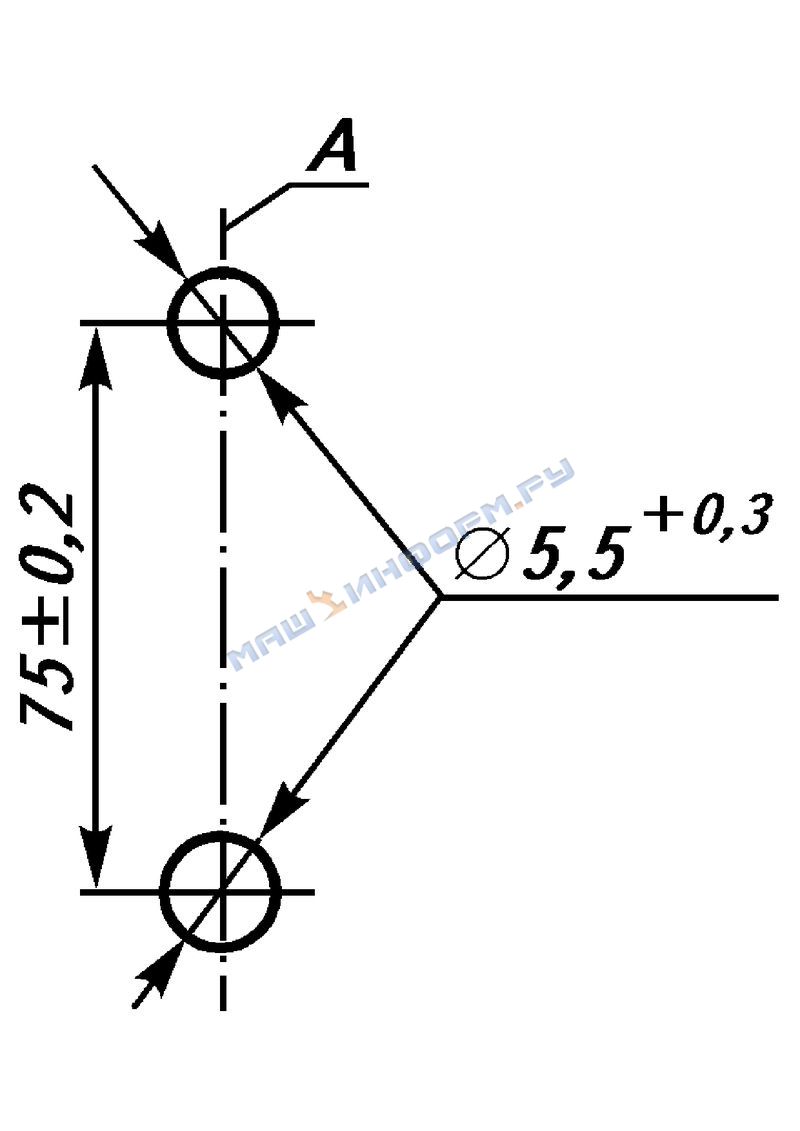

Отверстия на плите для установки реле
А - вертикальная установочная ось
Реле обеспечивают нормальную работу и условия обслуживания при их установке в горизонтальный ряд вплотную друг к другу.
Все типы реле выполнены с передним присоединением монтажных проводов.
Контактные зажимы выводов реле допускают присоединение одного или двух одно- или многожильных медных проводников сечением от 1 до 2,5 мм2 каждый с помощью винтового соединения. При этом на многожильные провода любого сечения и на одножильные провода сечением менее 1,5 мм2 должен быть надет наконечник.
Присоединение монтажного провода к контактному зажиму должно производиться втычным способом (без свертывания провода в кольцо).
В комплект поставки входят: реле, техническое описание и инструкция по эксплуатации.
