Реле промежуточные типа РП22
Общие сведения
Реле предназначены для применения в системах дистанционного управления выправочно-подбивочно-рихтовочных машин, а также могут быть применены в иных устройствах, где имеется импульсное управление.
Структура условного обозначения
РП22-04Х3:
РП - вид аппарата: реле промежуточные;
22 - номер типа;
04 - исполнение по номинальному напряжению катушки: 24 В
постоянного тока;
Х - вид климатического исполнения по ГОСТ 15150-69:
У - для умеренного климата,
Т - для тропического климата;
3 - категория размещения по ГОСТ 15150-69.
Условия эксплуатации
Интервал температур окружающего воздуха от минус 50 до 60°С для климатического исполнения У3 или от минус 10 до 60°С для климатического исполнения Т3.
Относительная влажность до 98% при температуре 25°С для климатического исполнения У3 и 35°С для исполнения Т3.
Высота над уровнем моря не более 1400 м.
Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы, при отсутствии непосредственного воздействия солнечной радиации.
Вибрационные нагрузки с частотой до 100 Гц при ускорении до 3 g, одиночные удары с ускорением до 3 g длительностью 40-60 мс.
Рабочее положение в пространстве на горизонтальной или вертикальной установочной плоскости (на вертикальной плоскости - якорем электромагнита вверх); допустимое отклонение от вертикали до 15° в любую сторону.
Степень защиты элементов реле по ГОСТ 14254-80: выводов - IР00, механизма - IР20.
Требования по технике безопасности соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75.
Реле соответствуют ТУ16-88 ИГФР.647135.011 ТУ. ТУ 16-88 ИГФР.647135.011 ТУ
Технические характеристики
Основные технические данные реле приведены в таблице.
Таблица
| Наименование параметра и размерность | Норма |
| Количество контактов | 1 |
| Номинальный ток контактов, А | 10 |
| Номинальное напряжение контактов, В: | |
| постоянного тока | 24 |
| переменного тока | 220 |
| Номинальное напряжение катушки постоянного тока, В | 24 |
| Допустимые пределы изменения напряжения питания от номинального | 0,7–1,1 |
| Потребляемая мощность катушки, Вт, не более | 9,0 |
| Длительность импульса включения катушки, с: | |
| при редких включениях (с интервалом не менее 10 с) | 0,025–1,0 |
| при частых включениях (с частотой до 600 циклов) | 0,025–0,5 |
| Коммутационная износостойкость в режиме нормальных коммутаций | |
| при напряжении 24 В постоянного тока, | 25 |
| при напряжении 24 В постоянного тока, | 100 |
| при напряжении 220 В переменного тока, | 25 |
| Механическая износостойкость, тыс. циклов ВО | 400 |
| Вероятность безотказной работы за год эксплуатации | 0,98 |
| Срок службы, лет | 8 |
| Испытательное напряжение изоляции в холодном состоянии | |
| контакта | 1500 |
| катушки | 750 |
| Сопротивление изоляции в холодном состоянии при нормальных климатических условиях, МОм, не менее | 100 |
| Масса, кг, не более | 0,05 |

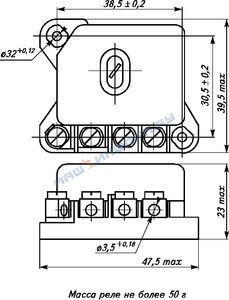

Габаритные и установочные размеры указаны на рис. 1. Схема электрическая принципиальная реле приведена на рис. 2.
Контакты реле допускают работу в следующих режимах: продолжительном и повторно-кратковременном с частотой включения и отключения контакта до 600 в час с продолжительностью включения до 50%.
Гарантийный срок эксплуатации - 2 года со дня ввода реле в эксплуатацию, но не более 3 лет со дня получения реле потребителем от предприятия-изготовителя или с момента проследования через границу государства-изготовителя.
Реле состоит из электромагнита и контактной системы, закрепленных на основании и закрытых кожухом. Электромагнит содержит магнитопровод, сердечник, катушку и якорь с толкателем и возвратной пружиной. Контактная система содержит неподвижный контакт и подвижный контакт с пружиной на контактодержателе.
При подаче на катушку импульса напряжения якорь притягивается к сердечнику и приводит контакт в замкнутое состояние, которое сохраняется при исчезновении напряжения. При подаче на катушку следующего импульса якорь приводит контакт в разомкнутое состояние, которое также сохраняется при исчезновении напряжения. В комплект поставки входят: реле; эксплуатационная документация - "Техническое описание и инструкция по эксплуатации" (при указании в заказе).
