Реле промежуточные серии РП20М

Общие сведения

Реле промежуточные серии РП20М применяются в цепях управления электроприводами переменного тока напряжением до 440 В частотой 50 и 60 Гц, в цепях постоянного тока напряжением до 220 В.

Структура условного обозначения

РП20М-ХХХХ3:
РП - реле промежуточное;
20 - номер серии;
М - модернизированное;
Х - номинальный ток контактов (2-6 А);
Х - способ возврата (1 - одностабильные; 2 - двустабильные);
Х - способ крепления, вид и способ присоединения внешних
проводников: 5 - с креплением при помощи винтов, с задним
присоединением, с ламелями под пайку; 7 - с креплением
винтами, с передним присоединением, с винтовыми зажимами;
Х3 - климатическое исполнение (У, Т) и категория размещения по
ГОСТ 15150-69.
Реле климатического исполнения У категории 3 пригодны для эксплуатации в условиях, нормированных для исполнения УХЛ категории 4.

Условия эксплуатации

Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха от минус 45 до 55°С для исполнения У3 и от минус 10 до 55°С для исполнения Т3.
Относительная влажность окружающего воздуха до 98% при температуре 25°С для исполнения У3 и 35°С для исполнения Т3.
Окружающая среда, не содержащая пыли в концентрациях, снижающих параметры реле в недопустимых пределах.
Вибрация мест крепления реле с частотой от 10 до 100 Гц при ускорении не более 1g.
Отсутствие ударов (группа механического исполнения М6 по ГОСТ 17516.1-90).
Рабочее положение в пространстве на вертикальной установочной плоскости контактной группой вверх или на горизонтальной установочной плоскости якорем электромагнита вверх. Допустимое отклонение не более 5°.
Степень защиты механизма реле IР30, выводов IР00 по ГОСТ 14255-69.
Требования техники безопасности должны соответствовать ГОСТ 17523-85.
По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.
Реле для внутригосударственных и экспортных поставок соответствуют ТУ 16-88 ИГФР.647115.037 ТУ, для экспорта - дополнительно РД 16.01.007-88. РД 6.01.007-88;ИГФР.647115.037;ИГФР.647115.036;ИГФР.647135.009;
ИГФР.647155.028;ИГФР.647155.032;ИГФР.647175.001

Технические характеристики

Типы, исполнения и основные параметры реле указаны в табл. 1 и 2.

Таблица 1

Тип и климатическое исполнение Обозначение основного конструкторского документа Род тока включающей катушки Исполнение реле
У3 Т3 по способу крепления по виду присоединения внешних проводников по способу присоединения внешних проводников
РП20М-215У3 РП20М-215Т3 ИГФР.647115.037 Постоянный Винтами Заднее С ламелями
под пайку
РП20М-217У3 РП20М-217Т3 ИГФР.647115.036 Переднее С винтовыми зажимами
РП20М-225У3 РП20М-225Т3 ИГФР.647135.009 Постоянный Винтами Заднее С ламелями
под пайку
РП20М-227У3 РП20М-227Т3 ИГФР.647135.009 Переднее С винтовыми зажимами
РП20М-215У3 РП20М-215Т3 ИГФР.647155.028 Переменный Заднее С ламелями
под пайку
РП20М-217У3 РП20М-217Т3 ИГФР.647155.032 Переднее С винтовыми зажимами
РП20М-225У3 РП20М-225Т3 ИГФР.647175.001 Заднее С ламелями
под пайку
РП20М-227У3 РП20М-227Т3 ИГФР.647175.001 Переднее С винтовыми зажимами

Таблица 2

Тип и климатическое исполнение Род включа-ющей катушки Номинальное напряжение включающей катушки, В Номинальные токи включающей катушки постоянного и переменного тока, А Исполнение по виду возврата Номинальное напряжение цепей контактов, В Классифика-ционный ток контактов, А Число кон-тактов (общее) Исполнение по сочетанию контактов* Степень защиты по ГОСТ 14255–69
У3 Т3 Постоянного тока переменного тока частотой механизма реле выводов
50 Гц 60 Гц
РП20М-215У3;
РП20М-217У3		 РП20М-215Т3;
РП20М-217Т3		 Напря-жения
и тока		 12; 15;
24; 48;
60; 110;
220		 12; 24;
36; 40;
110 (127);
220;
230;
240;
380;
400;
415		 12; 24;
36; 110;
220;
380; 400		 0,2; 0,25;
0,32; 0,4;
0,5; 0,6; 0,8;
1; 1,25;
1,6; 2; 2,5;
3,2; 4; 5;
6; 8; 10		 Одно-стабильные 12–440 6 2; 4; 6; 8 20; 22;
40; 42;
44; 62;
80		 IР30 IР00
РП20М-225У3;
РП20М-227У3		 РП20М-225У3;
РП20М-227Т3		 Напря-жения 12; 24;
36; 40;
110 (127);
220;
230; 240		 12; 24;
36; 110;
220		 – Дву-стабильные 2; 4 20; 22;
40

* Первая цифра – число замыкающих контактов, вторая – размыкающих. Значение номинального напряжения в скобках – для применения в ранее разработанном оборудовании.


Реле надежно срабатывают при колебаниях напряжения цепи управления в пределах 0,85-1,05 номинального.
Категория применения реле: А-12, D-12, АС-11, АС-21, DС-21.
Номинальный ток контактов, А - 6
Наименьший номинальный ток контактов (при минимальном напряжении 24 В), А - 0,01
Потребляемая мощность включающей катушки напряжения или тока, замеренная в холодном состоянии реле, при температуре окружающего воздуха (25+10)°С и номинальном напряжении, должна быть не более: для одностабильных реле постоянного тока с числом контактов не более 4 при напряжениях 12, 15 и 24 В, Вт - 1,5
для одностабильных реле постоянного тока с числом контактов не более 4 при прочих напряжениях, Вт - 2
для одностабильных реле постоянного тока с числом контактов более 4 и двустабильных реле, Вт - 4
для одностабильных реле переменного тока с числом контактов не более 4, с катушкой напряжения, В·А - 4
для одностабильных реле переменного тока с числом контактов более 4, с катушками напряжения и с катушками тока, В·А - 7
Механическая износостойкость, млн. циклов ВО - 16
Время срабатывания, с, не более - 0,04
Время возврата, с, не более - 0,04

Время воздействия напряжения по цепи включения и возврата двухстабильных реле, с, не менее - 0,5
Номинальные рабочие токи контактов в режиме редких коммутаций соответствуют указанным в табл. 3.

Таблица 3

Категория применения Номинальное напряжение, В Номинальный рабочий ток, А
АС-11 До 36
110
220
380
440		 6
3
0,8
0,6
0,2
А-12 До 380
440		 6
2
АС-21 До 110
220
380
440		 6
5
4
1
D-12 До 15
24
48
60
110
220		 6
3
1,5
0,6
0,3
0,15
DС-21 До 24
48
60
110
220		 6
2
1,2
0,5
0,2

Коммутационная износостойкость контактов реле в режиме нормальных коммутаций токов, указанных в табл. 4, должна составлять 4 млн. срабатываний.

Таблица 4

Категория применения Номинальное напряжение, В Номинальный рабочий ток, А
АС-11 24
110
220
380
440		 1,5
0,4
0,2
0,13
0,05
АС-21 24
110
220
380
440		 3,6
0,96
0,48
0,36
0,12
А-12 24
110
220
380
440		 3
0,8
0,4
0,3
0,1
D-12 24
48
110
220		 0,6
0,3
0,15
0,1
DС-21 24
48
110
220		 0,72
0,36
0,18
0,12

Реле допускают работу в продолжительном, прерывисто-продолжительном, кратковременном повторно-кратковременном режимах с частотой до 1200 включений в час и относительной продолжительностью включения до 40% при коммутировании токов и с частотой до 3600 включений в час без тока в цепи контактов (3000 в час - для двустабильных реле).
Гарантийный срок - 3 года со дня пуска реле в эксплуатацию, но не позднее 6 мес со дня получения их потребителем.

Реле содержит контактную систему и электромагнит.
Электромагнит состоит из сердечника с катушкой, ярма и якоря, зафиксированного на ярме посредством пластины.
Контактная система состоит из набора контактных пружин, расположенных в две колонки и закрепленных на ярме, и траверсы.
Контактная система и электромагнит закрыты кожухом. При включении включающей катушки на заданное напряжение (ток) якорь притягивается к сердечнику и воздействует на траверсу, которая изменяет коммутационное состояние контактов.
В одностабильных реле после снятия напряжения якорь и контактная система возвращаются в исходное положение. В двустабильных реле якорь и контактная система не изменяют своего положения, для возврата их в исходное положение необходимо включить цепь возврата.
Реле с ламелями для заднего присоединения внешних проводников пайкой устанавливаются на панелях и крепятся двумя винтами по вертикали.
Реле с винтовыми зажимами для переднего присоединения внешних проводников устанавливаются на панелях и крепятся двумя винтами по вертикали или горизонтали.
Ламели под пайку проводов допускают присоединение двух проводников общим сечением до 1,5 мм2.
Винтовые зажимы допускают присоединение двух медных проводников сечением до 1,5 мм2 каждый.
Габаритные, установочные, присоединительные размеры и масса реле указаны на рис. 1 и 2.

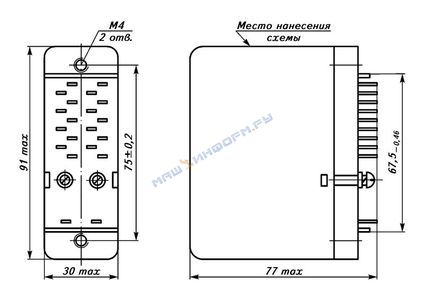

Габаритные и установочные размеры реле типов РП20М-215ХХ и РП20М-225ХХ.
Масса не более 0,19 кг

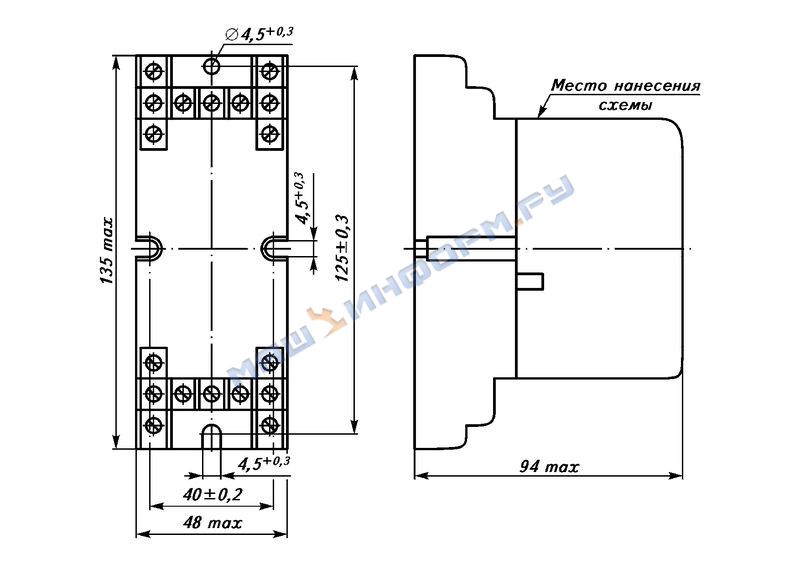

Габаритные, установочные размеры реле типов РП20М-217ХХ и РП20М-227ХХ.
Масса не более 0,28 кг
Электрические принципиальные схемы реле приведены в табл. 5 (вид со стороны монтажа).

Таблица 5

Электрические принципиальные схемы реле (вид со стороны монтажа)

Типы реле РП20М-215ХХ
Исполнение по сочетанию контактов 80 62 44 42 40
Схема
Типы реле РП20М-215ХХ РП20М-225ХХ
Исполнение по сочетанию контактов 22 20 40 22 20
Схема
Типы реле РП20М-217ХХ
Исполнение по сочетанию контактов 80 62 44 42 40
Схема
Типы реле РП20М-217ХХ РП20М-227ХХ
Исполнение по сочетанию контактов 22 20 40 22 20
Схема

Примечание. Для двустабильных реле: цепь включения – "А–В1", цепь возврата – "А–В2".
Расположение выводов на схемах полностью соответствует расположению выводов на реле.

В комплект поставки входят: реле, монтажная пластина (по указанию в заказе, пластины поставляются за отдельную стоимость в отдельных упаковках независимо от реле), эксплуатационная документация - "Техническое описание и инструкция по эксплуатации" или "Инструкция по эксплуатации" - 1 экз. на каждое грузовое место.
По требованию в заказе может поставляться иное количество.
