Реле промежуточные серии РЭП 31
Общие сведения
Реле промежуточные серии РЭП31 предназначены для применения в цепях переменного тока частоты 50 (60) Гц и постоянного тока с номинальным напряжением до 250 В в стационарных электроустановках, в том числе в электронных модулях с контактным выходом.
Структура условного обозначения
РЭП31-ХХХ-ХХХХХ-40Х4:
РЭП - обозначение вида реле: электромагнитное промежуточное;
31 - номер серии;
ХХХ - количество контактов:
100 - 1 замыкающий,
110 - 1 замыкающий и 1 размыкающий,
001 - 1 переключающий,
200 - 2 замыкающих;
Х - род тока в цепи включающей катушки, род включающей катушки
и вид возврата: 5 - реле постоянного тока с катушкой
напряжения, одностабильное;
Х - способ крепления:
7 - для установки на плате печатного монтажа;
ХХ - напряжение включающей катушки: 15 - 5 В, 01 - 6 В,
02 - 12 В, 03 - 15 В, 04 - 24 В, 09 - 60 В;
Х - вид расположения выводов: 1 - на торцевой поверхности,
2 - на боковой поверхности;
40 - степень защиты IР40 по ГОСТ 15150-69;
Х - вид климатического исполнения по ГОСТ 15150-69:
УХЛ - для умеренного и холодного климата,
О - общеклиматическое (для тропического климата);
4 - категория размещения 4 по ГОСТ 15150-69.
Условия эксплуатации
Интервал температур окружающего воздуха от минус 40 до 55°С для исполнения УХЛ4 или от 1 до 55°С для исполнения О4.
Относительная влажность воздуха до 80% при температуре 25°С для исполнения УХЛ4 и до 98% при температуре 35°С для исполнения О4.
Высота над уровнем моря не более 2000 м.
Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры в недопустимых пределах (атмосфера типа II по ГОСТ 15150-69).
Вибрация мест крепления реле с частотой до 100 Гц при ускорении не более 1 g, наличие ударов с ускорением до 3 g длительностью 2-15 мс (группа условий эксплуатации М7 по ГОСТ 17516.1-89).
Рабочее положение в пространстве любое; предпочтительным является положение, при котором контактные выводы расположены выше выводов катушки.
Требования по технике безопасности соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75.
Реле соответствует ТУ16-92 ИГФР.647115.079 ТУ. ТУ 16-92 ИГФР.647115.079 ТУ
Технические характеристики
Основные параметры реле указаны в табл. 1.
Таблица 1
| Наименование параметра | Норма |
| Номинальное напряжение цепи контактов, В | 6–220 |
| Номинальный ток контактов, А | 8,0 |
| Вид и число контактов | 1 замыкающий; 1 переключающий; 1 замыкающий и 1 размыкающий; 2 замыкающих |
| Номинальное напряжение катушки, В | 5; 6; 12; 15; 24; 60 |
| Наименьший номинальный | |
| при напряжении 6 В | 0,05 |
| при напряжении 24 В | 0,01 |
| Допустимый сквозной ток контактов в течение 1 с, А | 63 |
| Допустимые пределы изменения напряжения цепи управления от номинального | 0,85–1,1 |
| Потребляемая мощность при температуре | |
| для реле с 1 замыкающим контактом | 0,38 |
| для реле с 1 переключающим контактом и двумя контактами | 0,55 |
| Время срабатывания при температуре окружающего воздуха (20±5) ° С и номинальном напряжении, с, не более | 0,015 |
| Время возврата при температуре окружающего воздуха (20±5) ° С | 0,015 |
| Коммутационная износостойкость, | см. табл. 3 |
| Механическая износостойкость, | 20,0 |
| Испытательное напряжение изоляции | |
| для исполнения УХЛ4 | 2000 |
| для исполнения О4 | 2200 |
| Электрическое сопротивление изоляции в холодном состоянии в нормальных климатических условиях, МОм, не менее | 20,0 |
| Масса, кг, не более: | |
| с 1 контактом | 0,02 |
| с 2 контактами | 0,022 |
Значение номинальных рабочих токов при различных номинальных напряжениях и число циклов в режиме редких коммутаций соответствуют указанным в табл. 2.
| Категория применения | Напряжение, В | Ток, А | Вид нагрузки | Число циклов |
| АС-21 | 110 220 | 8 5 | Активная | 50 |
| DС-21 | 24 220 | 5 2 | Активная | 20 |
Интервал между циклами - от 5 до 10 с.
Значение номинальных рабочих токов при различных номинальных напряжениях и коммутационной износостойкости в режиме нормальных коммутаций соответствуют указанным в табл. 3.
Таблица 3
| Категория применения | Номинальное рабочее напряжение, В | Номинальный рабочий ток, А | Коммутационная износостойкость, млн циклов ВО | Параметр индуктивной нагрузки |
| АС-21 | 24 220 | 5,00 1,0 | 1,0 | Активная |
| АС-21 | 220 | 5,00 | 0,5 | |
| А-12 | 220 | 0,50 | 1,0 | cos j = 0,4 |
| DС-21 | 24 | 2,5 | 1,0 | Активная |
| D-12 | 24 220 | 0,5 0,08 | 1,0 1,0 | t = 0,05 с t = 0,035 с |
Реле допускают работу во всех следующих режимах: продолжительном; прерывисто-продолжительном; кратковременном;
повторно-кратковременном при относительной продолжительности включения до 40% и количестве оперирования не более 1200 в течение 1 ч.
Гарантийный срок - 2,5 года со дня ввода реле в эксплуатацию, однако не более 3 лет со дня получения их потребителем для нужд народного хозяйства или с момента проследования через границу государства-изготовителя при поставке на экспорт.
Реле состоит из контактной системы и электромагнита. Контактная система содержит подвижные и неподвижные контакты на плоских контактных пластинах, консольно закрепленных в пазах пластмассового корпуса.
Электромагнит содержит сердечник, катушку и якорь. Якорь располагается с внешней стороны магнитной системы и прижимается одним концом к магнитопроводу отгибом пружинного фиксатора.
Магнитопровод крепится в корпусе путем плотной посадки в нем каркаса катушки.
При подаче на катушку напряжения установленной величины реле срабатывает, то есть якорь реле притягивается к сердечнику, осуществляя изменение коммутационного состояния контакта; при исчезновении напряжения в цепи катушки якорь и подвижные контакты реле возвращаются в исходное состояние.
Габаритные и установочные размеры реле приведены на рис. 1-8.

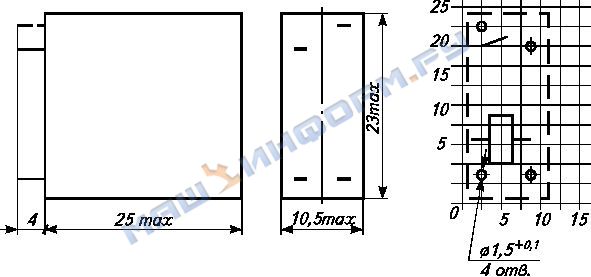

Габаритные и установочные размеры реле типоисполнения
РЭП31-100-57ХХ1-Х4
Габаритные и установочные размеры реле типоисполнения
РЭП31-100-57ХХ2-Х4

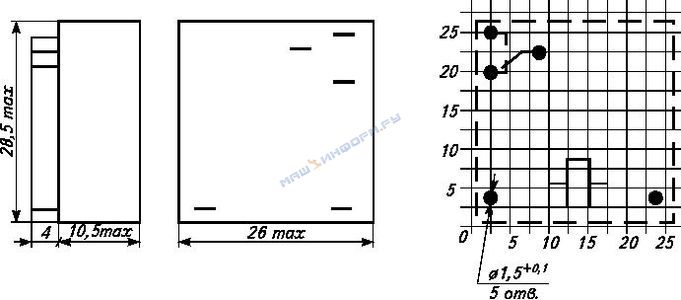

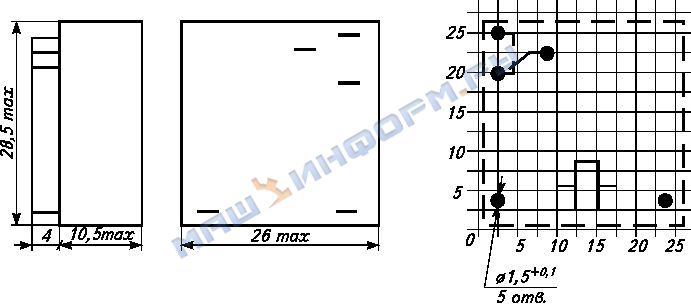

Габаритные и установочные размеры реле типоисполнения
РЭП31-001-57ХХ1-Х4
Габаритные и установочные размеры реле типоисполнения
РЭП31-001-57ХХ2-Х4

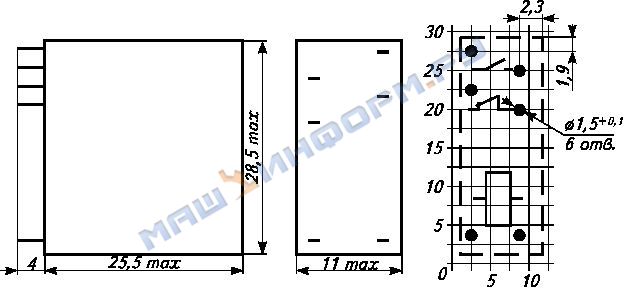

Габаритные и установочные размеры реле типоисполнения
РЭП31-110-57ХХ1-Х4
Габаритные и установочные размеры реле типоисполнения
РЭП31-200-57ХХ1-Х4
Габаритные и установочные размеры реле типоисполнения
РЭП31-110-57ХХ2-Х4

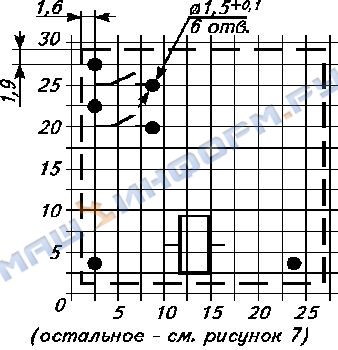

Габаритные и установочные размеры реле типоисполнения
РЭП31-200-57ХХ2-Х4 - В комплект поставки входят: реле; эксплуатационная документация - "Техническое описание и инструкция по эксплуатации" (ТО). Необходимость поставки и количество экземпляров оговаривается в заказе. По классификационным признакам ГОСТ 17523-85 реле является: по назначению - нормального режима работы; по роду тока в цепи включающей катушки - постоянного тока; по роду включающей катушки - с катушкой напряжения; по виду возврата - одностабильные; по категории применения - А-12, D-12, АС-21, и DС-21; по защищенности - открытого исполнения, при этом степень защиты по ГОСТ 14254-80: для выводов IР00, для механизма IР40; по способу крепления и способу присоединения внешних проводников - крепление к печатной плате посредством пайки; по виду расположения выводов - на торцевой или на боковой поверхности.
