Реле промежуточные серии РЭП-18
Общие сведения
Реле промежуточные серии РЭП18 предназначены для применения в цепях переменного тока номинальным напряжением до 380 В частотой 50 (60) Гц и постоянного тока номинальным напряжением до 220 В.
Структура условного обозначения
РЭП18-00Х-ХХХХХХ-00Х4:
РЭП - реле электромагнитное промежуточное одностабильное;
18 - номер серии;
00Х - количество контактов:
001 - 1 переключающий,
002 - 2 переключаюших,
004 - 4 переключающих;
Х - род тока в цепи включающей катушки, род включающей катушки
и вид возврата:
1 - реле переменного тока с катушкой напряжения,
одностабильное,
5 - реле постоянного тока с катушкой напряжения,
одностабильное;
ХХ - способ крепления, вид и способ присоединения внешних
проводников:
16 - крепление при помощи гайки за шпильку с ламелями
под пайку проводов для заднего присоединения;
26 - крепление на разъемном контактном соединении (розетке)
с ламелями под пайку для заднего присоединения;
76 - крепление к печатной плате с ламелями под пайку;
78 - крепление на разъемном контактном соединении (розетке)
с ламелями под пайку к печатной плате;
ХХ - напряжение включающей катушки постоянного тока:
01 - 6 В,
02 - 12 В,
04 - 24 В,
09 - 48 В,
11 - 60 В,
13 - 110 В,
17 - 5 В,
18 - 15 В;
переменного тока частотой 50 Гц:
21 - 12 В,
22 - 24 В,
25 - 40 В,
29 - 110 В,
34 - 220 В;
переменного тока частотой 60 Гц:
48 - 12 В,
49 - 24 В,
52 - 40 В,
55 - 110 В,
60 - 220 В;
Х - наличие дополнительных элементов:
1 - без дополнительных элементов,
2 - с указателем срабатывания,
3 - с ручным манипулятором,
4 - с указателем срабатывания и ручным манипулятором;
00 - степень защиты IР00 для выводов, IР40 для механизма;
Х - климатическое исполнение по ГОСТ 15150-69:
УХЛ - для умеренного и холодного климата,
О - общеклиматическое (для тропического климата);
4 - категория размещения по ГОСТ 15150-69.
Условия эксплуатации
Температура окружающего воздуха от минус 40 до 55°С для исполнения УХЛ4 или от 1 до 55°С - для исполнения О4.
Относительная влажность до 80% при температуре 25°С для исполнения УХЛ4 и до 98% при температуре 35°С для исполнения О4.
Высота над уровнем моря не более 2000 м.
Вибрация мест крепления реле с частотой до 100 Гц при ускорении не более 1 g.
Реле изготовляются для внутрироссийских и экспортных поставок и соответствуют ТУ 16-90 ИГФР.647115.064 ТУ. ТУ 16-90 ИГФР.647115.064 ТУ
Номинальное напряжение катушек, В:
постоянное - 5, 6, 12, 15, 24, 48, 60, 110
переменное частотой 50 или 60 Гц - 12, 24, 40, 110, 220
Номинальное напряжение цепи контактов, В - 6-380
Номинальный ток контактов, А - 4
Минимальный коммутируемый ток, А:
при напряжении 24 В - 0,01
при напряжении 6 В - 0,05
Время срабатывания, с, не более - 0,025
Время возврата, с, не более - 0,01
Отключаемая мощность:
при напряжении 380 В, В·А - 63
при напряжении 220 В, Вт - 10
Коммутационная износостойкость, млн циклов ВО - 4
Потребляемая мощность, не более:
для реле постоянного тока, Вт - 1,3
для реле переменного тока, В·А - 1,5
Масса, г - 23,6-50,2
Гарантийный срок со дня ввода реле в эксплуатацию, лет - 3
Конструкция и принцип действия
Реле состоит из контактной системы и электромагнита. Контактная система состоит из неподвижных контактов на плоских пластинах, зафиксированных в пластмассовом основании, и подвижных контактов на плоских пружинах, закрепленных на якоре электромагнита.
Электромагнит содержит магнитопровод, сердечник, катушку и якорь. Магнитопровод крепится к пластмассовому основанию при помощи винта или гайки. В пластмассовом основании также зафиксированы выводы катушки и подвижных контактов, причем последние связаны с выводами посредством гибких соединителей.
Реле могут иметь дополнительно механический указатель состояния реле (включено-выключено) и (или) ручной манипулятор для воздействия на подвижную систему от руки.
Реле работает следующим образом.
При подаче на катушку напряжения установленной величины реле срабатывает, т.е. якорь реле притягивается к сердечнику, осуществляя изменение коммутационного состояния контактов. При исчезновении напряжения в цепи катушки происходит возврат реле, т.е. якорь опускается и контакты принимают начальное состояние.
При срабатывании реле, снабженного указателем, в прозрачном участке кожуха появляется торец планки (рычага), связанного с якорем, что свидетельствует о включенном состоянии реле.
При наличии ручного манипулятора можно от руки воздействовать на подвижную систему и изменять коммутационное состояние контактов, что бывает необходимо при наладке сложных устройств.
Реле пригодны для монтажа на изоляционных и металлических плитах и рейках.

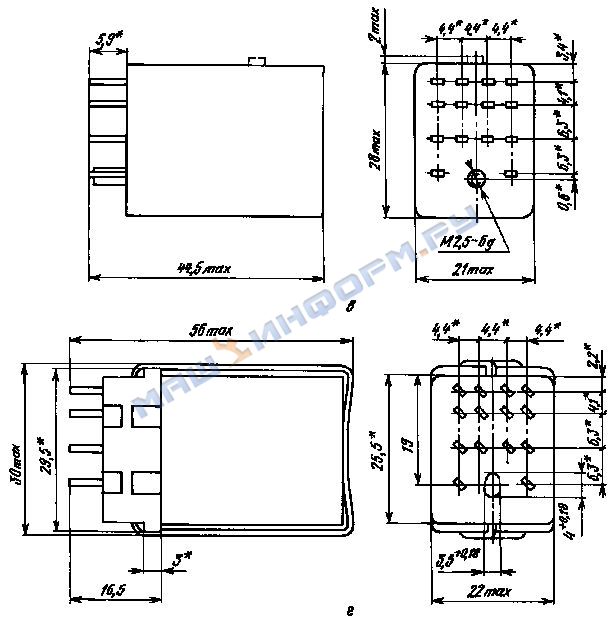

Габаритные, установочные размеры и масса реле приведены на рисунке.
Габаритные, установочные размеры и масса реле РЭП18:
Таблица к рисунку
| Типоисполнение | Рисунок | Масса, г, не более** |
| РЭП18-001-Х26ХХХ-00Х4 | а | 31,6 |
| РЭП18-001-Х78ХХХ-00Х4 | 31,3 | |
| РЭП18-002-Х26ХХХ-00Х4 | 32,6 | |
| РЭП18-002-Х78ХХХ-00Х4 | 32,1 | |
| РЭП18-001-Х76ХХХ-00Х4 | б | 23,6 |
| РЭП18-002-Х76ХХХ-00Х4 | 24,3 | |
| РЭП18-004-Х16ХХХ-00Х4 | в | 40,0 |
| РЭП18-004-Х26ХХХ-00Х4 | г | 50,2 |
| РЭП18-004-Х78ХХХ-00Х4 | 49,4 | |
| РЭП18-004-Х76ХХХ-00Х4 | д | 39,1 |
| * Размеры для справок (на рис.).**При наличии указателя масса увеличивается на 0,55 г; при наличии ручного манипулятора – на 0,07 г. | ||
В комплект поставки входят: реле, монтажная пружина (для реле с розетками под пайку проводов), техническое описание и инструкция по эксплуатации.
