Реле промежуточные электромагнитные серии ПЭ-36, ПЭ-37
Общие сведения
Реле промежуточные электромагнитные серии ПЭ-36, ПЭ-37 применяются в цепях управления электроприводами переменного тока напряжением до 440 В частоты 50 и 60 Гц и в цепях постоянного тока напряжением до 220 В, являются комплектующими изделиями.
Структура условного обозначения
ПЭ-ХХ-ХХХ Х3:
ПЭ - промежуточные электромагнитные реле;
ХХ - серия (36 - под пайку проводов, под скрутку, под фастон;
37 - под винтовой зажим);
Х - способ присоединения внешних проводов (только для реле
ПЭ-36):
1 - с ламелями под пайку,
2 - с ламелями под скрутку,
3 - с ламелями под фастон;
ХХ - сочетания замыкающих и размыкающих контактов реле:
80 - с 8 замыкающими,
62 - с 6 замыкающими и 2 размыкающими,
44 - с 4 замыкающими и 4 размыкающими,
42 - с 4 замыкающими и 2 размыкающими,
24 - с 2 замыкающими и 4 размыкающими,
22 - с 2 замыкающими и 2 размыкающими;
Х3 - климатическое исполнение У, Т и категория размещения по
ГОСТ 15150-69 и ГОСТ 15543-70.
Условия эксплуатации
Высота над уровнем моря до 2000 м.
Температура окружающего воздуха от 228 до 328°К (от -45 до 55°С).
Относительная влажность окружающего воздуха до 98% при температуре 298°К (25°С) для исполнения У, 308°К (35°С) - для исполнения Т.
Окружающая среда (промышленная) не должна содержать пыли в концентрациях, снижающих работу реле.
Вибрация мест крепления реле с частотой от 1 до 35 Гц при ускорении не более 4,9 м/с2 (0,5 g).
Ударные нагрузки с ускорением не более 29,43 м/с2 (3 g) и длительностью импульса (2-20) мс.
Рабочее положение в пространстве вертикальное или горизонтальное, на вертикальной плоскости допускается отклонение не более 5°.
Реле постоянного тока допускают работу при питании выпрямленным током. Пульсация напряжения при этом должна быть не более 8%.
Реле соответствует ТУ16.523.622-82, по технике безопасности - ГОСТ 17523-85. ТУ 16.523.622-82
Технические характеристики
Номинальные напряжения включающей катушки, В: постоянного тока - 12, 15, 24*, 48, 60, ! - 110, 220 переменного тока частоты 50 Гц - 12, 24, 36, 40, 110, ! - 127, 220, 230, ! - 240, 380, 400, 415 переменного тока частоты 60 Гц - 12, 24, 36, 40, 110, ! - 220, 380, 440 Номинальные токи включающей катушки, А: постоянного тока - 0,2; 0,25; 0,32; 0,4;
! - 0,5; 0,6; 0,8; 1;
! - 1,25; 1,6; 2; 2,5;
! - 3,2; 4; 5; 6; 8; 10 переменного тока - 0,2; 0,25; 0,32; 0,4;
! - 0,5; 0,6; 0,8; 1;
! - 1,25; 1,6; 2; 2,5; ! - 3,2; 4; 5; 6,8; 10 Номинальное напряжение цепей контактов, В: постоянного тока - 12-220 переменного тока - 12-440 Номинальный ток контактов, А - 6 Категория применения реле: основная - АС-11 дополнительная - А-12, Д-12, - АС-21, ДС-21 Классификационный ток контактов, А - 0,6 Количество контактов (общее) - 4, 6, 8 Степень защиты по ГОСТ 14255-69: механизма - IР20 выводов - IР00 Время срабатывания реле, мс, не более - 50 Время возврата, мс, не более - 50 Механическая износостойкость реле, млн циклов ВО - 16,0
*По согласованию с изготовителем реле на напряжение 24 В с 2 замыкающими и 2 размыкающими контактами изготовляются с катушкой сопротивлением 400 Ом.
Коммутационная износостойкость контактов реле в режиме нормальных коммутаций при активных нагрузках соответствует данным, приведенным в таблице.
| Категория применения | Номинальное рабочее напряжение, В | Коммутируемый ток, А | Номинальный рабочий ток, А | Коммутационная износостойкость, млн циклов ВО |
| АС-21 | 12 24 110 220 380 440 | 5,2 3,9 1 0,5 0,4 0,065 | 5,2 3,9 1 0,5 0,4 0,065 | 2,5 |
| ДС-21 | 24 48 110 220 | 0,8 0,4 0,2 0,13 | 0,8 0,4 0,2 0,13 | 2,5 |
Сопротивление изоляции реле, прошедших испытания на коммутационную износостойкость, не должно быть менее 0,5 МОм.
Потребляемая мощность, не более:
для реле постоянного тока, Вт - 4,0
для реле переменного тока, В·А - 7,0
Масса реле, кг, не более:
ПЭ-36 - 0,18
ПЭ-37 - 0,68
Гарантийный срок реле - 2 года со дня пуска в эксплуатацию, но не более 2,5 лет с момента проследования его через государственную границу Украины.
Принципиальные электрические схемы реле приведены на рис. 1.

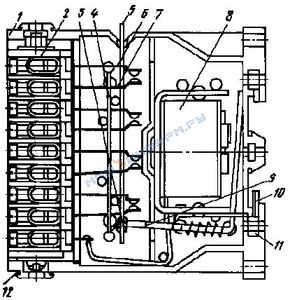

Реле ПЭ-36 (рис. 2) и реле ПЭ-37 (рис. 3) состоят из двух одинаковых частей кожуха 1, в котором расположены контактная система 2, состоящая из упора 4, толкателя 5, пружины 3, контактных пружин 6 и 7, и электромагнита 8, якоря 9, хвостовик которого воздействует на толкатель. В пазах кожуха расположены пружина 10 для крепления реле с помощью защелки и гайки 11 для крепления реле винтом. Части кожуха скреплены упругими скобами 12, и контактная система содержит коммутирующие контакты и выводы для присоединения монтажных проводов.
При включении включающей катушки на заданное напряжение (ток) якорь притягивается к сердечнику и воздействует на толкатель, который изменяет коммутационное состояние контактов. После снятия напряжения якорь и контактная система возвращаются в исходное положение.

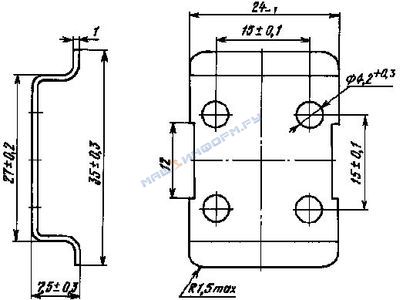

Пластина для переднего крепления реле показана на рис. 4, габаритные, установочные и присоединительные размеры реле - на рис. и 6. На корпус нанесена маркировка выводов и реле.
Таблица к рис. 5
| Типоисполнение | Рисунок |
| ПЭ-36-180У3, Т3; ПЭ-36-162У3, Т3; | 5, а |
| ПЭ-36-280У3, Т3; ПЭ-36-262У3, Т3; | 5,б |

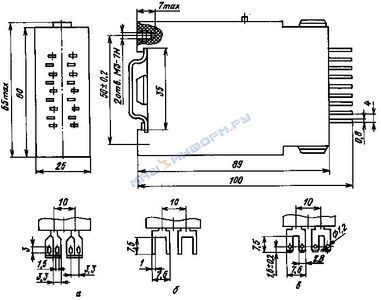

Габаритные, установочные и присоединительные размеры реле ПЭ-36
а - с ламелями под пайку;
б - с ламелями под скрутку;
в - с ламелями под фастон

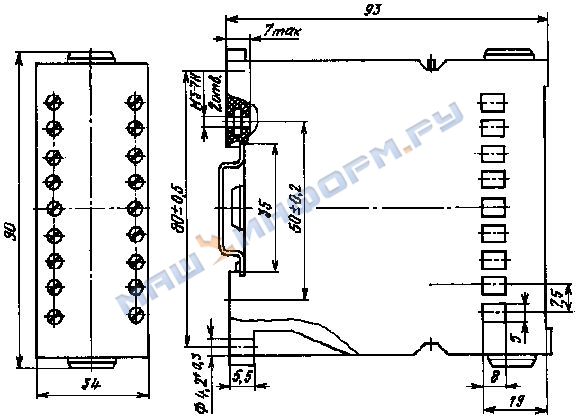

Габаритные, установочные и присоединительные размеры реле ПЭ-37
(с винтовыми зажимами)
В комплект поставки входят: реле, пластина, пружина (если оговорены в заказе-наряде), техническое описание и инструкция по эксплуатации (1 экз. на партию реле, отправленную в один адрес, если иное количество не оговорено в заказе-наряде).
