Реле промежуточные герконовые серии РПГ16

Общие сведения

Реле промежуточные герконовые серии РПГ16 предназначены для работы в схемах автоматики и управления с источниками питания на напряжения 12, 15, 24, 48, 60, 110 и 220 В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц без применения фильтра, или выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6%, а также на напряжение 220 В переменного тока (отдельное исполнение).
Контакты реле (герконы КЭМ-1 ОДО.360.037 ТУ, МКА-50201 АШПК.685180.001 ТУ, МКА-52202 ОДО.360.025 ТУ, МКС-52201 ОДО.360.045 ТУ) предназначены для коммутации активных и индуктивных электрических цепей мощностью до 440 В·А.
Реле являются комплектующими изделиями. Реле серии РПГ16 разработаны взамен реле РПГ, РПГ-9, РПГ11, РПГ13, РПГ15 и имеют по сравнению с ними следующие преимущества:
повышенный технический уровень;
улучшенные эргономические показатели за счет введения сигнализации о срабатывании с помощью светодиодов;
возможность установки реле в НКУ любого типа за счет применения универсального крепления;
возможность применения современных производительных способов присоединения внешних проводов (пайкой, скруткой, с помощью фастона);
обеспечение работы реле с микропроцессорными средствами за счет введения помехоподавляющих контуров.
Реле пригодны для работы в системах управления на базе микропроцессорной техники.

Структура условного обозначения

РПГ16-ХХХ-ХХХХХХХ-ХХ ХХ:
РПГ - реле промежуточное герконовое;
16 - номер серии;
Х - число замыкающих контактов;
Х - число размыкающих контактов;
Х - число переключающих контактов;
Х - номинальный ток контактов: 4-2 А; 5-2,5 А; 6-4 А; 7-6 А;
Х - число катушек и обмоток в реле: 0 - одна катушка
однообмоточная; 1 - одна катушка двухобмоточная; 2 - две
катушки двухобмоточные; 3 - две катушки однообмоточные;
Х - способ крепления: 1 - при помощи винтов; 3 - при помощи
защелки (на рейке типа Р2-1 ОСТ 16 0.684.423-82);
Х - вид и способ присоединения внешних проводов: 2 - переднее
с выводами под пайку; 3 - переднее с выводами под скрутку;
4 - переднее с выводами под соединитель I-II ГОСТ 25671-83,
6 - заднее с выводами под пайку; 7 - заднее с выводами под
скрутку; 8 - заднее с выводами под соединитель I-II ГОСТ
25671-83;
Х - дополнительные функциональные элементы и узлы:
0 - дополнительные функциональные элементы и узлы отсутствуют;
3 - индикатор единичный для индикации напряжения на катушке
и помехоподавляющие элементы; 4 - индикатор единичный для
индикации напряжения на катушке, помехоподавляющие элементы
и дополнительные реле РПГ-6; 5 - индикатор единичный для
индикации напряжения на катушке, помехоподавляющие элементы
и резистор в цепи контакта;
ХХ - напряжение катушки: 02 - 12 В; 03 - 15 В; 04 - 24 В;
09 - 48 В; 11 - 60 В; 13 - 110 В; 15 - 220 В постоянного тока;
34 - 220 В переменного тока;
ХХ - степень защиты;
ХХ - климатическое исполнение и категория размещения (У3, О4)
по ГОСТ 15150-69.

Условия эксплуатации

Высота над уровнем моря не более 4300 м.
Нижнее значение температуры окружающего воздуха минус 50°С.
Верхнее рабочее значение температуры окружающего воздуха 55°С, при высотах свыше 1000 м верхнее значение температуры уменьшается на 0,6°С на каждые 100 м.
Атмосфера типа II.
Рабочее положение в пространстве любое.
Степень защиты реле IР30, выводов IР00 по ГОСТ 14255-69.
Группа механического исполнения М7 по ГОСТ 17516.1-90.
Допускается эксплуатация реле при размещениях в местах, предусмотренных для групп М1, М2, М3, М4, М6 и М8 по ГОСТ 17516.1-90.
Требования техники безопасности по ГОСТ 12.2.007.6-93.
По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.
Реле для внутригосударственных и экспортных поставок соответствуют ТУ 16-87 ИГФР.647116. 036 ТУ. ТУ 16-87 ИГФР.647116.036 ТУ

Технические характеристики

Типы и основные параметры приведены в табл. 1.

Таблица 1

Тип реле Номинальный ток контактов, А Число катушек
в реле*		 Число и тип контактов Исполнение
замыкающих размыкающих переключающих По номинальному напряжению (постоянного тока) питания катушки Uном, В По дополнительному функциональному элементу и узлу
РПГ16-600-40 2 1 6 – – 12; 15; 24; 48; 60; 110 –
РПГ16-600-50 2,5
РПГ16-600-60 4
РПГ16-020-42 2 2 – 2**
РПГ16-002-50 2,5 1 – – 2 12; 15; 24; 48; 60; 110; 220
12; 15; 24; 110 Индикатор единичный и помехоподавляющие элементы
РПГ16-004-50 4 12; 15; 24; 48; 60; 110; 220 –
12; 15; 24; 110 Индикатор единичный и помехоподавляющие элементы
РПГ16-040-41 2 4** – 12; 15; 24; 48; 60; 110; 220 –
РПГ16-040-51 2,5
РПГ16-100-40 2 1 – 12; 15; 24; 48; 60; 110
12; 15; 24; 110 Индикатор единичный и помехоподавляющие элементы
РПГ16-100-60 4 1 1 – – 12; 15; 24; 48; 60; 11; 220 –
12; 15; 24; 110 Индикатор единичный и помехоподавляющие элементы
12; 15; 24 Индикатор единичный, помехоподавляющие элементы и дополнительные реле РПГ-6
РПГ16-100-70 6 12; 15; 24 –
РПГ16-100-43 2 2 12; 15; 24; 48; 60; 110
РПГ16-100-63 4 12; 15; 24; 48; 60; 110; 220
РПГ16-100-73 6 12; 15; 24
РПГ16-202-60 2,5 1 – 2 12; 15; 24; 48; 60; 110; 220
4 2 –
2,5 – 2 12; 15; 24; 110 Индикатор единичный и помехоподавляющие элементы
4 2 –
РПГ16-101-60 2,5 – 1 12; 15; 24; 48; 60; 110; 220 –
4 1 –
2,5 – 1 12; 15; 24; 110 Индикатор единичный и помехоподавляющие элементы
4 1 –
РПГ16-200-43 2 2 2 12; 15; 24; 48; 60; 110; 220 –
РПГ16-200-53 2,5
РПГ16-110-40 2 1 1 1*** 12; 15; 24; 110 Индикатор единичный и помехоподавляющие элементы
РПГ16-110-50 2,5 12; 15; 24; 48; 60; 110; 220 –
12; 15; 24; 110 Индикатор единичный и помехоподавляющие элементы
РПГ16-110-60 4 12; 15; 24; 48; 60; 110; 220 –
12; 15; 24; 110 Индикатор единичный и помехоподавляющие элементы
РПГ16-400-40 2 4 – 12; 15; 24; 48; 60; 110; 220 –
12; 15; 24; 110 Индикатор единичный и помехоподавляющие элементы
РПГ16-400-50 2,5 12; 15; 24; 48; 60; 110; 220 –
12; 15; 24; 110 Индикатор единичный и помехоподавляющие элементы
РПГ16-400-60 4 1 4 – – 12; 15; 24; 48; 60; 110; 220 –
12; 15; 24; 110 Индикатор единичный и помехоподавляющие элементы
РПГ16-300-60 3 12; 15; 24; 48; 60; 110; 220 –
12; 15; 24; 110 Индикатор единичный и помехоподавляющие элементы
РПГ16-200-40 2 2 220**** –
12; 15; 24; 110 Индикатор единичный, помехоподавляющие элементы
и резистор в цепи контакта
РПГ16-200-60 4 12; 15; 24; 48; 60; 110; 220 –
12; 15; 25; 110 Индикатор единичный и помехоподавляющие элементы
РПГ16-200-70 6 12; 15; 24 –

* Каждая катушка с размещенными внутри контактами (герконами) выполняет функции одного реле.
** Замкнутое состояние размыкающих контактов обеспечивается подачей напряжения на одну обмотку катушки, которая содержит две обмотки.
*** Замкнутое состояние размыкающего контакта обеспечивается с помощью постоянного магнита.
**** Напряжение переменного тока частотой 50 Гц.


Категории применения реле АС-11, DС-11 по ГОСТ 17523-85, АС-21, DС-21 по ГОСТ 12434-93.
Номинальные параметры контактов реле соответствуют указанным в табл. 2.

Таблица 2

Тип контакта (геркона) Номинальный ток контакта, А Номинальные рабочие токи контакта, А Номинальное напряжение контакта, В Номинальные рабочие напряжения контакта, В

Замыкающий (КЭМ-1)

 2 1·10-6–2 220 0,05–300

Замыкающий (МКА-50201)

 2,5 1·10-2–2,5 24–220

Переключающий (МКС-52201)

 1·10-3–2,5 6–380

Замыкающий (МКА-52202)

 4; 6 1·10-3–4 380 6–600

Реле надежно работают при отклонении напряжения питания управляющей катушки в пределах от 0,85 до 1,1 номинального значения.
Время замыкания (размыкания) замыкающих (размыкающих) контактов при срабатывании реле постоянного тока не более 8,5 мс и время размыкания (замыкания) замыкающих (размыкающих) контактов при возврате реле не более 6 мс.
Время замыкания контактов при срабатывании реле переменного тока типа РПГ16-200-40 не более 15 мс, а время размыкания контактов при возврате реле не более 250 мс.
Временные параметры реле с дополнительными функциональными элементами и узлами не нормируются.
Потребляемая мощность обмотки реле (без дополнительных функциональных элементов и узлов) в холодном состоянии при температуре окружающего воздуха 20°С не более 6,5 Вт.
Потребляемая мощность реле с дополнительными функциональными элементами и узлами не более 10,5 Вт.
Сопротивление изоляции чистых реле, не бывших в эксплуатации, соответствует ГОСТ 12434-93. Изоляция реле в холодном состоянии выдерживает без пробоя и перекрытия по поверхности испытательное напряжение 1500 В для реле с замыкающими и размыкающими контактами и 1000 В для реле с переключающими контактами.
Электрическая прочность изоляции контактов, т. е. герконов, которая у геркона типа КЭМ-1 равна 500 В, типа МКА-50201 - 500 В, типа МКС-52201 - 600 В и типа МКА-52202 - 800 В, обеспечивается техническими условиями.
Предельно допустимое превышение температуры обмотки класса изоляции Е над температурой окружающего воздуха в продолжительном режиме работы не превышает 65°С.
Параметры электрических цепей, коммутируемых контактами, и коммутационная износостойкость контактов реле соответствуют в зависимости от типа и номинального тока контакта, указанного в табл. 3-6 (режимы нормальных коммутаций) и табл. 7 и 8 (режимы редких коммутаций):
табл. 3 - для замыкающих и размыкающих контактов на Iк ном=2 А;
табл. 4 - для замыкающих и размыкающих контактов на Iк ном=2,5 А;
табл. 5 и 7 - для переключающих контактов на Iк ном=2,5 А;
табл. 6 и 8 - для замыкающих и размыкающих контактов на Iк ном=4 А и Iк ном=6 А.

Таблица 3

Номер режима Род тока Категория применения Номинальный рабочий ток,
А		 Вид коммутации Коммутационная износостойкость, млн. циклов ВО
Включение Отключение
I, А U, В t , с (соs j ) I, А U, В t , с (соs j )
1* Постоянный DС-11 0,060 0,060 24 0,003 0,060 24 0,003 30
2 DС-21 0,03 0,03 300 – 0,03 300 – 0,01
3 2 2 15 2 15
4 Переменный АС-21 0,01 0,01 250 0,01 250 0,1
5 Постоянный, переменный DC-21
АС-21		 1·10-6 1·10-6 0,05 1·10-6 0,05 100
6 0,01 0,01 36 0,01 36
7 0,03 0,03 220 0,03 220 1
8 0,25 0,25 36 0,25 36 50
9 110 110 10
10 0,50 0,5 36 0,5 36
11 1 1 30 1 30 0,05

* Режим коммутации катушек одноименных реле.

Таблица 4

Номер режима Род тока Категория применения Номинальный рабочий ток,
А		 Вид коммутации Коммутационная износостойкость, млн. циклов ВО
Включение Отключение
I, А U, В t , c (соs j ) I, А U, В t , c (соs j )
1 Постоянный DС-11 0,15 0,15 24 0,025 0,15 24 0,025 2
2 0,06 0,06 220 0,085 0,06 220 0,085 1
3 Переменный АС-11 0,04 0,04 (0,7) 0,04 (0,4)
4 АС-21 0,55 0,55 – 0,55 – 0,01
5 Постоянный DС-21 1 1 30 1 30 1
6 Переменный АС-21 2,5 2,5 36 2,5 36 0,005
7 Постоянный DС-21 0,25 0,25 0,25 5
8 110 110 10
9 0,5 0,5 36 0,5 36

Таблица 5

Номер режима Род тока Категория применения Номинальный рабочий ток, А Вид коммутации Коммутационная износостойкость, млн. циклов ВО
Включение Отключение
I, А U, В t , c (соs j ) I, А U, В t , c (соs j )
1 Постоянный DС-11 0,5 0,5 24 0,04 0,5 24 0,04 2
2 DС-21 0,001 0,001 6 – 0,001 6 – 6
3 Переменный АС-11 0,2 2 110 (0,7) 0,2 110 (0,4) 2,5
4 АС-21 0,455 0,455 220 – 0,455 220 – 2

Таблица 6

Номер режима Род тока Категория применения Номинальный рабочий ток, А Вид коммутации Коммутационная износостойкость, млн. циклов ВО
Включение Отключение
I, А U, В t , с (соs j ) I, А U, В t , с (соs j )
1 Постоянный DС-11 1 1 24 0,048 1 24 0,048 3
2 0,15 0,15 220 0,066 0,15 220 0,066 4
3 DС-21 0,001 0,001 6 – 0,001 6 – 6
4 Переменный АС-11 0,4 4 110 (0,7) 0,4 110 (0,4) 2,5
5 0,2 2 220 0,2 220 4
6 0,125 1,25 380 0,125 380 2,5
7 АС-21 4 4 24 – 4 24 – 0,5
8 1,135 1,135 220 1,135 220 2
9 2 2 2 0,02

Таблица 7

Номер режима Род тока Категория применения Номинальный рабочий ток, А Вид коммутации Коммутационная износостойкость,
циклов ВО
Включение Отключение
I, А U, В t , с (соs j ) I, А U, В t , с (соs j )
1 Постоянный DС-11 2,5 2,75 26,4 0,04 2,75 26,4 0,04 20
2 0,2 0,22 242 0,22 242
3 Переменный АС-11 1 11 26,4 (0,7) 11 26,4 (0,7) 50
4 0,25 2,75 121 2,75 121
5 0,2 2,2 242 2,2 242
6 418 418

Таблица 8

Номер режима Род тока Категория применения Номинальный рабочий ток, А Вид коммутации Коммутационная износостойкость, циклов ВО
Включение Отключение
I, А U, В t , с(соs j ) I, А U, В t , с(соs j )
1* Постоянный DС-11 4 4,4 26,4 0,04 4,4 26,4 0,04 20
2 1 1,1 121 1,1 121
3 0,25 0,275 242 0,275 242
4 0,1 0,11 330 0,11 330
5 Переменный АС-11 3,15 34,65 26,4 (0,7) 34,65 26,4 (0,7) 50
6 2,5 27,5 121 27,5 121
7 1 11 242 11 242
8 0,4 4,4 418 4,4 418
9 0,3 3,3 660 3,3 660

* При U=26,4 В постоянного тока контакты способны коммутировать номинальный ток 8 А при длительности протекания не более 0,2 с.


Требования по режимам редких коммутаций к замыкающим и размыкающим контактам на Iк ном=2 А и Iк ном=2,5 А не предъявляются.
Механическая износостойкость реле с замыкающими и размыкающими контактами на Iк ном=2 А и Iк ном=2,5 А - не менее 100 млн циклов, реле с переключающими контактами на Iк ном=2,5 А и реле с замыкающими и размыкающими контактами на Iк ном=4 А и Iк ном=6 А - не менее 6 млн циклов.
Масса реле приведена в табл. 9.

Таблица 9

Тип реле Масса, кг, не более
РПГ16-600-40 0,17
РПГ16-600-50
РПГ16-600-60 0,21
РПГ16-020-42 0,165
РПГ16-002-50 0,13
РПГ16-004-50 0,19
РПГ16-040-41 0,18
РПГ16-040-51
РПГ16-100-40 0,11
РПГ16-100-60 0,125
РПГ16-100-70
РПГ16-100-43 0,15
РПГ16-100-63 0,185
РПГ16-100-73
РПГ16-202-60 0,19
РПГ16-101-60 0,14
РПГ16-200-43 0,16
РПГ16-200-53
РПГ16-110-40 0,14
РПГ16-110-50
РПГ16-110-60 0,165
РПГ16-400-40 0,175
РПГ16-400-50
РПГ16-400-60 0,19
РПГ16-300-60 0,175
РПГ16-200-40 0,12
РПГ16-200-60 0,13
РПГ16-200-70

Гарантийный срок - 2 года со дня ввода реле в эксплуатацию.
Гарантийные обязательства на реле снимаются при достижении 3 лет со дня получения их потребителем (для реле, предназначенных для внутригосударственных поставок) или проследования их через государственную границу (для реле, предназначенных для поставки на экспорт).

Реле представляет собой устройство, основным элементом которого является катушка с помещенными внутри нее герконами. Катушка установлена на печатной плате, имеющей выводы для присоединения внешних проводов. От воздействия внешних магнитных полей катушка защищена экраном.
Плата помещена в корпус, состоящий из двух корпусных деталей, соединение которых между собой осуществляется защелкой, не допускающей самопроизвольного раскрытия.
Конструктивно все исполнения реле отличаются видом, числом контактов и катушек, видом и способом присоединения внешних проводов.
При подаче напряжения на катушку происходит замыкание (размыкание) контактов герконов, при снятии напряжения с обмотки реле герконы возвращаются в исходное положение.

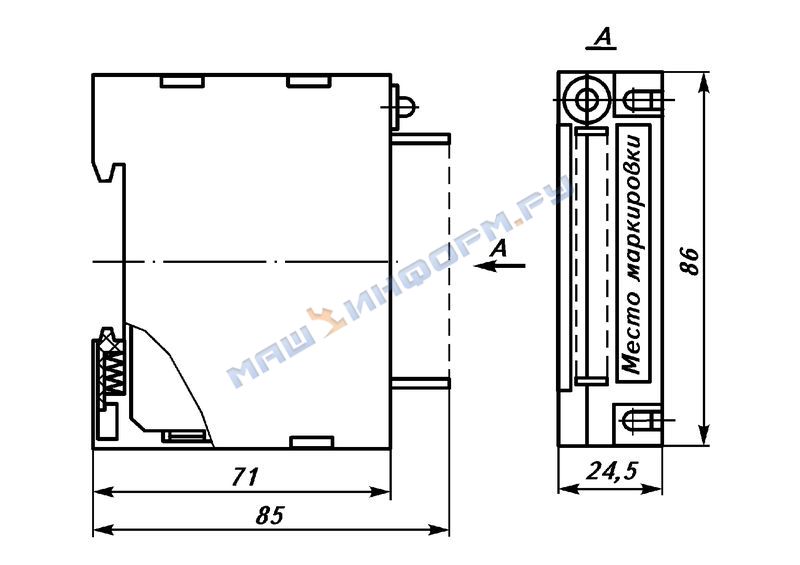

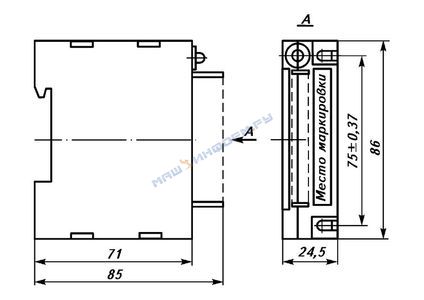

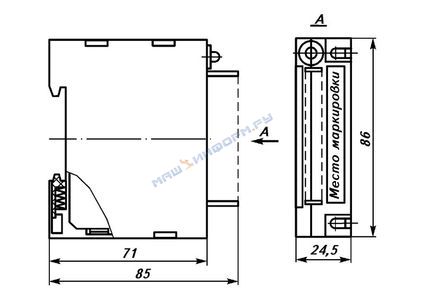

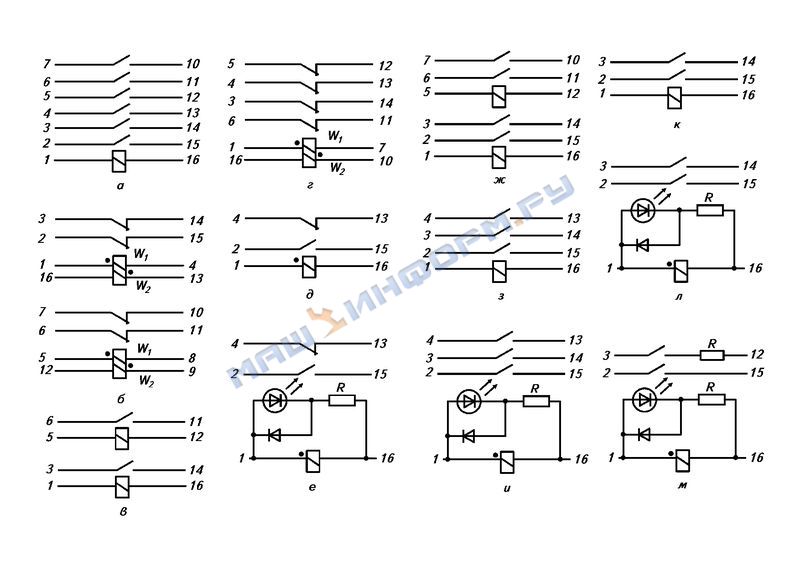

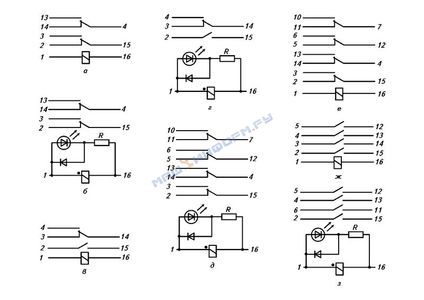

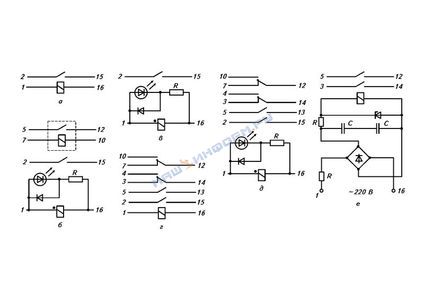

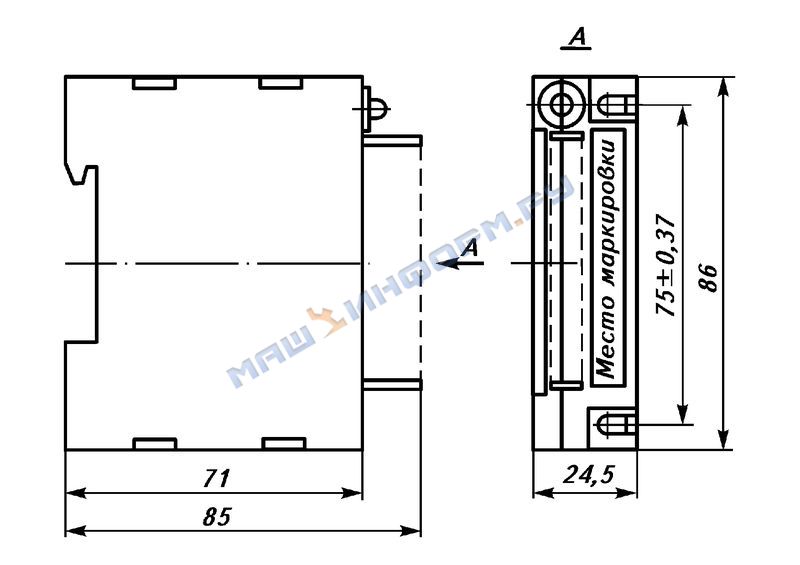

Габаритные и установочные размеры реле приведены на рис. 1-3. Электрические принципиальные схемы - на рис. 4-6.


Реле для крепления при помощи винтов (и гаек) на плоскости с присоединением внешних проводов сзади:
а - пайкой;
б - скруткой;
в - с помощью соединителей I-II ГОСТ 25671-83


Реле для крепления при помощи винтов (и гаек) на плоскости или на рейке Р1-1 (ОСТ 16.0.684.423-82) с присоединением внешних проводов спереди:
а-в - по рис. 1


Реле для крепления при помощи защелки на рейке типа Р2-1 (ОСТ 16.0.684.423-82) с присоединением внешних проводов спереди:
а-в - по рис. 1


Электрические принципиальные схемы реле типов:
а - РПГ16-600-40, РПГ16-600-50, РПГ16-600-60;
б - РПГ16-020-42;
в - РПГ16-100-43, РПГ16-100-63, РПГ16-100-73;
г - РПГ16-040-41, РПГ16-040-51;
д - РПГ16-110-40, РПГ16-110-50, РПГ16-110-60;
е - РПГ16-110-40, РПГ16-110-50, РПГ16-110-60 с единичным индикатором и помехоподавляющими элементами;
ж - РПГ16-200-43, РПГ16-200-53;
з - РПГ16-300-60;
и - РПГ16-300-60 с единичным индикатором и помехоподавляющими элементами;
к - РПГ16-200-60, РПГ16-200-70;
л - РПГ16-200-60 с единичным индикатором и помехоподавляющими элементами;
м - РПГ16-200-40 с единичным индикатором, помехоподавляющими элементами и резистором в цепи контакта


Электрические принципиальные схемы реле типов:
а - РПГ16-002-50;
б - РПГ16-002-50 с единичным индикатором и помехоподавляющими элементами;
в - РПГ16-101-60;
г - РПГ16-101-60 с единичным индикатором и помехоподавляющими элементами;
д - РПГ16-004-50 с единичным индикатором и помехоподавляющими элементами;
е - РПГ16-004-50;
ж - РПГ16-400-40, РПГ16-400-50, РПГ16-400-60;
з - РПГ16-400-40, РПГ16-400-50, РПГ16-400-60 с единичным индикатором и помехоподавляющими элементами


Электрические принципиальные схемы реле типов:
а - РПГ16-100-40, РПГ16-100-60, РПГ16-100-70;
б - РПГ16-100-60 с единичным индикатором и помехоподавляющими элементами и дополнительным реле РПГ-6;
в - РПГ16-100-40, РПГ16-100-60 с единичным индикатором и помехоподавляющими элементами;
г - РПГ16-202-60;
д - РПГ16-202-60 с единичным индикатором и помехоподавляющими элементами;
е - РПГ16-200-40 на 220 В переменного тока

В комплект поставки входят: реле, эксплуатационный документ "Техническое описание и инструкция по эксплуатации" ИГФР.647116.036 ТО из расчета - 1 экз. на партию реле, поставляемую в один адрес, если иное количество не оговорено в заказе-наряде.

Характеристики Электротехнического оборудования

Характеристики станков

Характеристики КПО

Характеристики импортного оборудования

Характеристики насосного оборудования

Марки стали и сплавов

Прочее оборудование
© Машинформ | Справочник содержания драгоценных металлов | mashinform@bk.ru
