Реле промежуточные герконовые серии РПГ-8
Общие сведения
Реле промежуточные герконовые серии РПГ-8 предназначены для работы в схемах автоматики и управления и устанавливаются на печатных платах.
Реле рассчитаны на номинальные напряжения 5, 12, 15, 24, 48, 60 и 110 В постоянного тока, выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц без применения фильтра, а также выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6%.
Реле пригодны также для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.
Структура условного обозначения
РПГ-8Х2ХХХ ХХ: РПГ - реле промежуточные герконовые;
8 - номер серии;
Х - разделительный знак или А*;
2 - вид крепления и способ присоединения внешних проводов (печатный монтаж);
Х - тип геркона (5 - МКА-52202; 6 - МКС-52201);
Х - число замыкающих контактов (0; 1; 2; 3);
Х - число переключающих контактов (0; 1; 2);
ХХ - климатическое исполнение и категория размещения (У3; О4) по ГОСТ 15150-69.
* А - модификация реле РПГ-8А2510 У3 с ограниченными условиями эксплуатации для поставок заводу НИИ АП.
Условия эксплуатации
Высота над уровнем моря до 4300 м.
Верхнее предельное значение температуры окружающего воздуха 60°С.
При высотах свыше 1000 м верхнее значение температуры уменьшается на 0,6°С на каждые 100 м.
Рабочее положение в пространстве любое.
Атмосфера типа II по ГОСТ 15150-69.
Группа механического исполнения М7 по ГОСТ 17516.1-90;
допускается эксплуатация реле при размещениях в местах, предусмотренных для групп М1, М2, М3, М4, М6, М8 по ГОСТ 17516.1-90.
Степень защиты по ГОСТ 14255-69: реле IР30, а для реле РПГ-8А2510 - IР41, выводов IР00.
Реле предназначены для коммутации нагрузок категории применения DС-11, АС-11 ГОСТ 17523-85, DС-21 и АС-21 ГОСТ 12434-93.
Требования техники безопасности соответствуют ГОСТ 12.2.007.6-93.
По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.
Требования пожарной безопасности соответствуют ГОСТ 12.1.004-91.
Реле изготовляются для внутригосударственных и экспортных поставок и соответствуют ТУ 16-647.055-87. ТУ 16-647.055-87
Технические характеристики
Типы и основные параметры реле соответствуют указанным в табл. 1.
Таблица 1
| Тип реле | Количество и тип контактов | Время, мс | Масса, кг | |
| срабатывания | отпускания | |||
| РПГ-8-2510 | 1 з* | 5,5 | 1,4 | 0,048 |
| РПГ-8А2510 | 1 з | 0,055 | ||
| РПГ-8-2520 | 2 з | 6 | 1,5 | 0,075 |
| РПГ-8-2530 | 10 | 2 | 0,08 | |
| РПГ-8-2601 | 1 п** | 6 | 3 | 0,05 |
| РПГ-8-2602 | 2 п | 8 | 0,075 | |
* Герконы МКА-52202 (ОДО.360.025 ТУ).
** Герконы МКС-52201 (ОДО.360.045 ТУ).
Номинальное напряжение питания, В: РПГ-8-2510; РПГ-8-2520; РПГ-8-2530; РПГ-8-2601; РПГ-8-2602 - 5; 12; 15; 24; 48; 60; 110
РПГ-8А2510 - 12
Отклонение напряжения питания управляющей катушки Uном - 0,8-1,1
Номинальный ток, А: замыкающих контактов реле (герконов МКА-52202) - 4
переключающих контактов (герконов МКС-52201) - 2,5
Номинальные рабочие токи, А: замыкающих контактов - 1·10-3-4
переключающих контактов - 1·10-3-2,5
Номинальное напряжение, В: замыкающих контактов реле - 600
переключающих контактов - 380
Номинальные рабочие напряжения, В: замыкающих контактов - 6-380
переключающих контактов - 6-220
Механическая износостойкость контактов, млн. циклов ВО, не менее - 6
Электрическая прочность изоляции реле, В: с замыкающими контактами - 2000
с переключающими контактами - 1500
Потребляемая мощность обмотки реле в холодном состоянии при температуре окружающего воздуха 20°С соответствует указанным в табл. 2.
Таблица 2
| Тип реле | Потребляемая мощность, Вт, при Uном | ||||||
| 5 В | 12 В | 15 В | 24 В | 48 В | 60 В | 110 В | |
| РПГ-8-2510 | 1,6 | 1,6 | 1,4 | 1,7 | 2 | 2,5 | 2,7 |
| РПГ-8А2510 | – | 1,2 | – | – | – | – | – |
| РПГ-8-2520 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 3 |
| РПГ-8-2530 | 4 | 4 | 4,5 | 4,5 | 4,5 | 4,8 | 5,5 |
| РПГ-8-2601 | 1,6 | 1,6 | 1,5 | 1,7 | 2,2 | 2,5 | 3 |
| РПГ-8-2602 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | |
Сопротивление изоляции реле типа РПГ-8А2510 при максимальной температуре окружающей среды не менее 20 000 МОм, сопротивление изоляции реле остальных типов соответствует ряду 1.
Режимы коммутации и коммутационная износостойкость контактов реле типа РПГ-8А2510 приведены в табл. 3, замыкающих контактов остальных типов реле - в табл. 4, а переключающих контактов - в табл. 5.
Таблица 3
Режимы коммутации и износостойкость реле типа РПГ-8А2510
| Режим коммутации | Род тока | Вид нагрузки | Коммутационная износостойкость, млн. циклов ВО | |
| Ток, А | Напряжение, В | |||
| 2 | 40 | Постоянный | Активная | 0,1 |
| 0,05·10-6 | 0,001–100 | |||
Таблица 4
Режимы коммутации и износостойкость герконов МКА-52202
| Вид коммутации | Род тока | Коммутационная износостойкость, млн. циклов ВО | |||||
| Включение | Отключение | ||||||
| Ток, А | Напряжение, В | t , с (соs j ) | Ток, А | Напряжение, В | t , с (соs j ) | ||
| 1 | 24 | 0,048 | 1 | 24 | 0,048 | Постоянный | 3 |
| 0,15 | 220 | 0,066 | 0,15 | 220 | 0,066 | 4 | |
| 0,001 | 6 | – | 0,001 | 6 | – | 6 | |
| 4 | 110 | (0,7) | 0,4 | 110 | (0,4) | Переменный | 2,5 |
| 2 | 220 | 0,2 | 220 | 4 | |||
| 1,25 | 380 | 0,125 | 380 | 2,5 | |||
| 4 | 24 | – | 4 | 24 | – | 0,5 | |
| 1,135 | 220 | 1,135 | 220 | 2 | |||
| 2 | 2 | 0,02 | |||||
Таблица 5
Режимы коммутации и износостойкость герконов МКС-52201
| Вид коммутации | Род тока | Коммутационная износостойкость, млн. циклов ВО | |||||
| Включение | Отключение | ||||||
| Ток, А | Напряжение, В | t , с (соs j ) | Ток, А | Напряжение, В | t , с (соs j ) | ||
| 0,5 | 24 | 0,04 | 0,5 | 24 | 0,04 | Постоянный | 2 |
| 0,001 | 6 | – | 0,001 | 6 | – | 6 | |
| 2 | 110 | (0,7) | 0,2 | 110 | (0,4) | Переменный | 2,5 |
| 0,455 | 220 | – | 0,455 | 220 | – | 2 | |
Гарантийный срок - 2 года со дня ввода реле в эксплуатацию.
Реле представляет собой устройство, основными элементами которого являются катушка и расположенные в ней герконы. Выводы герконов и катушки припаяны к наконечникам.
Расстояние между наконечниками кратно шагу, равному 2,5 мм. Катушку охватывает внешняя скоба, служащая одновременно экраном от внешних магнитных полей.
Реле закрыто кожухом.
При подаче напряжения на катушку происходят замыкание замыкающих герконов, замыкание замыкающей и размыкание размыкающей контактных пар переключающих герконов.
При снятии напряжения с катушки реле размыкаются замыкающие герконы и замыкаются размыкающие контактные пары переключающих герконов.

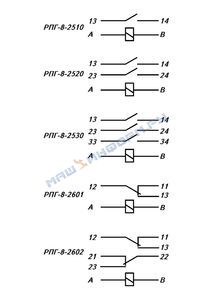

Габаритные и установочные размеры реле приведены на рис. 1. Электрические принципиальные схемы показаны на рис. 2.
В комплект поставки входят: реле; техническое описание и инструкция по эксплуатации ИГФР. 647613.014 ТО - 1 экз. на партию, поставляемую в один адрес, если иное количество не оговорено в заказе-наряде.
Реле поставляются без запасных частей.
